串口通信在當今工業自動化控制中仍然十分常見，比如：掃碼槍、打印機使用的RS232接口；或者基于RS485接口的Modbus通信等。今天這篇文章，我們先簡單介紹下RS232和RS85接口，然后來認識下西門子S7-200 Smart系列PLC的串口通信信號板（Signal Board）--SB CM01。

在介紹SB CM01信號板之前，我們先來認識下串口。
“串口”是“串行通信接口”的簡稱。所謂“串行通信”，是指數據一位接著一位按照順序在一條數據線上進行傳輸。根據電氣信號的不同，常見的串口可以分為RS232接口和RS485接口。
最簡單的RS232接口由三根線組成：發送（TX）、接收（RX）及公共地（GND）。之所以說“最簡單”，是因?yàn)檫@里不涉及RS232的握手信號（RTS、CTS等）。RS232傳輸?shù)倪壿嬓盘?hào)是根據發送或者接收線路與公共地之間的電壓來確定。當線路上的電壓范圍在“+3V~+15V”時，表示邏輯“0”；當線路上的電壓范圍在“-3V~-15V”時表示邏輯“1”；這種正電壓代表邏輯“0”，負電壓代表邏輯“1”的邏輯，被稱為“負邏輯”，RS232的電氣接口是典型的負邏輯接口。

RS485接口由兩根線組成：信號正（+）和信號負（-）。通常，信號正（+）被稱為A線，信號負（-）被稱為B線。但有例外，比如，西門子產品中，RS484中的B線是信號正（+），A線是信號負（-），要注意區分。

RS485電氣信號的邏輯值由兩條線之間的電壓差確定。對于發送端而言，當AB之間的電壓差在“+2~+6V”之間時，表示邏輯“1”；當AB之間的電壓差在“-2V~-6V”之間時，表示邏輯“0”；對于接收端而言，當AB之間的電壓差大于“+200mV”時，輸出邏輯“1”；當AB之間的電壓小于“-200mV”時，輸出邏輯“0”；RS485接口可以組成網絡，在網絡的兩端需要匹配終端電阻。

更多關于工業串口的信息，請參考文章：

工業串口通信之掀起串口的蓋頭

工業串口通信之甲方乙方

工業串口通信之有話好好說

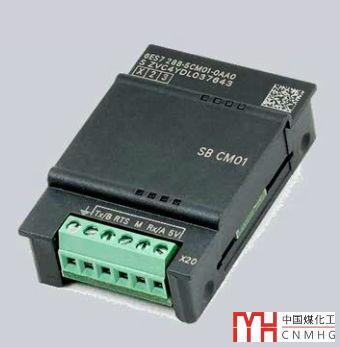

下面我們來談?wù)凷7-200 Smart的串口通信信號板：SB CM01，名稱中的“SB”是“Signal Board（信號板）”的縮寫。SB CM01支持RS232或者RS485兩種接口，其外觀如下圖：

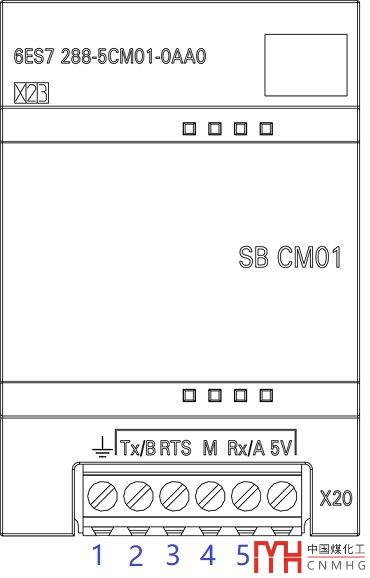

在信號板的下端有一個接線端子排，編號為X20。端子排總共有6個端子，從左到右的編號依次為1~6，如下圖：

各端子的含義如下：

1. GND：功能接地；

2. Tx/B：RS232的發送（Tx），或者RS485的B線（+）；

3. RTS：Request to send，請求發送（RS232）；

4. M：公共邏輯地；

5. Rx/A：RS232的接收（Rx），或者RS485的A線（-）；

6. 5V：偏置電阻電源；

注意：SB CM01的RS485通信中，A線為信號負（-），B線為信號正（+）；

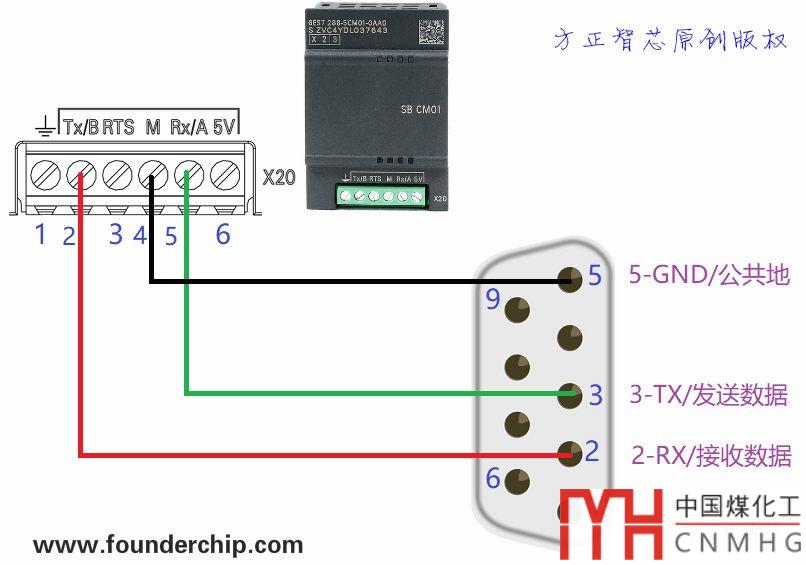

當SB CM01進行RS232通信時，把信號板的2號端子（Tx）與通信伙伴的接收端（Rx）相連；把信號板的5號端子（Rx）與通信伙伴的發送端（Tx）相連；把信號板的4號端子（M）與通信伙伴的公共地（GND）相連，如下圖：

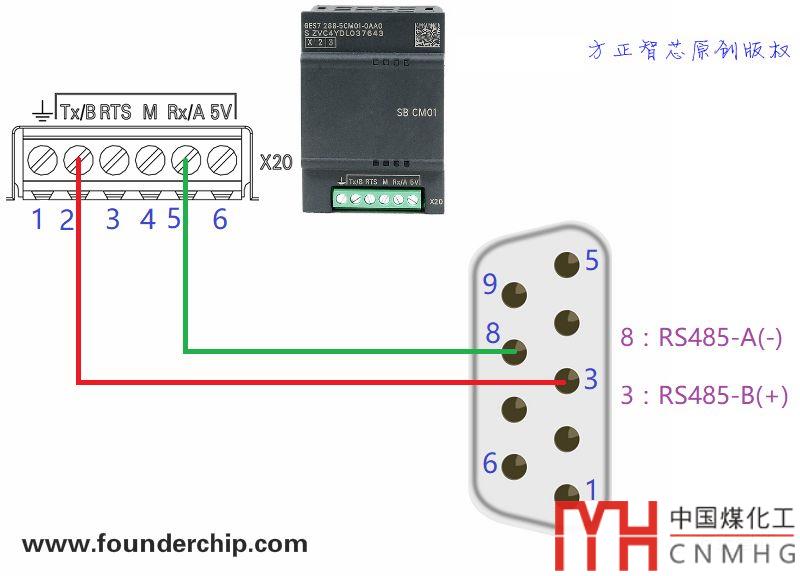

當SB CM01進行RS485通信時，把信號板的2號端子（B）與RS485的信號正（+）相連；把信號板的5號端子（A）與RS485的信號負（-）相連。這里要注意的是：在RS485的接線中，要搞清楚A、B兩條線哪個是信號正？哪個是信號負？很多廠家把A線定義為信號正，但是西門子的A線是信號負，因此，不能簡單的把A-A相連，B-B相連，而是要把兩個信號正（+）相連，把兩個信號負（-）相連。如下圖：

信號板接線完成后，還要在硬件組態上告訴CPU我們采用的是哪種接口。打開Step-7 Micro/WIN-SMART，在系統塊（System Block）中找到信號板 SB CM01，在其端口的類型中，根據實際接線的情況，選擇RS485或者RS232。如下圖：

好了，關于S7-200 Smart SB CM01就先介紹到這里
