相信每個科研人都有類似的經歷：因為某些原因導致原始數據丟失，論文中只有一張JPG格式的曲線圖！然而，在后續投稿過程中，都要求提供原始數據或者具有原始數據的曲線圖（origin圖）。遇到這樣的事情，是一件非常抓狂的。如果不能提供數據圖，作者都會擔心投稿后面臨質疑或退稿的風險。

而對于期刊編輯而言，在收到的稿件（甚至是已被錄用的稿件）中全部是不可編輯的JPG（或bmp等）圖片，而且圖片不清晰，編輯在后續的加工、編排過程中經常處于兩難的境地（錄用還是不錄用？錄用的話，圖片清晰度會影響整個期刊的印刷質量）。

有時作者認為在word中放大幾十倍后的圖片是比較清晰的，但是從印刷的要求來看，圖片清晰度遠遠達不到印刷的要求。一般情況下，電腦顯示器的分辨率為72或96 dpi，對于96 dpi以上的圖片顯示都是很清晰的。而印刷的分辨率一般要求在300 dpi以上，這樣，人裸眼閱讀是非常清晰的。

因此，無論是作者還是編輯，都需要一種重拾數據的方法。編輯之譚（信息）為大家推薦一個有用的軟件并演示其數據重拾方法。

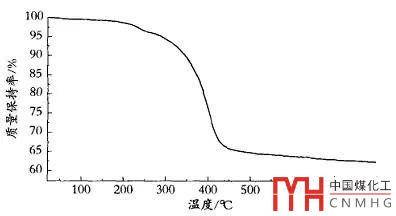

下面以一張模糊的熱重曲線為例，演示神操作！

一、所需軟件

1. GetData Graph Digitizer 2.25，軟件大?。?.04 MB（點擊底部“好看”、關注“編輯之譚”后，留言并加作者微信，可獲得該軟件。）

2. Origin 8.5，軟件大?。?53 MB（點擊底部“好看”、關注“編輯之譚”后，留言并加作者微信，可獲得該軟件。）

二、GetData拾取數據

第一步：設置縱軸、橫軸區間

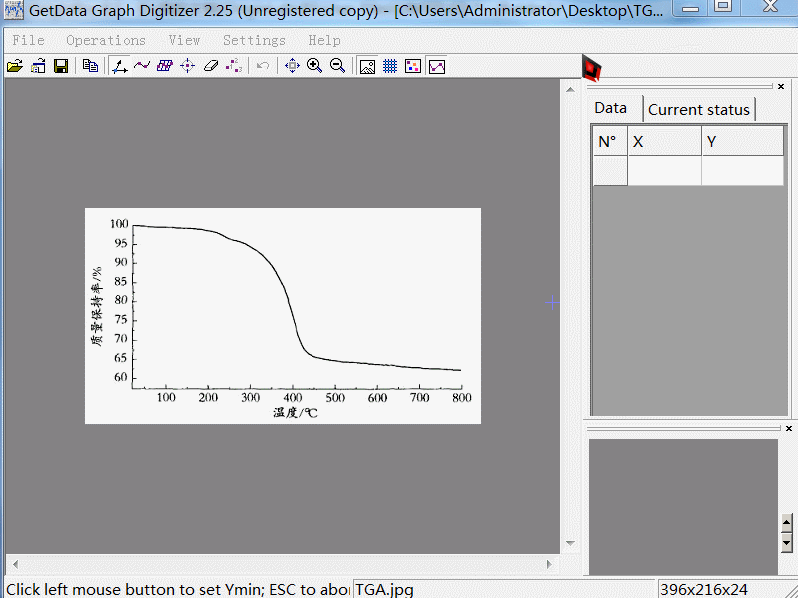

在GetData軟件中打開一張JPG圖片，然后點擊工具欄的坐標系按鈕，出現“Set Xmin”后點擊橫軸第一個刻度（這里是50），接著出現“Set Xmax”點擊橫軸中最后一個刻度（這里是800），然后出現“Set Ymin”點擊縱軸第一個刻度（這里是60），最后出現“Set Ymax”點擊縱軸最后一個刻度（這里是100）。設置好這4點后會彈出一個對話框，一般直接確定，除非操作圖片中刻度值是Log或ln的，需要勾選。

第二步：拾取曲線

這里有兩種：手動（Point capture mode，第8個按鈕）、自動（Auto trace lines，第6個按鈕）

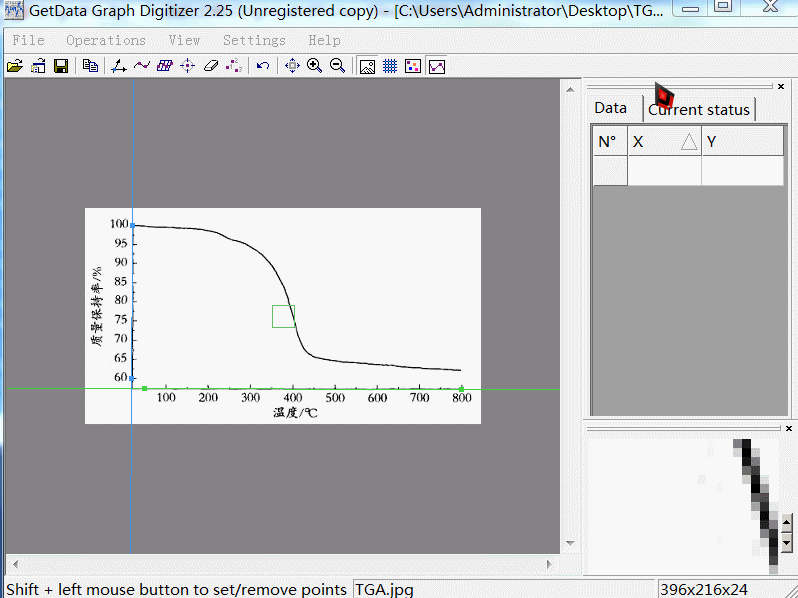

首先演示手動拾?。?/p>

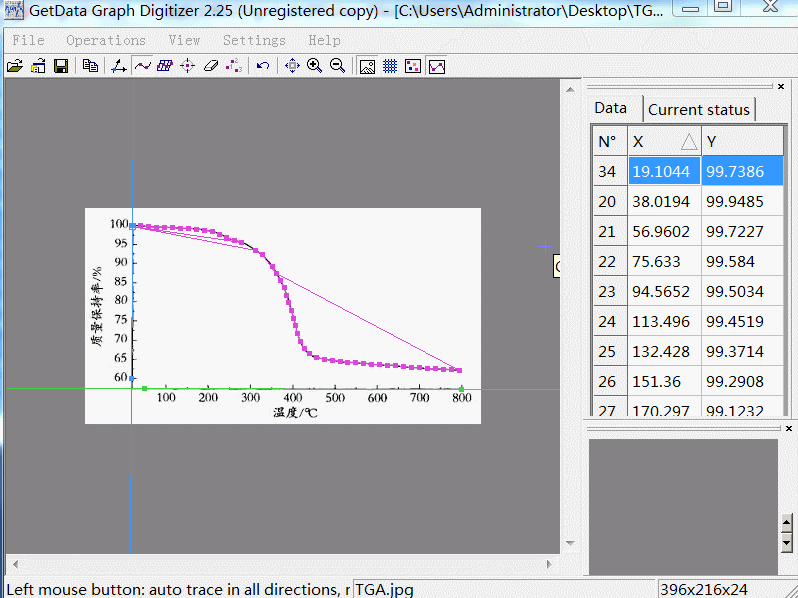

再演示自動拾取：

自動拾取時，會出現跳點（見下面的動圖中幾條直線的連接處），但不用理會，跳點都還在曲線上，只不過在數據表（右邊的數據表）的數據并不是按照X自變量依次增大的，只需要點擊數據表的X標題進行排序（點擊一次正序，再點一次是倒序）。

三、Origin繪制曲線

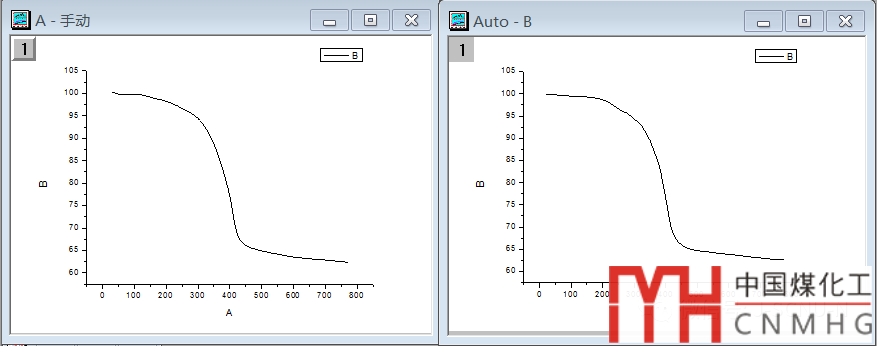

從右側數據表的第一格，點擊鼠標往右下方拖動全選兩列數據，按Ctrl+c復制，然后打開Origin軟件，新建數據表并Ctrl+v粘貼數據。全選兩列數據，點擊線性繪圖。這里對比了自動拾取（Graph1）和手動拾取（Graph2）的繪圖效果。自動拾取的曲線基本不用修飾就是平滑的曲線。而手動拾取的曲線比較粗糙，此時雙擊曲線，修改Line標簽頁的Connect下拉框中的B-Spline，即可平滑曲線，對比修飾后的手動曲線和自動拾取曲線，基本吻合。

最終的數據圖效果對比如下：

完美，怎么樣？這個神操作，您值得擁有！請關注我的“編輯之譚”信息！天天演示神級操作！
