又有一位來自車企的從事內燃機研究的讀者提問：這種矩形色塊的熱力圖怎么繪制？今天推出2篇教程：一篇是Origin教程，另一篇是Excel教程。

下面采用Origin2018軟件演示繪制教程。

1.數據表

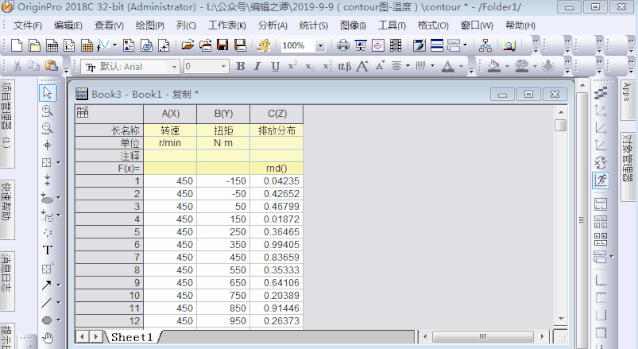

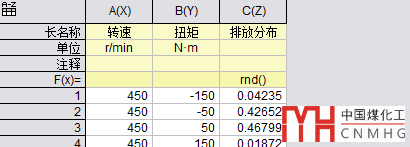

實驗討論柴油機隨著轉速(r/min)和扭矩(N·m)的增加，其尾氣的排放分布情況。準備工作表的數據結構為X(轉速)、Y(扭矩)、Z(排放分布)。為了演示，這里采用虛擬一些數據，采用隨機數生成函數，在F(x)=輸入“rnd()”，回車即可產生隨機數據。大家在繪制時，可以采用自己的真實數據。

利用Origin繪制熱力圖可以有很多方式，各種方式數據表的結構都要求不一樣。例如全選上表中的XYZ數據，點擊下方Contour等高線按鈕，即可繪制Contour圖，具體步驟如下：

本文需要建立一個二元矩陣（轉速、扭矩），每個矩陣元（這里的矩形框）顯示不同的顏色（熱度）。X和Y列數據都有相同的數據，如包含10行450 r/min，每個450的數據又對應10個不同的扭矩。

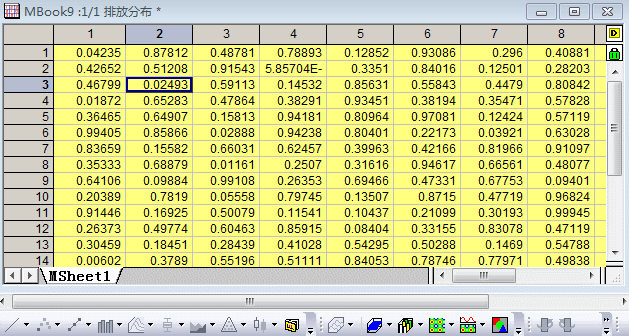

接下來，將工作表轉為矩陣。全選XYZ數據，點擊菜單“工作表”-轉換為矩陣-XYZ網格化-打開對話框，確定即可轉換為矩陣。

2.從矩陣?yán)L制熱點圖

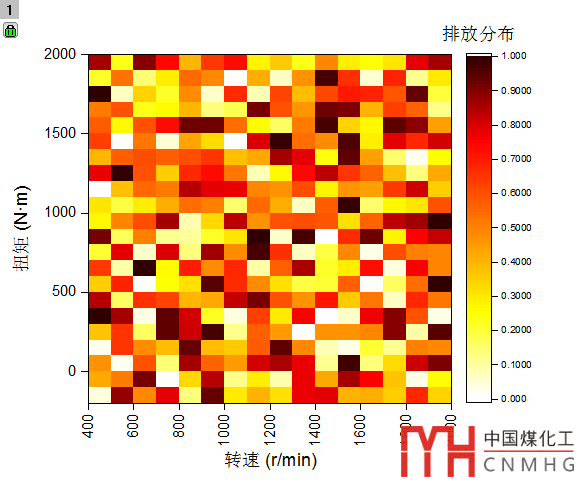

全選剛才生成的矩陣數據，點擊下方的Contour按鈕，在彈出菜單中選擇“熱點圖”即可繪制出熱點圖。

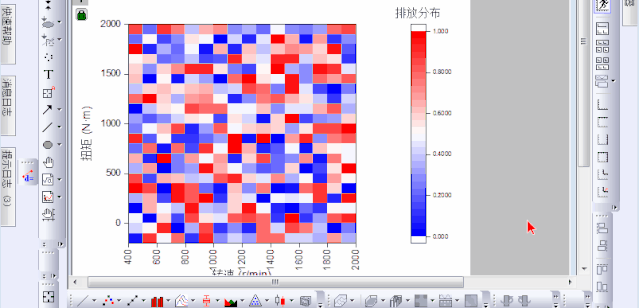

但此時得到的圖的顏色映射，并不是我們想要的效果。怎樣修改顏色映射？

雙擊熱點圖像，在彈窗中設置填充顏色、級別。OK。

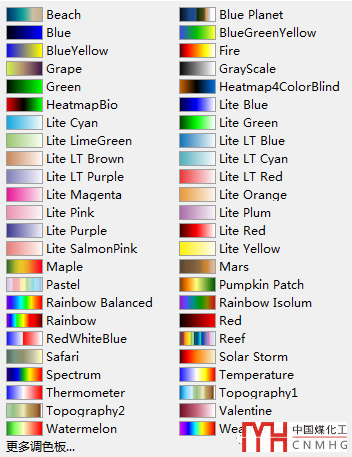

對于一些場合，如監控一種數據，它是微弱的（淺藍色）、安全的（綠色）、稍微異常的（黃色）、警報（橙色）、危險的（紅色）等情況時，可以采用相應的配色。下圖是Origin2018的配色板。

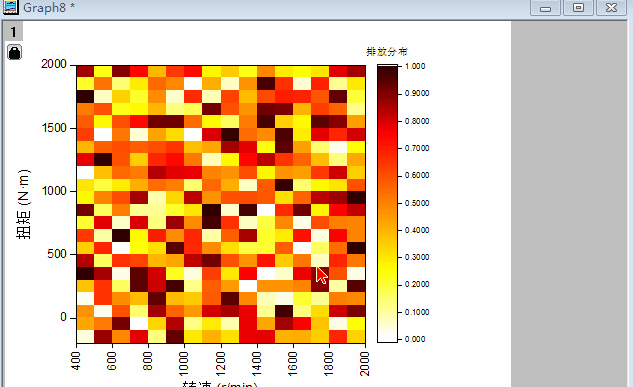

本文，我們可以采用“Fire”配色方案（黃、紅雙色），得到最終的效果如下。

3.數值標簽

為了感受熱度強弱的同時，能夠看見每個數據點（矩形色塊）對應的熱度數據，我們通常需要在數據點（色塊）上標注數據標簽。

雙擊熱度圖，在彈窗中將需要打標簽的級別勾上?，然后在“標簽”選項頁調整字體大小、顏色、保留小數位數等。

但是，這種標簽只是對設置級別相近的數據打上標簽，而不是對每個數據點（色塊）打標簽。

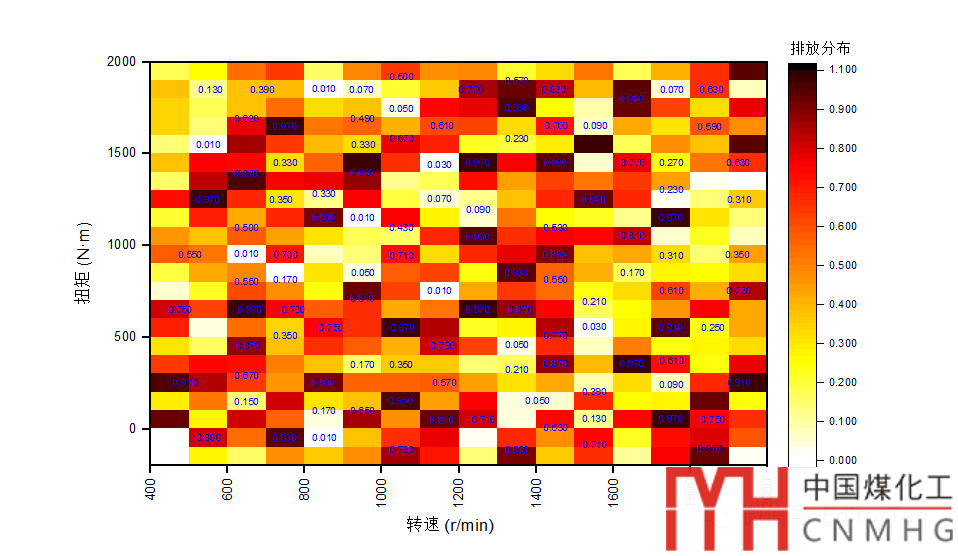

若需要對每個數據點打標簽，需要將這些級別全部?上，不過會出現標簽并不會嚴格限制在色塊內，而是相互重疊錯位。

在譚編看來，并不需要將每個色塊打標簽，只需要將主要級別（如0.05、0.10、0.15、0.20、…）打上標簽。

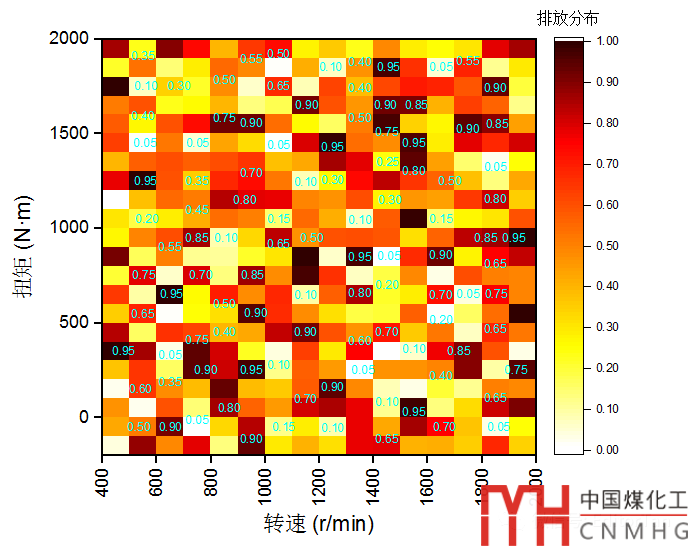

最終的效果圖：

今天，譚編給大家演示了利用矩陣數據繪制熱點圖，順便演示了contour等高線圖的繪制過程，其中包括F(x)隨機函數的應用、工作表轉矩陣、調色板的選擇、顏色映射自定義、熱度圖例的自定義、數值標簽的顯示與格式設置等技巧。本教程涵蓋內容較多，大家可以多加練習，慢慢體會，并在今后的繪圖中靈活應用各種技巧。
