化工壓力容器設計溫度大于或等于200°C且與氫氣氛相接觸時為氫腐蝕環境。氫腐蝕環境中如果同時存在高溫硫腐蝕，高溫蠕變，蠕變和氫腐蝕的倍數增效應，回火脆性等其他因素時，還應當考慮這些因素對鋼材高溫力學性能的影響。

鐵素體鋼在氫腐蝕環境中的選材一般查詢納爾遜曲線，并留有20°C以上的溫度安全裕度。

查納爾遜曲線比較繁瑣，現在VCAD重新按照最新版的《API RP 941-2016 Steels for Hydrogen Service at Elevated Temperatures and Pressures in Petroleum Refineries and Petrochemical Plants》制作了納爾遜曲線，并可以通過程序自動查找。

那么程序是如何實現的呢？

第一步：將JPG圖形轉變成數據

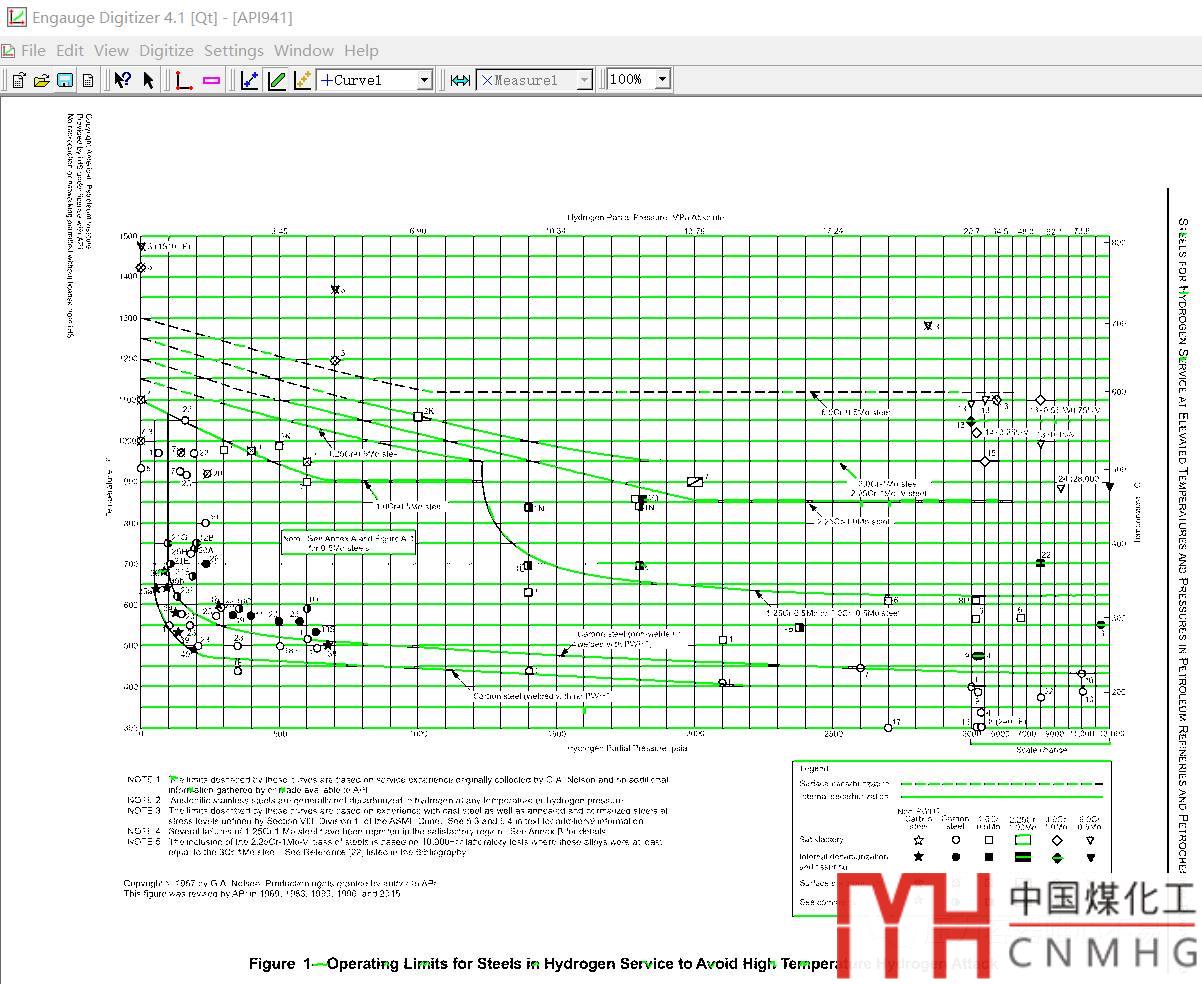

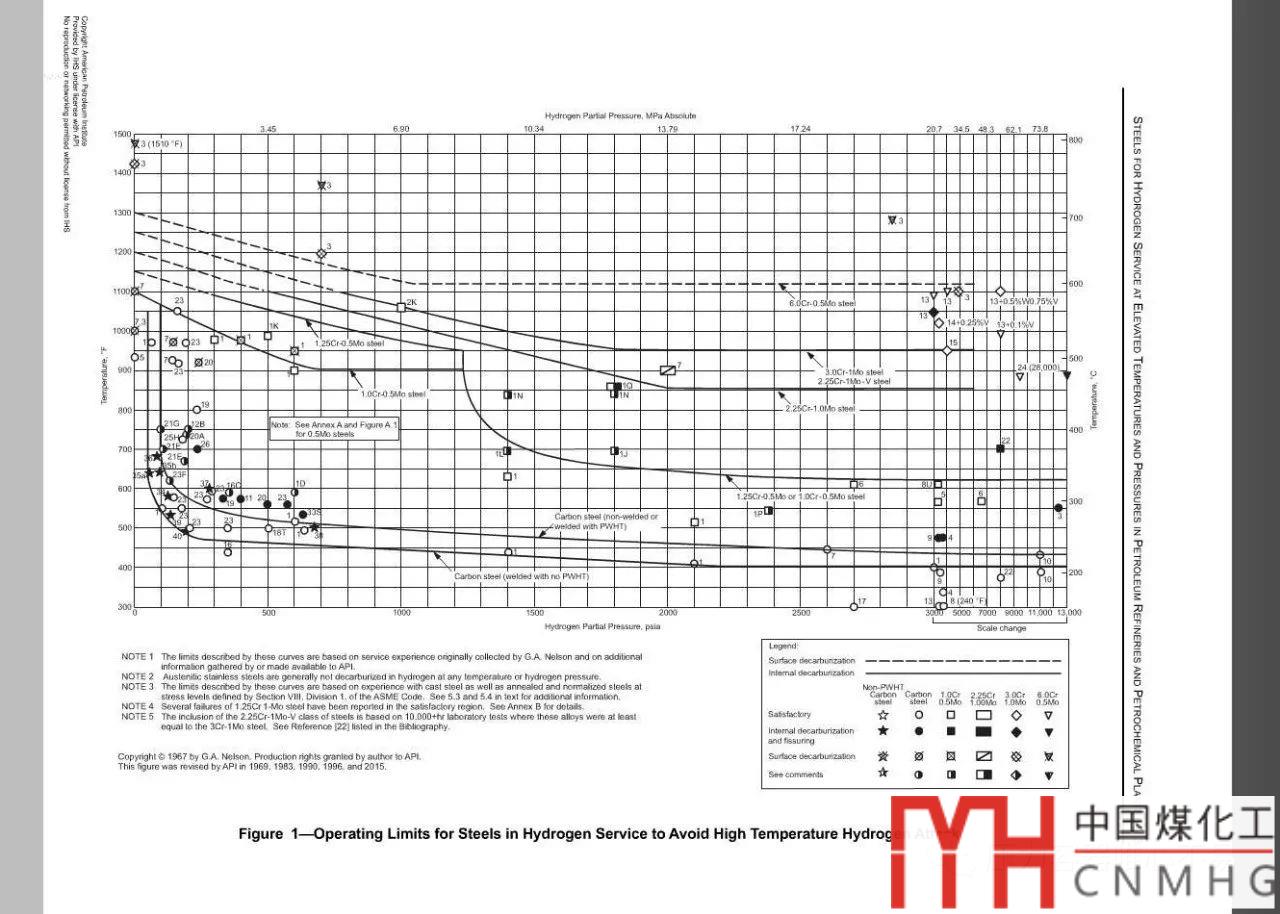

對于程序編制來說，公式比數據友好，數據比曲線圖友好。但是很多時候我們的規范里只提供了圖，怎么將這些圖轉化成數據呢？比如API RP 941-2016中著名的納爾遜曲線：

有沒有辦法，可以做個程序，自動查詢其橫坐標，縱坐標，然后得到交點所在位置，從而幫助選擇材料呢？

查其圖的成色，模糊不堪，如果手動查詢數據，那么誤差比較大，工作量也巨大無比。所以迫切需要一個能夠自動生成數據的方法。

這里推薦一個圖形轉數據的工具：Engauge Digitizer

Engauge這是一款開源軟件，用于從文獻曲線圖或地圖中提取數據。軟件無需安裝，解壓文件后，雙擊圖標即可使用，“usermanual”文件夾應該是幫助文件（英文版），還有一個“sample”文件夾提供很多例子。下面是簡單的操作步驟（以曲線圖為例）

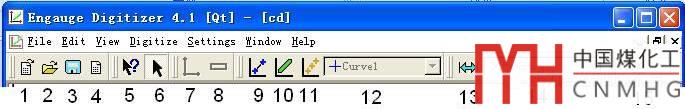

1. 導入一張曲線圖（File→Import或按鈕1），也可以把曲線圖以圖片形式拷貝，粘貼（Edit→Paste As New）到軟件中。軟件支持的圖片格式有Bmp、Gif、Jpg、Png、Pnm、Xpm。



   其中按鈕3、2分別表示“保存當前文件（保存成dig文件）”和“打開一個dig文件”。按鈕5為“幫助”，再單擊按鈕5之后，再單擊面板上不明白的地方，系統會彈出相應的“幫助”。

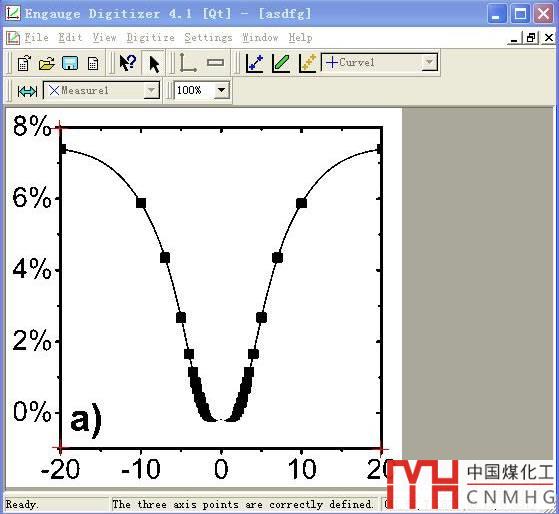

2. 定坐標軸。（Digitize→Axis Point或按鈕7），光標變成十字形，分別在坐標軸原點、X-軸最大值和Y-軸最大值處點擊，在彈出的對話框中輸入該點的坐標值。按鈕8是極坐標。

   按鈕6有“選擇”作用，選中后按“Delete”鍵可以刪除選中點。

3. 描點。選擇curve point（按鈕9）或 segment fill（按鈕10）描點。curve point 是逐點選擇，而 segment fill 自動選擇。

4. 導出數據。點擊按鈕4，把描出的點導出來（可以導成txt或者dat文件，擴展名要自己寫）就完成了。

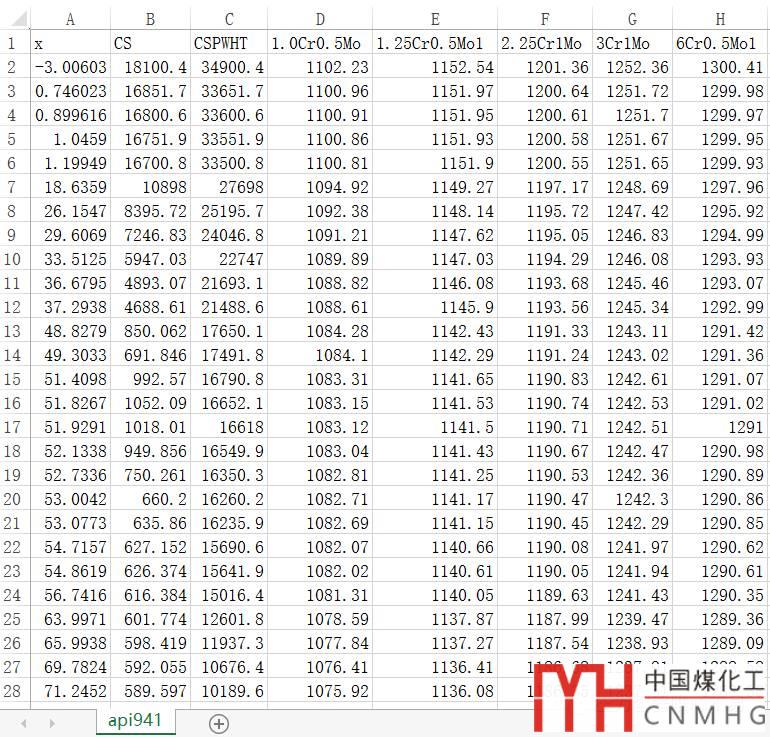

   上圖是納爾遜橫坐標X以及各種材料的對應的縱坐標Y的表，X分為700個數據。

第二步：將數據轉化成Autocad的圖形。

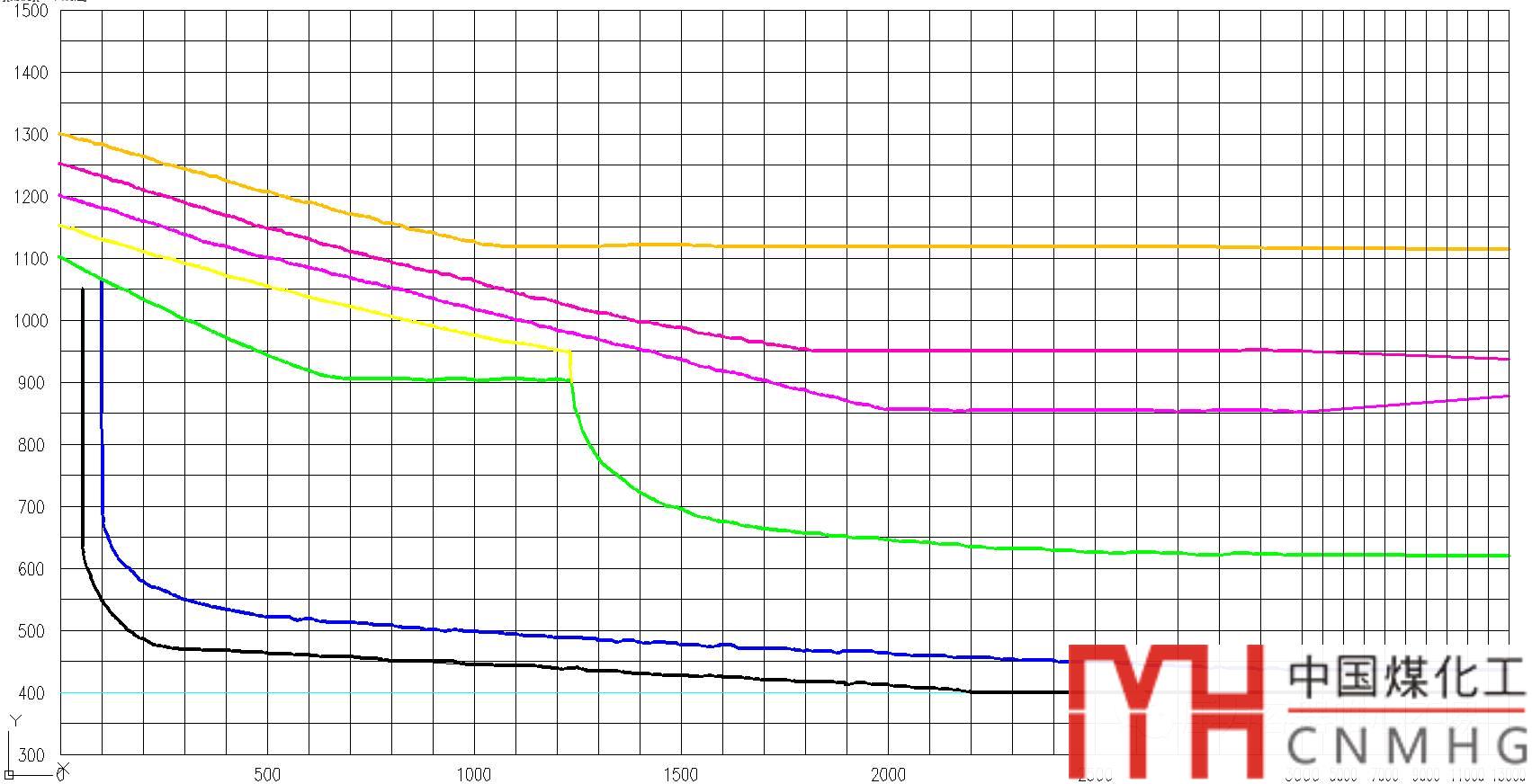

這一步已是輕車熟路，編寫程序，讀取數據，使用多個循環，將數據轉換成點坐標，用PL多義線將其相連，有初步成雛形。見下圖：

由于程序自動讀取的數據，有些地方不光滑，所以還需人為微調一下，這個工作量相比直接手動繪制要輕松很多了。

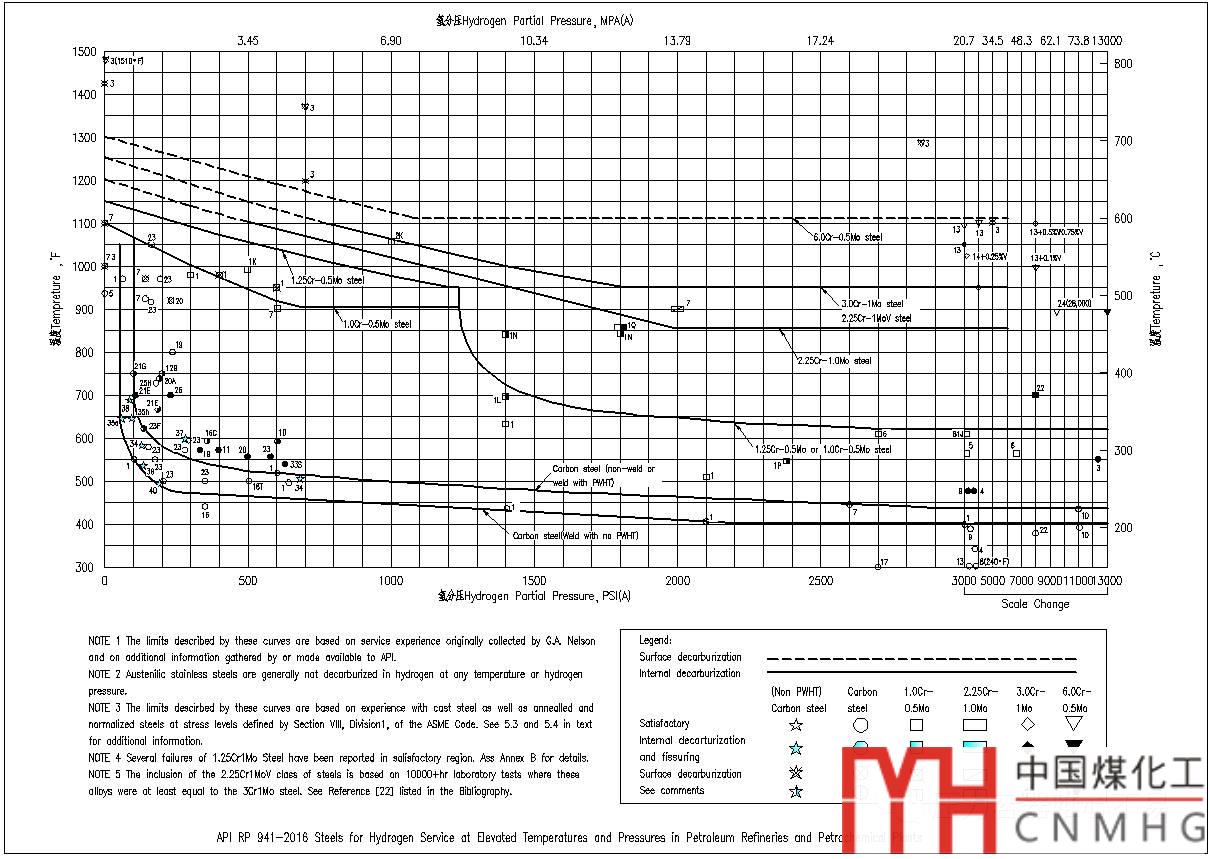

第三步：制作完美的納爾遜DWG圖

繪制將坐標，每條曲線代表什么材料，以及曲線附近的有過試驗證明失效模式，風險，危險或者安全的標記 ，以及規范中的注意事項統統標記上。對比規范的納爾遜曲線，又清楚又準確，可遠觀可褻玩。

第四步：編寫查詢模塊

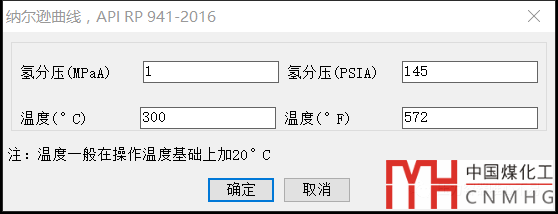

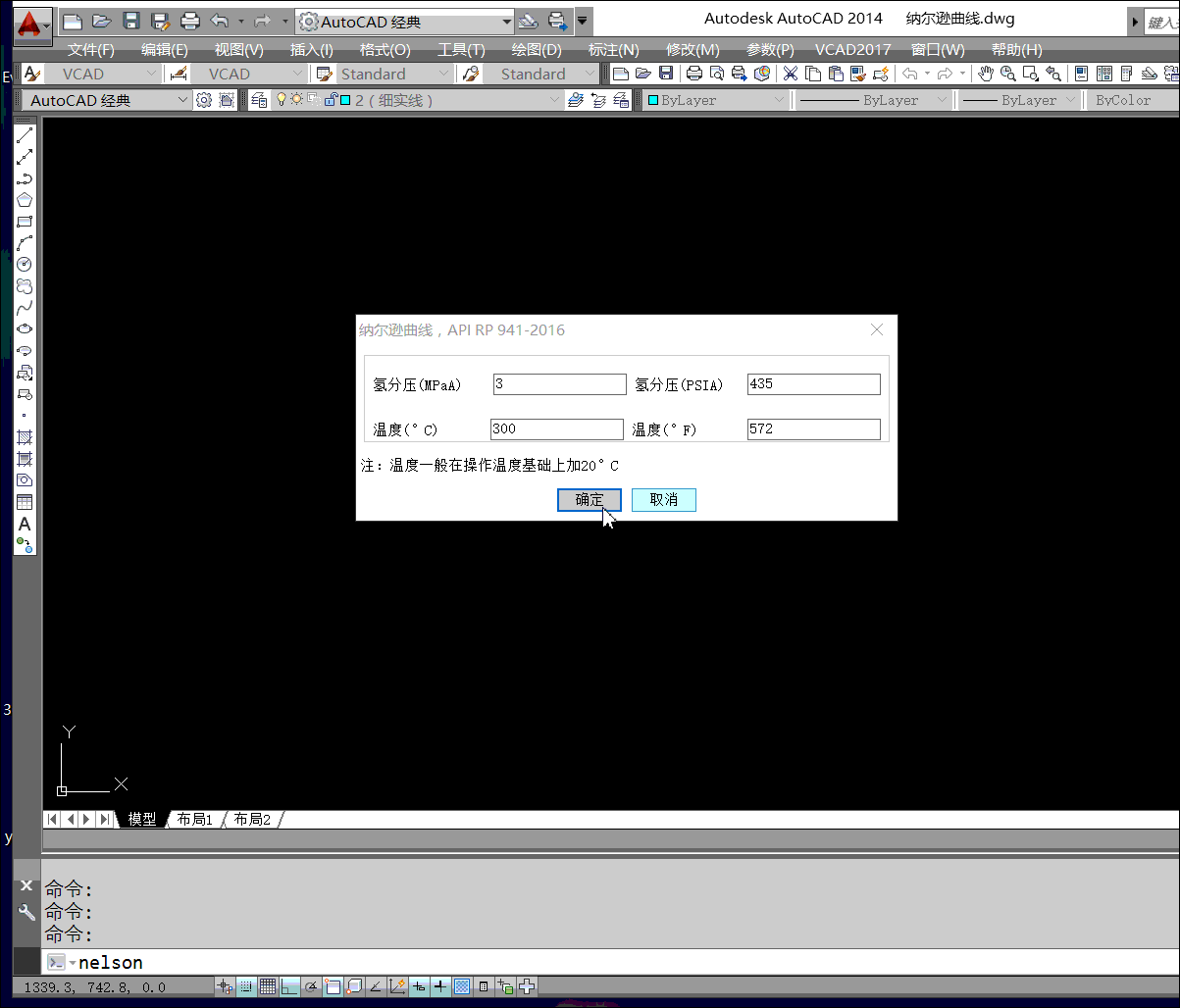

將上面繪制的納爾遜圖存成圖塊，編寫查詢對話框，通過輸入橫坐標氫分壓，縱坐標溫度，然后調用圖塊。在圖塊上繪制氫分壓和溫度的直線，相交的地方就是材料需選擇的依據。

是不是非常直觀方便呢？
