CAD中的組GROUP（快捷鍵G）就是一個固定的、可以重復使用的選擇集。很多人可能從來沒有用過，但群里經常有人詢問組相關的問題，這里就將組使用的相關技巧和問題簡單給大家講解一下。

一、組命令的演變

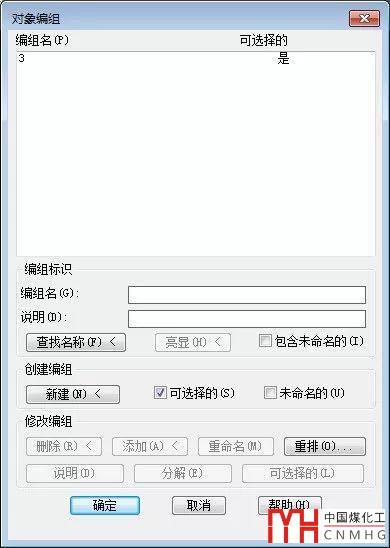

在CAD低版本執行組命令的時候會彈出一個對話框，如下圖所示。

這個命令功能很全，不僅可以創建命名的組，也可以創建未命名的組，還可以刪除、重命名、分解組，還可以再組中添加對象，但是操作和麻煩。

就算在命令前輸入一個橫杠（-G），通過輸入?yún)?shù)來設置，也很麻煩。

于是高版本將組命令進行了改進，將原來的命令改成CLASSICGROUP，在命令面板中“編組管理器”，然后將其功能分解成一些獨立的命令，操作更加簡單。

GROUP命令改造成可以直接選擇對象創建未命名組，也可以輸入?yún)?shù)N回車后給組起名字。

此外提供了分解組UNGROUP、編輯組GROUPEDIT的命令，同時將控制編組選擇和顯示設置的功能也放到了命令面板上，如下圖所示。

二、創建組的操作

組的創建很簡單，如果不給組起名字，執行編組命令后根據提示直接選擇對象即可。如果要給組起名字，就需要輸入N，回車，起好名字后再來選擇要編組中的對象，如下圖所示。

創建完一個組后命令并沒有退出，我們可以繼續創建其他的組，如果不繼續創建其他組的話直接按空格或回車就可以退出命令。

舊版編組對話框模式的操作這里就不再介紹了，大家如果要用的話可以自己琢磨琢磨或看看CAD相關幫助。

三、組的使用方法

組的使用方法跟組是否命名是有關系的，我們可以直接拾取對象來選擇組，也可以按名字來選擇組。

1、直接拾取對象

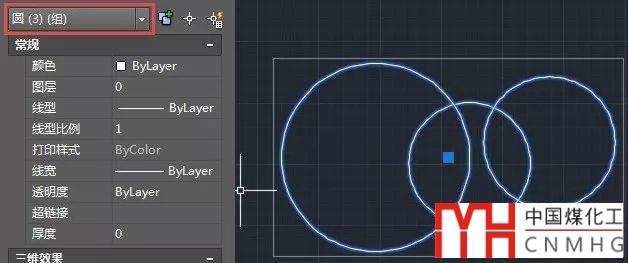

創建組后，單擊組中的一個對象整個組都會被選中，但組中的對象仍是獨立的對象，如下圖所示。

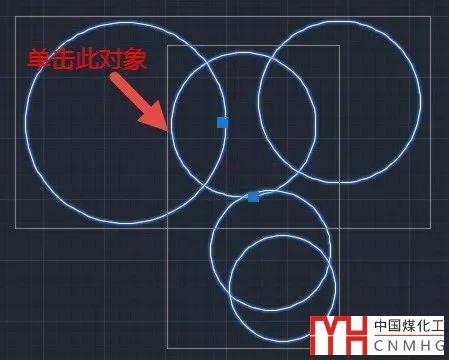

如果某個對象屬于多個組，單擊此對象，將把它所在的組都選中，如下圖所示。

2、按名字來選取組

假如我們給組起一個比較容易的記憶的名字，比如KT(客廳)、WS(臥室)之類的，要選擇組的時候，可以不用到圖中去單擊，直接在命令行就可以完成。

操作方法如下：

執行選擇SELECT命令或者當執行某個修改命令提示選擇對象時輸入G，回車，然后輸入組名，回車，就可以將組中對象選中，簡單操作演示如下面的動圖所示。

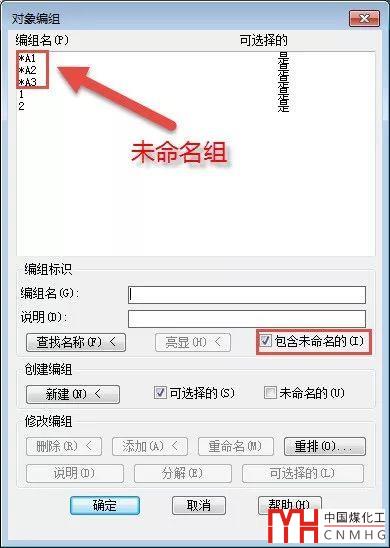

如果沒有給組取名字就比較麻煩了，雖說CAD也會給組按順序起一個帶*號的名字，例如*A1,*A2,*A3，這些也可以在編組管理器里看到，如下圖所示。

如果我們知道未命名組的名字和對象編組之間的對應關系，也可以通過輸入*A1這樣的組名來選擇對象，但這個顯然不如我們自己取的名字方便。

要想充分利用組，最好給組取一個容易區分的名字，然后我們就可以像打有些游戲一樣，通過鍵盤直接來選取不同的圖形。

四、為什么我編了組單擊時還是選擇的是單個對象？

或者這個問題可以換一種問法：我編了組，只想按名字選擇，單擊時還想選擇獨立的對象怎么辦？

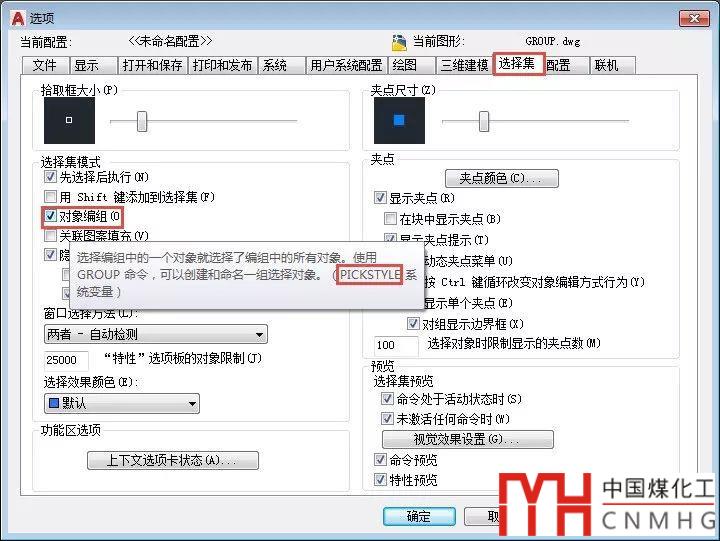

CAD編組后，單擊組中對象默認會選中組，但我們也可以設置在圖中單擊或框選的時候不選擇組，在選項對話框中的選擇集選項卡中可以設置，如下圖所示。

如果能記住變量的名字：PICKSTYLE的話，用變量設置也挺快，打開對象編組就設置成1，關閉對象編組就設置為0。

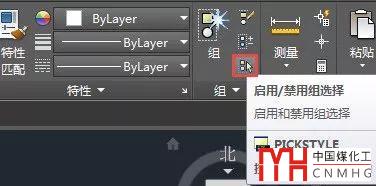

在高版本的RIBBON界面中可以直接通過按鈕來切換變量的值，如下圖所示。

五、高版本選中組后為什么不顯示夾點了，沒法調整對象夾點了，怎么辦？

看前面的截圖可以發現在CAD高版本中選中組后顯示的是組的邊界框，這樣的好處是可以明確地告訴你選中了一個組，而且可以看出來是選擇了多個組，但不好的地方是無法通過夾點移動或編輯組中的對象了，很多人希望能恢復到舊版本的方式，選中組后仍顯示對象的夾點。

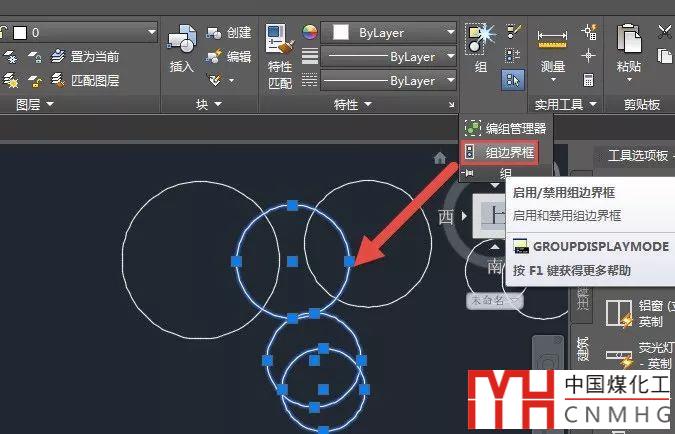

這個其實也是有變量設置的，變量的名字有點長：GROUPDISPLAYMODE，不過不用記，在命令面板中有按鈕可以切換，如下圖所示。

GROUPDISPLAYMODE變量有3個值，0是顯示對象夾點，1是只顯示組的夾點，2是顯示組的夾點和邊界框。

六、使用組時需要注意的問題

在有些專業軟件中會利用組，例如一些電氣軟件的線纜，因?yàn)橛镁€型無法準確表達，就用圖形組合后進行了編組。不知道有多少人喜歡用組，如果沒有需要反復選擇的圖形，通常沒有必要定義組。

組在一些特定的情況下會提高操作效率，但在使用組的時候也要注意問題。

1、過多或過大的組都會影響操作性能。

在AUTOCAD的幫助里明確注明：不要?jiǎng)?chuàng)建包含成百或上千個對象的大型編組。大型編組會大大降低性能。

之前我也見過一些由專業軟件或插件處理的圖紙，里面有大量的組，而且很多是空組，導致圖紙操作性能明顯下降。

2、組無法復制粘貼

組在同一張圖中是可以用COPY命令復制的，但命名組復制后會變成未命名組。組無法復制粘貼到另一張圖中，也就是定義好的組只能在當前圖中使用。

我想可能是因?yàn)榻M并不是一個對象，只是保存的一個選擇集，所以無法粘貼到剪貼板吧。

原以為組沒有什么可講的，但仔細看了后發現技巧還不少。還沒有講怎么編輯組及組管理器中的各種操作，如果自己感興趣，自己可以看看，如果遇到問題請留言。

以上技巧適用于AUTOCAD較高的版本。浩辰CAD的組功能跟AUTOCAD的經典組功能是類似的，變量也都支持，只是沒有將功能分解得這么細，只分解出了創建未命名組和炸開組的命令，命名面板也沒有提供變量切換的按鈕。
