在CAD繪圖過程中，時常需要插入某些特殊符號供圖形中使用，此時就需要運用到CAD圖塊。利用圖塊與屬性功能繪圖，可以有效地提高作圖效率與繪圖質量。選擇圖形、屬性文字創建成圖塊后，我們就可以在圖中重復插入。

我們可以將圖紙文件作為圖塊插入到圖中，也可以在圖中定義圖塊后插入，還可以插入圖庫或其他圖紙中的圖塊，這里簡單將各種插入圖塊的方法匯總一下。

一、圖塊插入INSERT命令

圖塊插入的常規方法就是用插入（I）命令，只要圖中定義了圖塊，就可以隨時隨地插入此圖塊，除此以外，還可以插入定義好的塊文件（W命令寫的塊文件）或普通的圖紙文件。下面我們看一下基本操作。

CAD圖塊的各種相關操作和概念

創建圖塊時應如何設置圖層、顏色等特性？

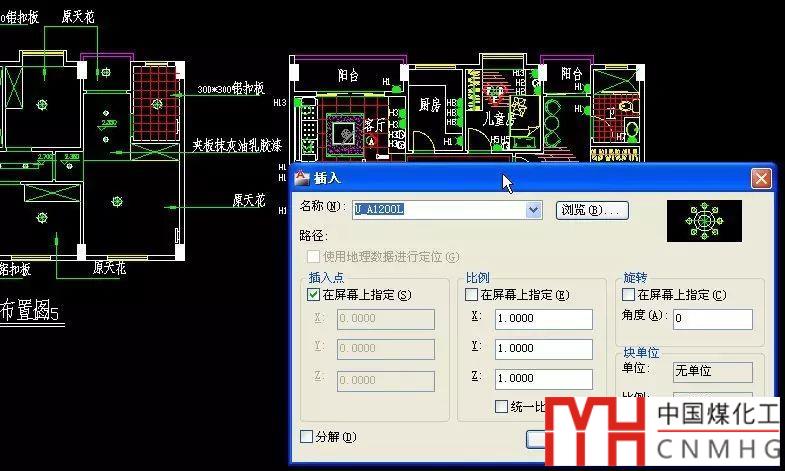

1、打開一張有圖塊的圖紙或?qū)崿F(xiàn)用B命令定義一個或幾個圖塊，輸入命令I(lǐng)，回車，打開插入對話框，如下圖所示。

在圖塊列表中選擇一個要插入的圖塊，對話框中會顯示圖塊的縮略圖，可以檢驗一下圖塊選擇是否正確。

插入對話框中的參數主要是插入點、比例、旋轉角度等，通常比例默認是1，旋轉角度默認是0，插入點是在屏幕上指定，這也是最常用的方式。假如我們對插入點坐標、比例或旋轉角度有特殊要求，都可以進行設置。

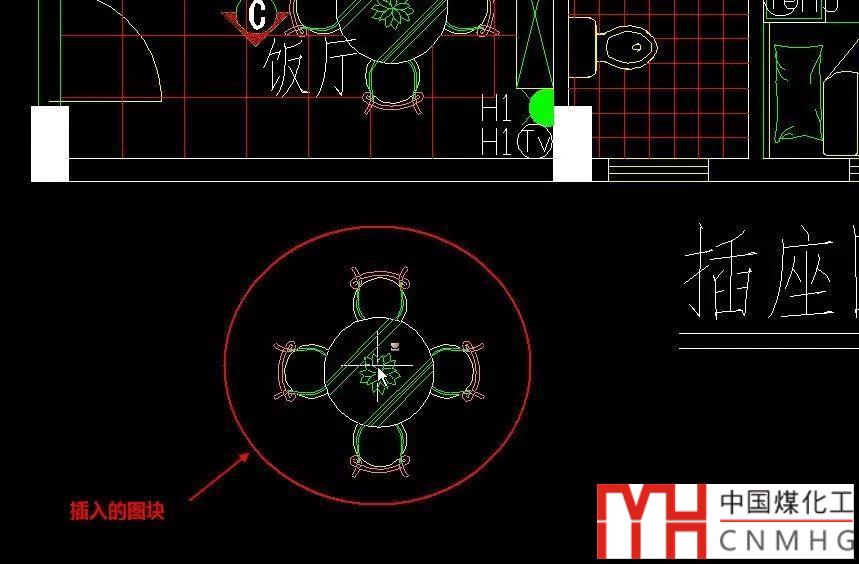

2、采用默認值，直接單擊“確定”按鈕，關閉插入對話框，在圖中定位圖塊，如下圖所示。

如果圖塊的基點定義合適，圖塊將跟隨光標移動，在定位到合適位置時，單擊，即可完成圖塊的插入。

CAD圖塊插入點定義錯了怎么辦？

CAD插件-修改圖塊插入點

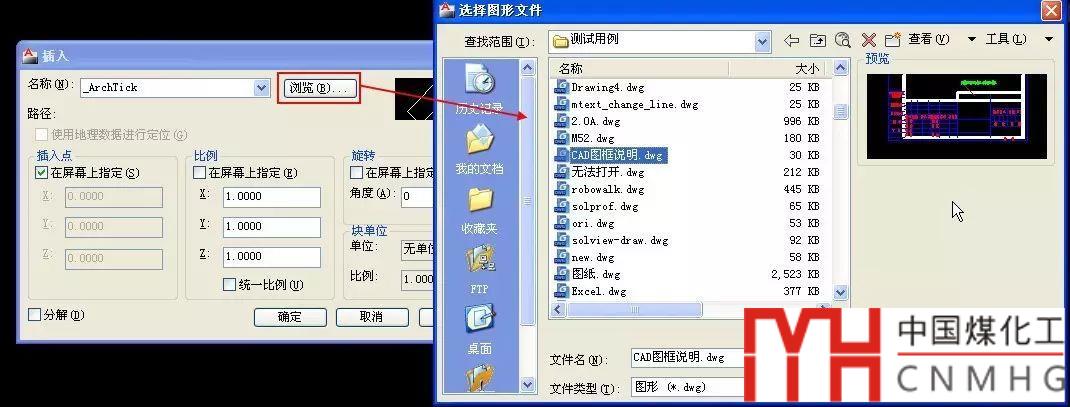

插入（I）命令還可以瀏覽插入其他的DWG文件（可以是寫塊W命令寫的塊文件，也可以是普通的圖紙文件），插入文件跟插入圖塊的操作類似，只需在插入對話框中點瀏覽按鈕，瀏覽找到文件，其他操作完全一樣，如下圖所示。

二、用矩陣的方式插入塊（多重插入塊）

雖然大部分人沒有用過多重插入塊，但很多人見過，因?yàn)橛胁簧俦患用芊佬薷牡膱D紙就是一個多重插入塊，只是用匿名塊創建的多重插入塊，而且行列間距設置成了0而已。

多重插入塊就是可以設置行列數量、間距的一個矩形排列的圖塊矩陣，這些圖塊是一個整體，由于用得不多，我們就簡單介紹一下。

因?yàn)槎嘀夭迦雺K的參數，包括塊名都是在命令行輸入的，所以在操作之前，你首先要知道你要插入圖塊的名字，所以建議大家在創建圖塊時要取一個易于記憶和分辨的名字。

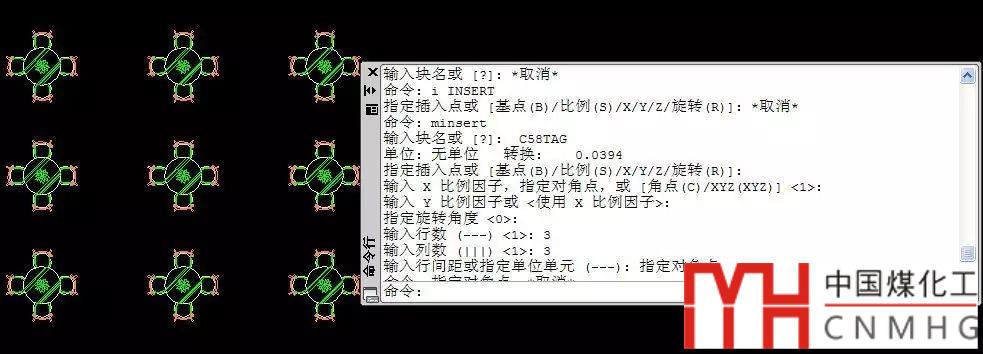

輸入MINSERT命令，回車，根據提示依次輸入塊名、比例、角度、行列數、行列間距，就可以完成一個圖塊矩陣的插入，如下圖所示。

多重插入這種方式在繪圖過程中很少用。

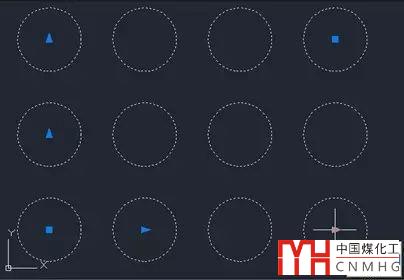

CAD高版本中的陣列功能跟多重插入塊類似，陣列后圖形也是一個整體，可以調整相關參數，其實是一個類似動態塊的新對象，如下圖所示。

三、復制粘貼為塊

很多人喜歡用這種方式來創建塊，因?yàn)槭∪チ硕x插入點和取名字的操作。操作方法很簡單：選定圖形對象后，復制CTRL+C，然后按CTRL+SHIFT+V或在菜單、右鍵菜單中選擇粘貼為塊，圖形就會自動被自動粘貼為圖塊。（早期的AUTOCAD版本默認粘貼（CTRL+V）就是粘貼為塊，但后來默認粘貼不再是圖塊，也就是不推薦大家使用粘貼為塊了。我想原因有下面幾點：

1、粘貼為塊的塊名是軟件隨機取的，如果要再次插入的話，很難分清楚哪個是我們需要的圖形，如下圖所示。

2、有時復制粘貼的內容很多，而且這些數據只粘貼一次，這種情況在圖中增加一個圖塊定義的話意義不大，反而會增加圖形數據。

3、有時粘貼后會繼續編輯，如果粘貼為塊，還需要炸開，炸開后圖塊定義仍然保留，等于同樣的圖形保存了兩份數據，如果不清理，圖中就會存在很多冗余的圖塊數據。

雖然粘貼為塊操作簡便，但不建議隨意使用。如果要重復插入的圖形最好直接用B命令定義成一個名稱容易區分的圖塊。

四、從工具選項板中插入圖塊

工具選項板就相當于一個可定制的工具箱和圖塊庫，我們可以將圖塊、命令、填充圖案等添加到工具選項板中，然后可以在任意一張圖紙中使用。下面我們簡單介紹一下工具選項板插入圖塊的方法，至于工具選項板中添加圖塊的方法后面再單獨介紹。

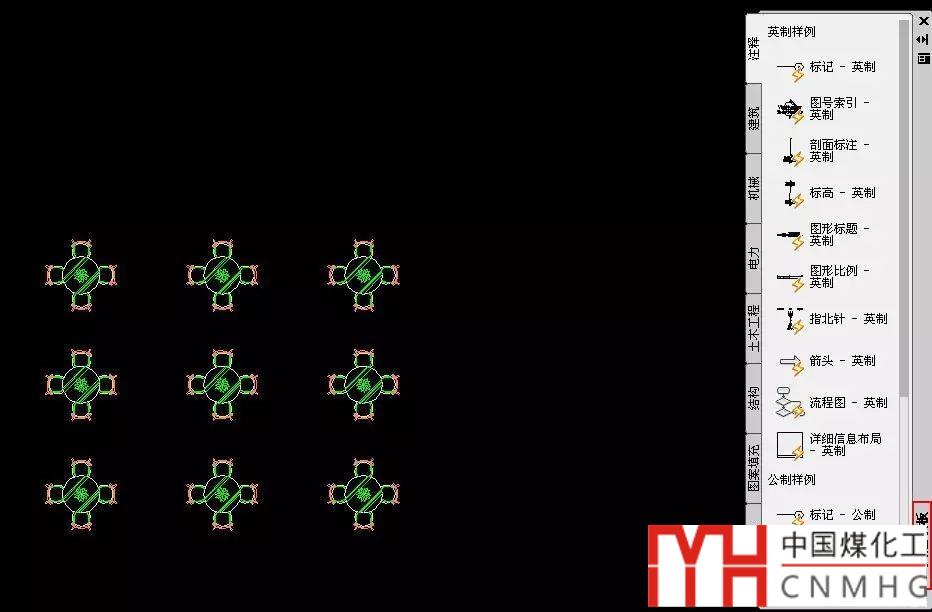

1、按CTRL+3打開工具選項，可以看到CAD軟件提供的一些工具選項板樣例，如下圖所示。

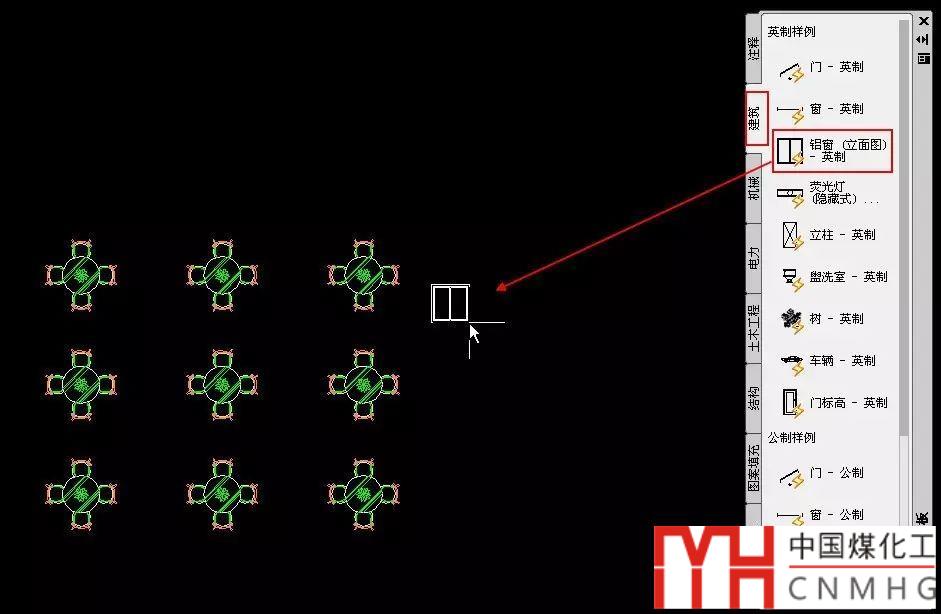

單擊一個選項卡，如建筑，選擇一類圖塊，單擊其中一個圖塊的圖標，然后將光標移動到圖形窗口中，我們就可以看到選中的圖塊跟隨光標移動到了圖形窗口中，如下圖所示。

移動到合適的位置后單擊，就可以將圖塊插入到指定位置。

可以通過將圖中的圖塊或者直接從WINDOWS資源管理器將快文件（*.dwg）直接拖放到工具選項板來添加圖塊，工具選項板中的圖塊可以在任意圖紙中插入，是一個很容易定制的圖庫，以后再單獨介紹工具選項板。

五、利用設計中心插入其他圖紙中的圖塊

有時我們需要用到其他圖紙中的圖塊，比較常見的辦法是將圖紙打開，復制粘貼到當前圖紙中。其實無需打開圖紙，也可以插入其他圖紙中的圖塊，而實現這個功能的工具就是設計中心。

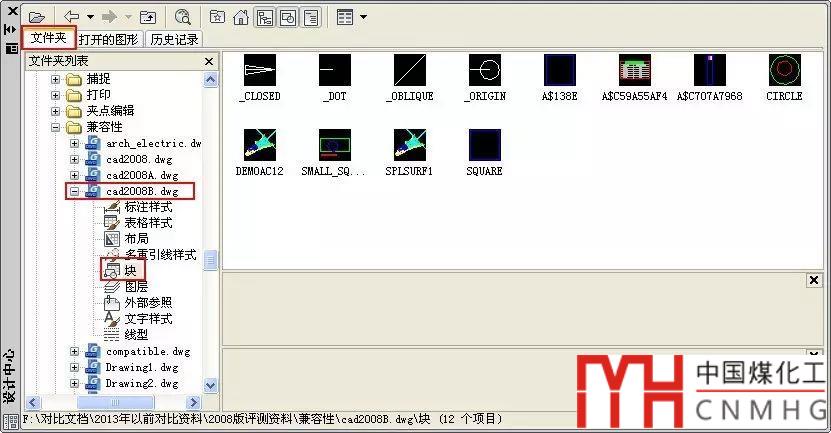

1、按CTRL+2打開設計中心，單擊“文件夾”選項卡，瀏覽找到我們需要插入圖塊的圖形，單擊文件名前的加號，將數據列表展開，單擊“塊”，在右側就可以顯示圖中所有的圖塊，可以設置圖塊的顯示方式為大圖標，如下圖所示。

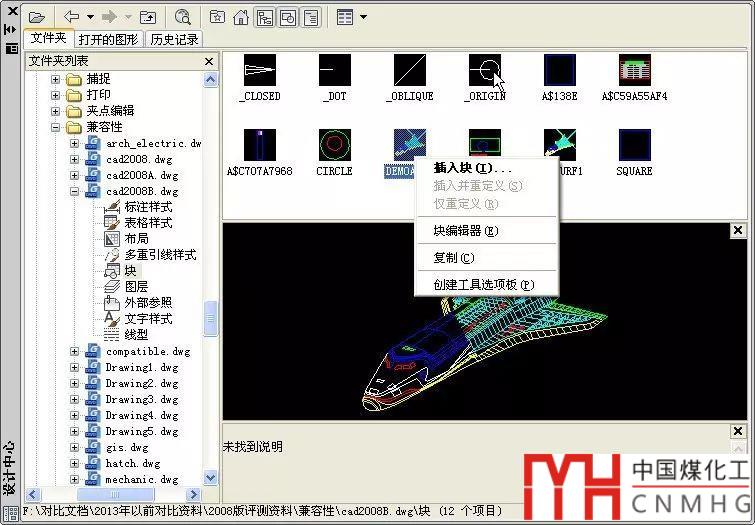

2、選中我們要插入的圖塊，下方會顯示一個更大的縮略圖讓我們進一步確認，右鍵單擊，我們可以看到第一個選項就是插入塊，而且下面還有編輯和創建工具選項板的選項，如下圖所示。

3、選擇“插入塊”，我們就可以將此圖塊插入到圖中。

其實，不用右鍵菜單也可以，我們可以直接將圖塊直接拖放到圖中或工具選項板中。我們還可以直接框選多個圖塊后在右鍵菜單中選擇創建工具選項板，創建一個新工具選項板并將所有被選中的圖塊添加到工具選項板中。

小結

圖塊的操作很多，完全可以寫厚厚的一本書，但我們首先要掌握創建和插入圖塊的基本操作。

上面介紹了圖塊插入的幾種方法，我們可以根據自己的需要選擇合適的方法，希望對大家有幫助。

以上技巧適用于AUTOCAD和浩辰CAD等類似軟件。
