有網友問有什么工具可以將樣條曲線和橢圓轉換成多段線，樣條線編輯SPLINEDIT(SPE)功能可以將樣條曲線轉換成由直線或圓弧組成的多段線，但樣條線編輯命令并不無法轉換橢圓。網上搜了一下，問橢圓轉換問題的人還不少，但沒有搜到特別好的方法，如果只用CAD內部命令，目前只想到兩種笨辦法，這里介紹一下，就當拋磚引玉，希望有網友能分享更好的方法和工具。

如何將樣條曲線轉換成直線或圓??？

一、繪制多段線組成的橢圓

橢圓是CAD的基本對象之一，繪制操作很簡單，但橢圓命令隱含了一些變化。

當要繪制軸測圖，將柵格設置成等軸測捕捉的時候，橢圓就會多一個等軸測圓（I）的選項，利用這個選項可以繪制軸測圖的圓，這個選項在以前的文章中介紹過。

CAD中怎么畫三維模型的等軸測圖

通過變量的設置還可以直接繪制由多段線組成的橢圓，這個變量就是PELLIPSE，ELLIPSE就是橢圓命令，P表示多段線。我們執行一下橢圓命令，看著命令行中的命令，在前面加個P就可以了。

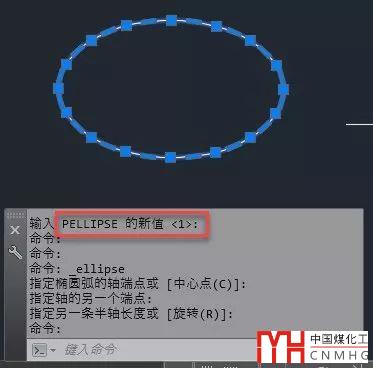

PELLIPSE變量的默認值是0，如果將這個變量設置成1，繪制的橢圓就是多段線組成的。

要設置變量然后再畫橢圓太麻煩了，于是有人寫了一個簡單的LISP程序，編碼如下：
(prompt "nr 用多段線繪制橢圓 命令：PTY )
(defun c:pty (/)
(setvar "pellipse" 1)
(Command "ellipse" pause pause pause)
(princ)
(setvar "pellipse" 0)
(princ)
)

你可以將上面這段代碼復制到記事本，然后另存為一個LSP文件，例如取名為PTY.LSP，在CAD里AP加載LSP程序后。以后你直接輸入PTY就可以直接繪制多段線橢圓，而用CAD內部的橢圓命令繪制的仍然是普通的圖元。因?yàn)檫@個程序在繪制橢圓前將PELLIPSE設置成了1，繪制完后又將變量值恢復成了0。至于命令名PTY，你可以根據自己的需要去修改。

利用這個功能可以比著現有的橢圓繪制一個新的多段線橢圓，但無法轉換已有的橢圓。

二、用偏移命令轉換橢圓

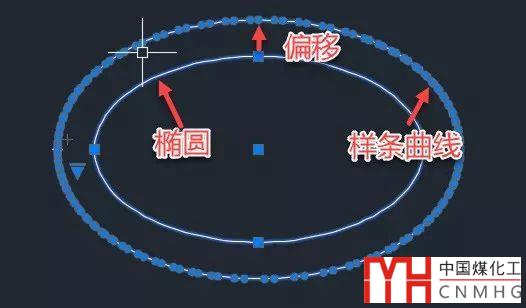

CAD提供了創建多段線橢圓的方法，但卻沒有提供將橢圓轉換成多段線的命令。我嘗試了多種方式：樣條線編輯SPE、多段線編輯PE、轉面域REG后再炸開、邊界BO生成多段線、填充后再重新生成邊界，始終轉成多段線。最后只想到一個非常笨的方法，將橢圓偏移O，偏移后的線變成樣條曲線，再將樣條曲線等距離偏移回來，這樣就得到一根橢圓重合的樣條線，然后就可以利用樣條線編輯再轉換成多段線。

這種操作很麻煩，還不如直接畫一個多段線橢圓簡單。但如果誰能將這個轉換流程變成一個小LSP程序就簡單了。

我在網上找到一個名稱叫ellipse2arc的LSP插件，興奮地以為是要找的轉換工具，結果卻發現跟我想象的相差甚遠，原來這個工具只是將圓形的橢圓或橢圓?。ㄩL(zhǎng)短軸相等的橢圓或橢圓?。┺D(zhuǎn)換成圓或弧，并不能轉換長短軸不相等的橢圓。

如果哪位網友有將橢圓轉換成圓弧組成的多段線的工具或好的方法，希望能分享一下。

以上技巧適用于AUTOCAD及及浩辰CAD等類似軟件。
