摘要：要想準確控制文字書寫的效果，首先就要合理設置文字的格式。在CAD中文字的格式是通過“文字樣式”來控制的，在文字樣式中可以設置使用CAD專用字體，也可以設置使用Windows操作系統的字體。

下面簡單給大家介紹一下文字樣式的設置。

• 何為文字樣式？

所謂的文字樣式，其實就是文字模板。為了控制文字的顯示效果，我們需要對文字的高度、角度、字體等屬性進行調整，如果分別調整圖紙中的每一個文字，效率未免過低。CAD中設置了文字樣式功能，您可以將字體，以及文字的高度、角度、字體調整好，保存在文字樣式中。必要時，您可以設置多個文字樣式，而在使用文字時，只需簡單地為其指定相應的樣式，就可以得到對應的文字效果。更重要的是，當您修改了某個文字樣式中的一些屬性時，所有使用了該樣式的文字均自動發生改變，為后期圖紙修改提供了極大的便利。

文字樣式可以用來控制單行文字、多行文字以及標注、表格、多重引線等各類圖形中文字的字體和相關參數。

• 設置文字樣式

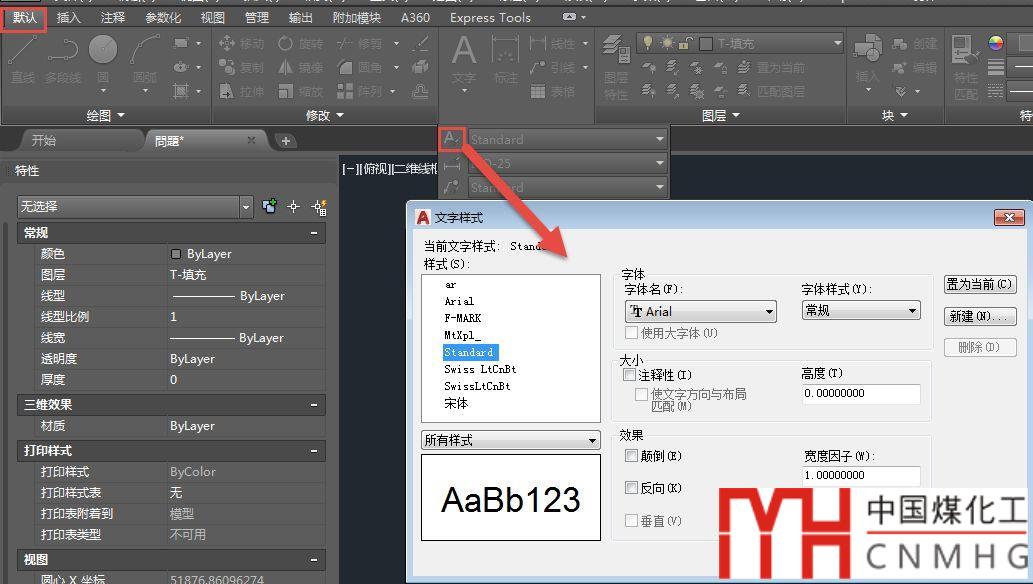

1、在命令面板或工具欄選擇“默認（或常用）>注釋>文字樣式”，或者輸入ST命令后回車，調用文字樣式命令，打開文字樣式對話框。

低版本也可以在菜單里選擇：格式>文字樣式。

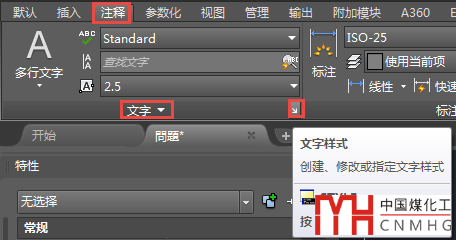

如果一段時間內在集中寫文字和標注，在高版本中可以切換到“注釋”選項卡，在“文字”面板點右小角的箭頭就可以打開文字樣式對話框，如下圖所示。

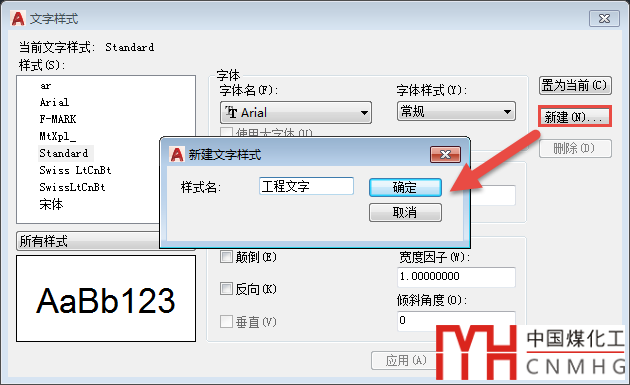

2、在文字樣式對話框中單擊“新建”按鈕，新建一個文字樣式，將文字樣式改名為“工程位置”，如下圖所示。

我們可以看到文字樣式默認的字體是“Arial”，這是操作系統帶的字體，浩辰CAD等國產CAD默認使用“宋體”。如果是低版本CAD，文字樣式默認的字體則可能是txt.shx。

SHX字體是CAD里有專用的字體文件，擴展名是*.shx。下面我們先來設置一個CAD內的字體看看。

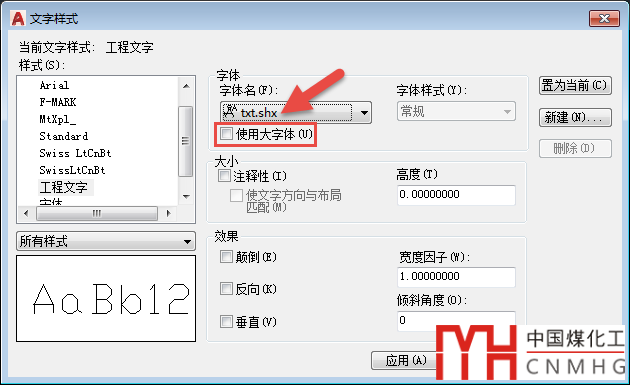

3、在“字體名”一欄的下拉菜單中選擇“txt.shx”，如下圖所示。

因?yàn)樽煮w列表中有大量操作系統字體，找CAD字體時，鼠標點開字體列表后，可以輸入首字母來快速定位，比如輸入T就可以定位到列表中T開頭的字體。如果T開頭的字體還是太多，可以直接輸入TXT直接找到txt.shx。

注意：在字體名下拉框下面有一個復選框“使用大字體”，這個復選框只有在選擇了一種*.shx字體的時候才會顯示，如果選擇宋體或ARIAL是不顯示的。

要使用好CAD字體，必須對大字體有一定了解。簡單地講，所謂小字體（常規字體），就是包含英文、符號等字母的字體，大字體就是包含中文、日文、韓文的亞洲字符的字體。

如果你想使用CAD的字體，又想顯示漢字，就必須設置一個小字體加一個大字體。

前一節中說道有些CAD版本在用默認文字樣式時，單行文字中輸入中文時就會顯示成問號，就是因?yàn)槟J(rèn)的文字樣式只設置了txt.shx，沒有設置大字體。

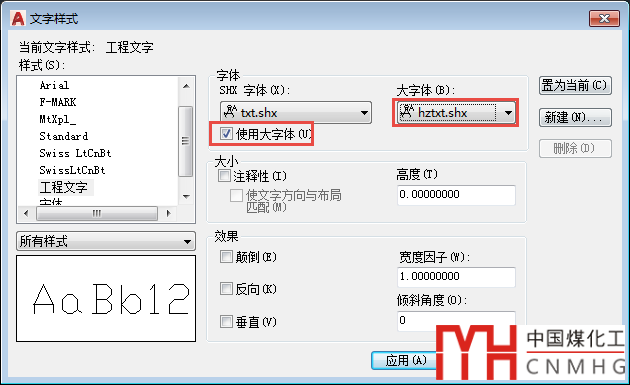

4、勾選“使用大字體”選項，在“大字體”一欄的下拉菜單中選擇hztxt.shx，如下圖所示。

新安裝的AUTOCAD的大字體列表中可能沒有hztxt.shx，沒有關系，可以選擇一個其他的字體，比如gbcbig.shx。

5、輸入文字高度值，如“2.5”，單擊“應用”，完成文字樣式設置。

當然，如果有需要，還可以設置文字的其它屬性，這里不再贅述。

注：一般情況下，在文字樣式中不設置高度，也就是用默認值0。這樣在CAD中使用此文字樣式編寫單行文字可以設置成不同高度。如果此處設置了高度，在編寫單行文字時將直接使用此高度，不再提示高度。

6、至此，已完成“工程文字”樣式的設置，如果希望退出后直接使用該樣式，單擊“應用”即可。

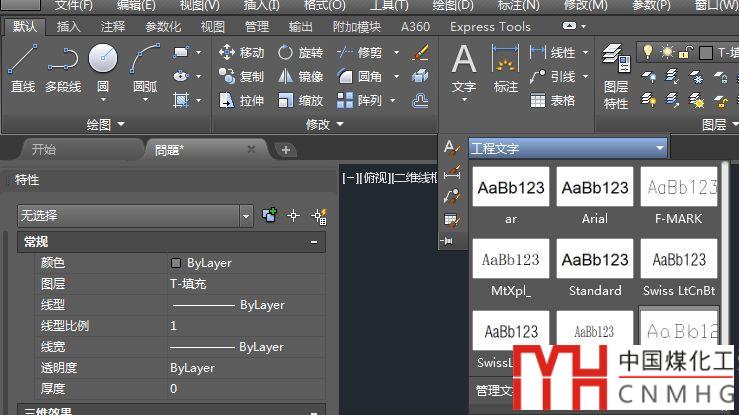

設置完此文字樣式，可以嘗試前一節講解的內容來創建單行文字和多行文字，看看文字樣式的效果。然后還可以嘗試創建其他文字樣式，比如取消勾選“使用大字體”，選擇“宋體”、“黑體”等操作系統的字體試試，多設置幾種樣式后，可以再文字樣式下拉框中切換“當前文字樣式”，然后再書寫文字看看不同文字樣式的效果，如下圖所示。

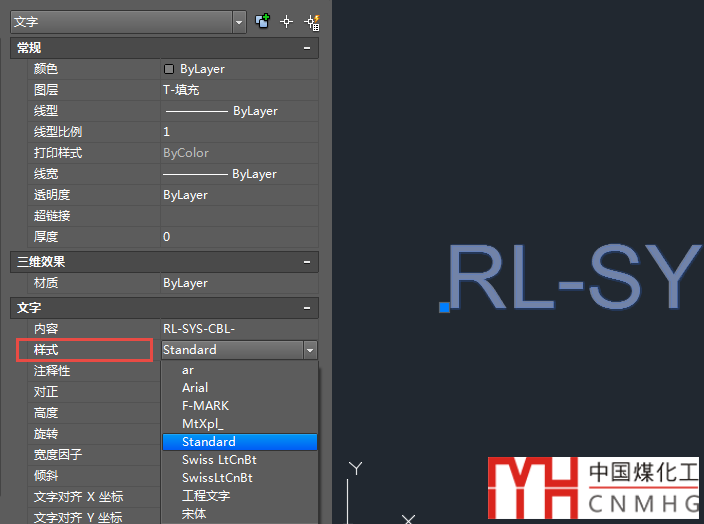

也可以選中寫好的文字，在特性面板（CTRL+1）中切換文字樣式，觀察文字的字體變化，如下圖所示。

在使用某種文字樣式書寫文字后，可以再打開文字樣式對話框，修改文字樣式的字體，觀察文字的字體變化，對文字樣式的作用有更深入的了解。

注意：文字一旦寫好，可以通過文字樣式改字體、傾斜、反向等設置，但高度卻不再受文字樣式的控制。

總結：

上面我們介紹的設置文字樣式的基本操作，并簡單介紹了CAD可使用的幾種字體。當打開其他人繪制圖紙或自己輸入中文顯示為問號時，問題肯定出現在字體上，通過文字樣式對話框可查看這些文字使用的字體，最好的解決辦法是找到原字體后，將字體文件復制到CAD的fonts目錄下，實在不行也可替換成其他類似字體。
