前面的文章我們介紹了西門子SIMATIC ET200分布式家族成員的ET200S，ET200SP，ET200M和ET200MP。這些分布式系統有一個共同的特點：其IP防護等級均為IP20。換句話說，這些分布式模塊必須安裝在控制柜中。那么問題來了，對于那些環境惡劣、安裝控制柜困難的場合，SIMATIC 有什么解決方案呢？今天這篇文章，我們就來認識下SIMATIC ET200家族的另一成員：ET 200pro。

SIMATIC ET 200pro的防護等級可以達到 IP65/IP66，因此它不需要安裝到控制柜中；ET 200pro支持Profibus和Profinet兩種現場總線；可以連接數字量模塊、模擬量模塊、電機啟動器、變頻器、氣動模塊及RFID模塊；支持故障安全模塊；所有的模塊均支持熱插拔功能；支持模塊級和通道級兩種診斷功能；模塊的抗震性能很高，支持瞬間20g、連續5g的沖擊；可以在最大零下25度的環境中運行；

ET 200pro用于Profibus總線的接口模塊包括：IM154-1 DP Standard（標準型） 、IM154-2 DP HF（高性能型）。兩種接口模塊最大能擴展的IO模塊的數量均為16個（包括數字量、模擬量、電機啟動器、變頻器、氣動單元等模塊）；輸入/輸出地址空間為244/244字節；IM154-2 DP HF（高性能型）接口模塊還支持連接Profisafe故障安全模塊；

ET 200pro用于Profinet總線的接口模塊是：IM154-4 PN HF（高性能型）。該模塊可以擴展的IO模塊的數量為16個（包括數字量、模擬量、電機啟動器、變頻器、氣動單元等模塊）；支持連接ProfiSafe故障安全模塊；

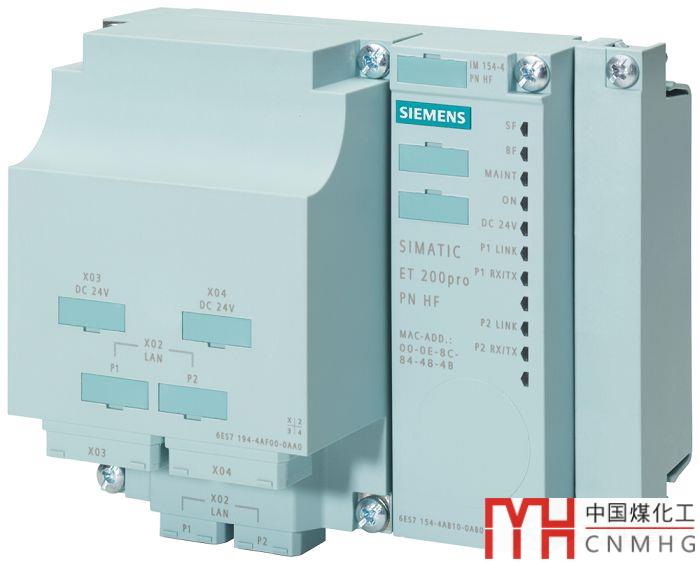

IM154-4 PN HF的外觀如下圖：

ET 200pro還具有兩款CPU模塊：IM 154-8 PN/DP和CPU 1516pro-2PN。

IM154-8 PN/DP基于CPU 315-2PN/DP，裝載存儲器的大小為8M，工作存儲器的大小384 KB；CPU位運算的最小時間為50ns，浮點運算的最小時間為450ns；有2個M12的Profinet接口和兩個Profibus-DP接口；防護等級為IP65/66，可用于環境惡劣的工作場合。

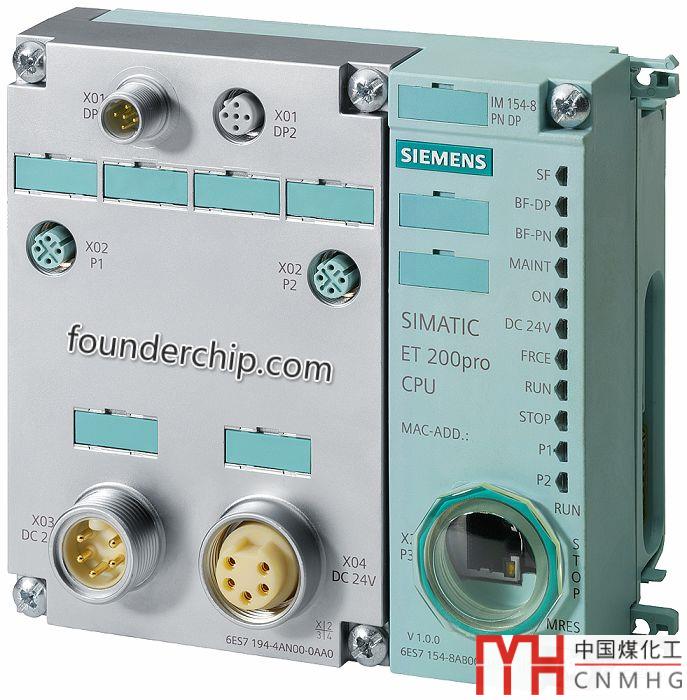

IM 154-8 PN/DP的外觀如下圖：

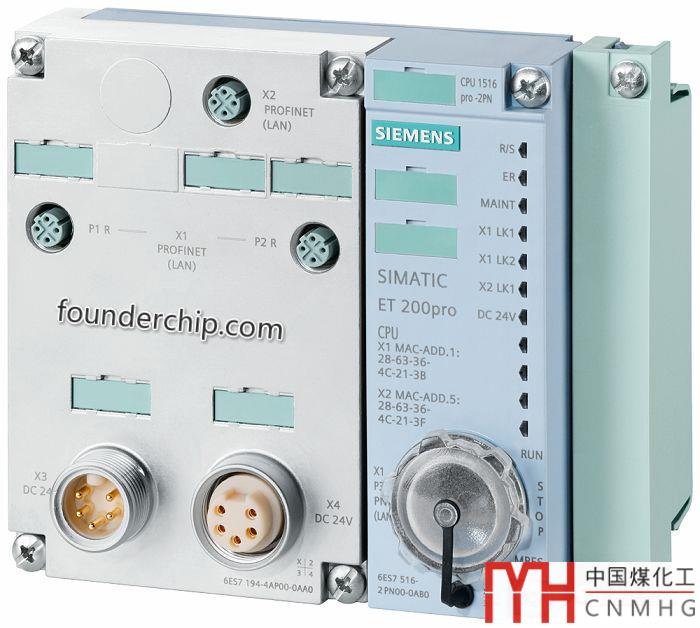

CPU 1516pro-2PN基于S7-1500的 CPU 1516-3PN/DP，它的裝載存儲器最大可達32G（SMC卡），集成的工作存儲器大小為1 M；位指令的運算時間為10 ns，浮點數運算的時間為64 ns；CPU 1516pro-2PN的外觀如下圖：

好了，關于ET 200pro的數字量輸入模塊、模擬量輸入模塊及RFID等模塊我們將在后續的文章中介紹，官網（www.founderchip.com）提供本文PDF版本下載。
