前面的文章我們介紹了西門子的PNPN耦合器，今天我們來看看如何在西門子博途(TIA Portal)環境下對PNPN耦合器進行組態并進行必要的硬件配置。

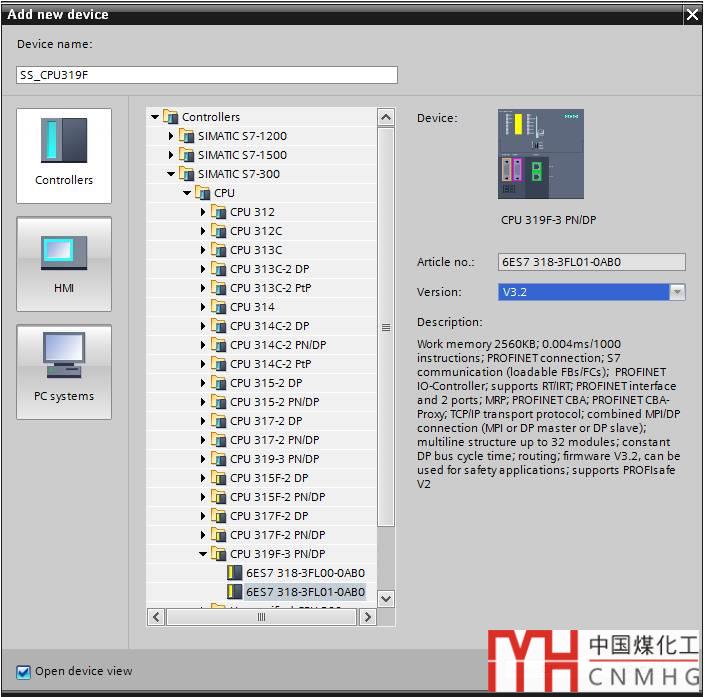

我們以CPU319F-3PNDP為當前Profinet網絡的CPU。首先打開西門子博途集成開發環境，雙擊導航菜單“添加新設備（add new device）”，在出現的對話框中，點擊“控制器（Controllers）”，在右邊的樹型菜單欄中找到CPU319F，并給它起個設備名“SS_CPU319F”，如下圖：

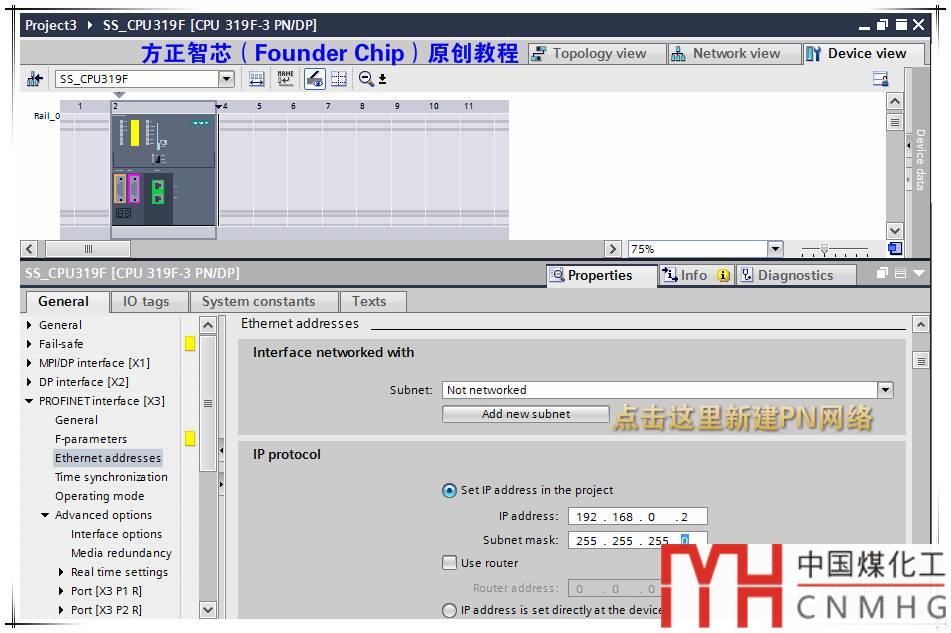

點擊OK確認后，CPU就添加到當前系統中了。然后在CPU的屬性中，找到Profinet接口（Profinet interface），找到“以太網地址（Ethernet address）”，在其右邊的子網（subnet）中單擊“添加新的子網絡（add new subnet）”，系統會自動添加一個新的Profinet子網，并命名為：PN/IE_1。

在IP協議（IP Protocol）欄目中，設置CPU的IP地址，如下圖：

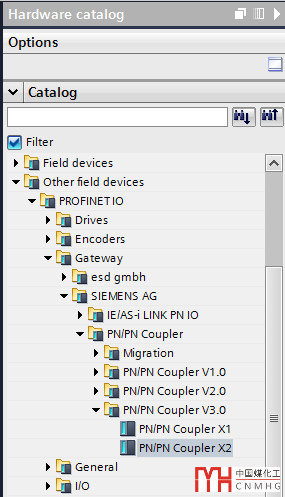

配置好Profinet網絡及IP地址后，接下來添加PNPN耦合器。切換到網絡視圖（Network View），在硬件目錄（Hardware catolog）中找到其它現場設備（Other field devices），依次打開各級菜單，找到PNPN耦合器（PN-PN Coupler），如下圖：

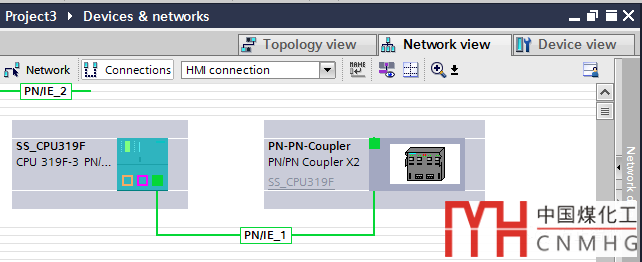

將PNPN耦合器拖拽到網絡視圖中，并將其連接到之前組態的PN/IE_1網絡中，如下圖：

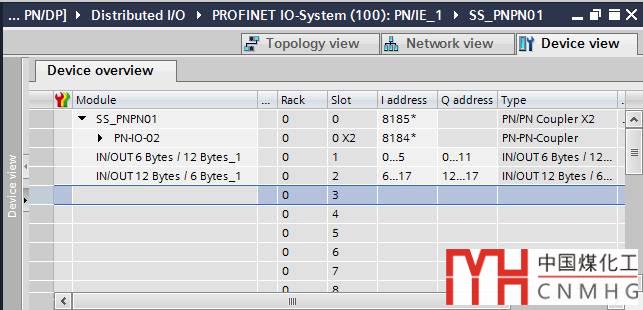

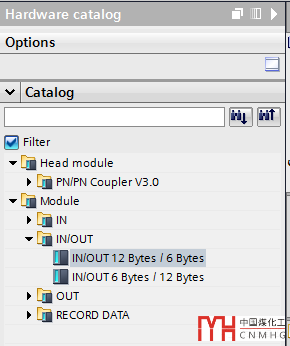

選擇設備視圖（Device View），將PNPN耦合器的設備名稱修改為SS-PNPN01。然后選擇設備概覽（Deive Data），添加交換數據的類型。交換數據可以根據需要定義，但耦合器雙方必須相互對應，本文以IN/OUT 6 bytes/12 bytes和IN/OUT 12 bytes/6 bytes為例，如下圖：

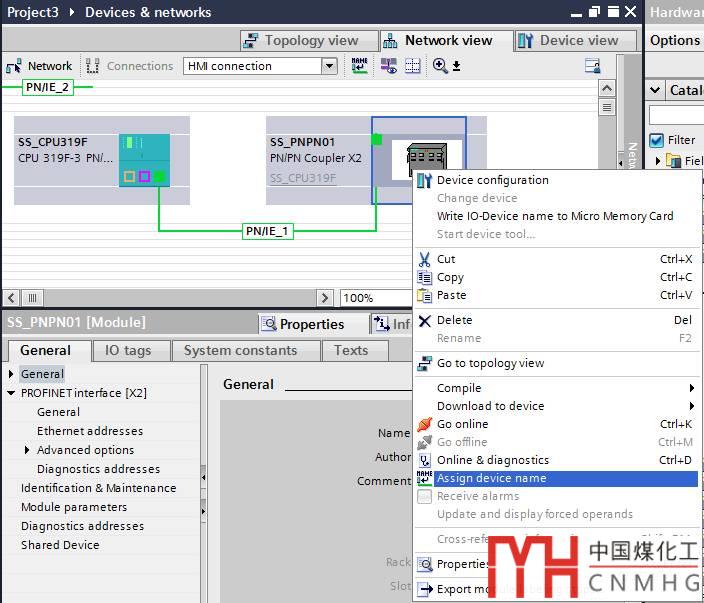

硬件配置結束后，可以編譯并下載到CPU中。然后連線給PNPN耦合器分配設備名。在網絡視圖中，選中PNPN耦合器，單擊右鍵，選擇分配設備名（Assign device name），將設備名改成我們之前分配的名稱：SS-PNPN01，如下圖：

此致，PNPN耦合器的硬件配置已經完成。按照同樣的方法設置另一個網絡的PNPN耦合器（交換數據相互對應）。這樣，兩者就可以交換數據了。
