為什么CAD插入相同圖框但尺寸卻相差很多？
網友在群里問一個像繞口令一樣的問題：兩副圖紙布局中的圖框和視口比例相同怎么顯示大小卻不一樣??？開始我也很疑惑，沒明白是什么意思，只要視口比例相同，里面顯示的圖形大小就應該是相同的啊!

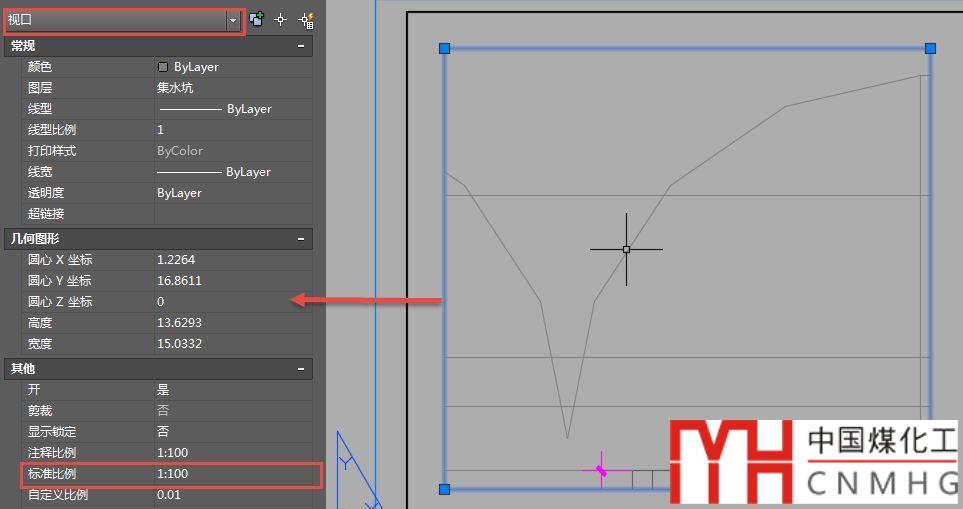

等看完他過來來的圖紙終于明白什么情況了，他在模型空間畫完圖，在布局空間插入了一個A2的圖框，然后在圖框內創建了一個視口，并將比例設置成了1:100，設置完本來應該顯示建筑平面圖的局部，但整個視口卻連一個門都沒顯示全，如下圖所示。

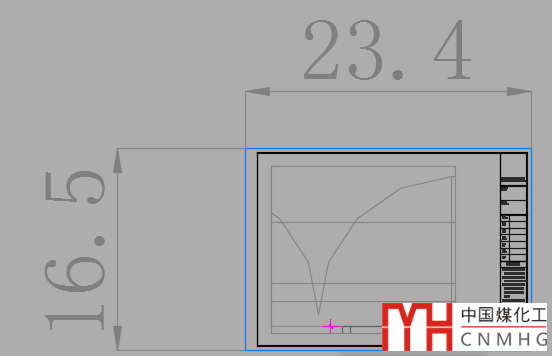

由于他只把注意力放在了圖框和視口比例上，認為圖框是直接按照1:1插入的，應該沒有問題，其實檢查一下圖框的尺寸就會發現問題了，測量一下圖框的尺寸會發現并不是標準的A2圖框的尺寸，如下圖所示。

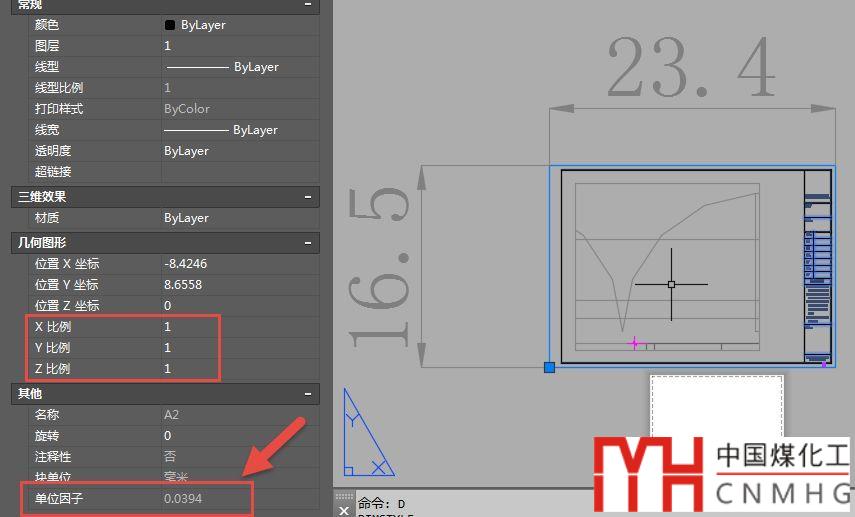

為什么會這樣呢？選中圖框，打開特性面板（CTRL+1），可以看到這個圖框雖然各軸向的比例都是1，但下面還有一個單位因子是0.0394。
這個才是問題的根源！
問題原因：
圖框和當前圖紙的單位不一致！

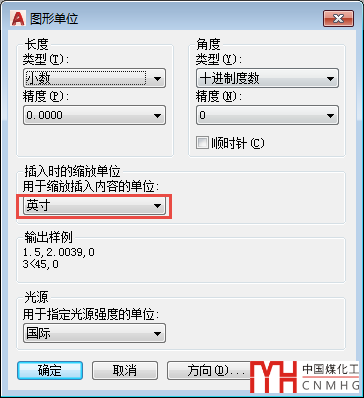

圖框是一個塊文件，文件插入時的縮放單位是毫米，而這張圖紙的單位設置則是英寸，如下圖所示。

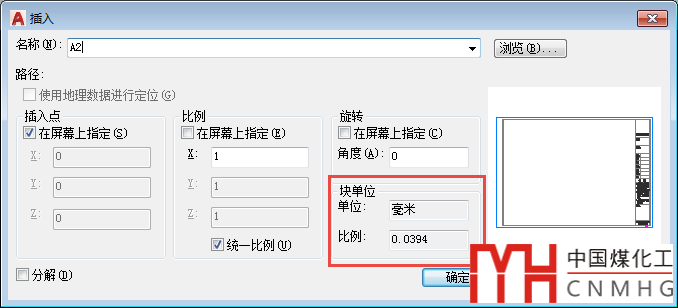

在將圖框文件插入到當前圖的時候，雖然比例設置是1，但會根據單位不同進行轉換，也就是要將毫米轉換成英寸，因此圖框的尺寸值變小了25.4倍，如下圖所示。
圖框按照英寸計算還是A2的尺寸，而但繪制的時候是按照毫米輸入的，單位設置成英寸等于放大了25.4倍，自然里面放的圖形就少了。
解決辦法：
修改單位設置！

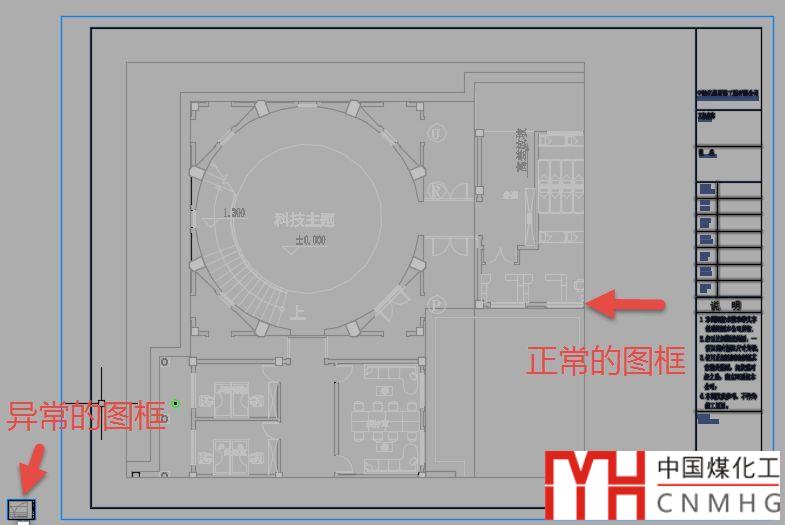

網友的問題顯然是當前圖紙的單位設置錯了，只需要將當前圖的單位設置成毫米，然后重新再插入圖框，圖框的尺寸就會正常了，如下圖所示。
之前的文章中介紹過單位的作用，也講過插入外部參照時尺寸不匹配的問題，但發現遇到這個問題的人還是挺多的。
為什么CAD外部參照插入后圖形不匹配？
這里再強調一遍：
CAD的單位設置對單張圖紙沒有什么影響，這個單位叫“插入時的縮放單位”，當插入圖塊文件或外部參照時這個單位就會起作用，所以圖紙的單位要統一或匹配。
在畫圖的時候必須規范，不要隨意去修改一些設置，這些設置可能在當時看不出影響，但后面可能會給我們帶來困擾。
