在計算面積的時候我們有時會利用多段線、面域或填充。如果區域比較復雜，比如有多個不相連的區域，或者區域中間有嵌套區域（孤島）的話，用填充算面積就很方便，拾取一個點或多個點（或選中多個對象）填充后，選中填充，就可以查詢LI或直接在特性面板（CTRL+1）中查看面積，如下圖所示。

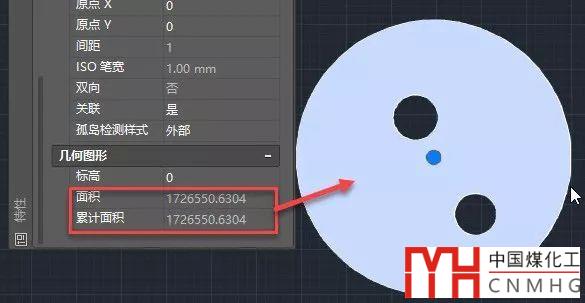

帶孤島填充

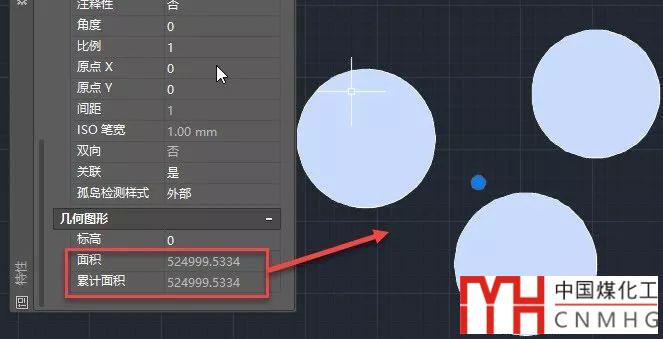

多個區域組成的填充

CAD填充比例是怎么算的？

CAD中如何計算面積？CAD計算面積的方法和命令匯總

但昨天有一位網友問了這樣的問題，為什么填充看起來很正常，卻查詢不到面積呢？

這樣的問題我以前遇到過，但當時只是覺得填充邊界可能有問題，并沒有認真研究。這次網友將圖紙發過來了，就花時間研究了一下，還真發現了一些線索，至少確認了一種情況可能導致填充沒有面積屬性，大家以后遇到類似的問題可以看看是不是也是如此。

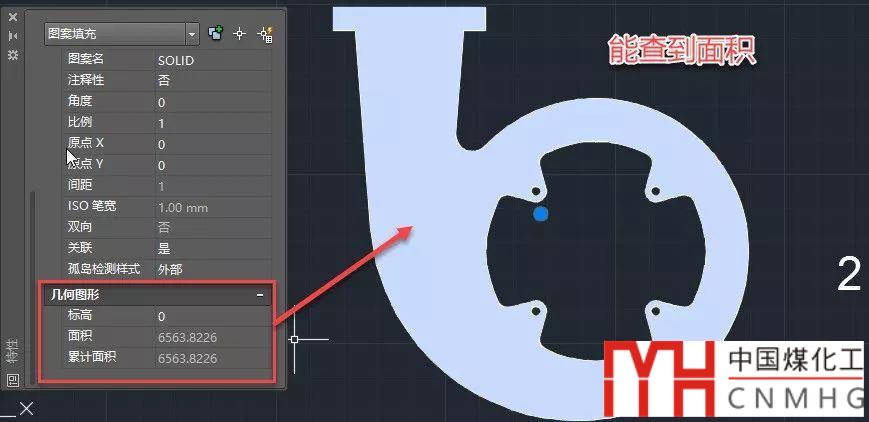

網友發過來圖紙有兩個看上去相同形狀的填充，一個可以查詢到面積，一個卻沒有面積，如下圖所示。

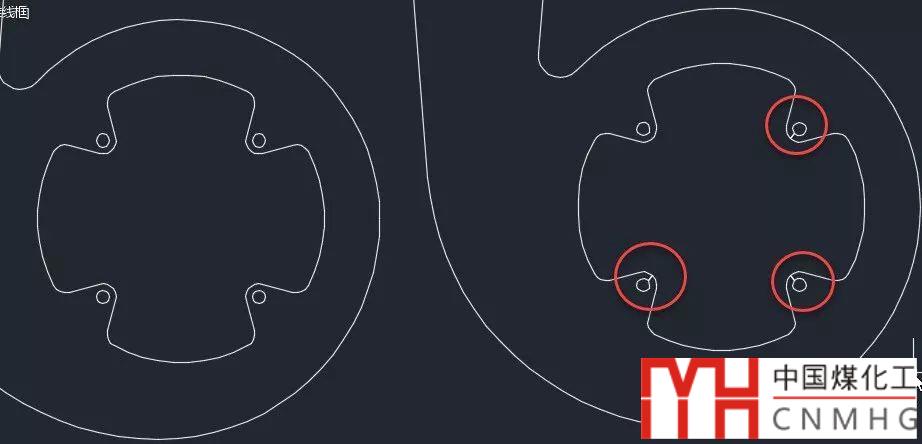

兩個填充看上去完全一樣，但到底有什么不同呢？！可以看到下圖中填充區域內多了三條短線，估計跟這幾條短線有關。

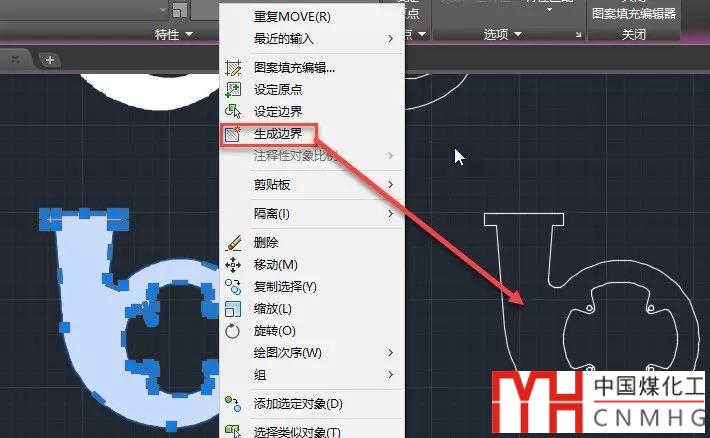

下面我們用一種方法來看看兩個填充到底有什么區別，選中兩個填充，將填充移動到邊界線外，然后在右鍵菜單中選擇生成邊界，如下圖所示。

兩個填充的邊界確實因為那幾條小短線而有所不同，如下圖所示。

因為填充內部的封閉區域間有一條貫穿的線，就是這種情況導致CAD無法計算出填充的面積來。

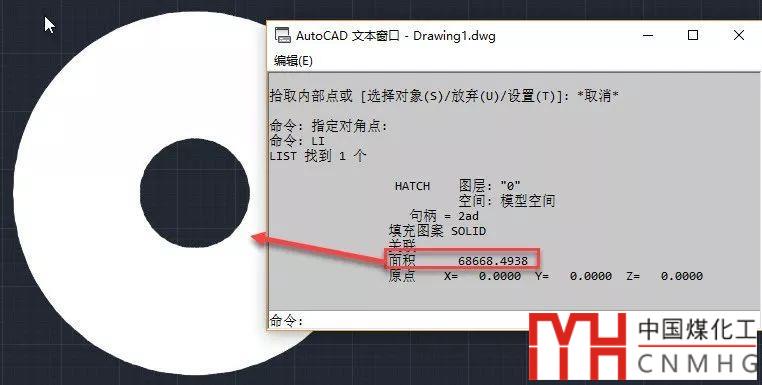

我們可以用一個更簡單的樣例來證實一下，畫兩個同心圓，在兩個圓中間填充，這樣是可以查詢到面積的，如下圖所示。

將填充刪掉，畫一條直線橫穿兩個圓，直線可以穿過圓心，也可以不穿過圓心，然后再拾取點填充一次，這次就查不到面積了，如下圖所示。

最后總結一下，填充區域是由一系列封閉區域組成，當封閉區域相互嵌套，也就是存在孤島時，當有線貫穿某個封閉區域，如果線只是貫穿填充中間的空白區域，不影響面積的查詢；如果線在填充范圍內，就會導致沒有面積屬性。網友發過來的圖和上面簡單的例圖都符合這種情況。

如果我們遇到填充查詢不到面積的情況時，可以先檢查一下是否有上面分析的狀況存在。如果確實存在上述情況，想通過編輯填充，比如刪除邊界線來解決問題好像行不通，只能刪除有問題的填充后重新進行填充。在重新填充前可以先處理一下這些影響面積計算的線，將線直接刪除后填充肯定可以，但如果這些直線是有用的，我們可以用下面方法處理：

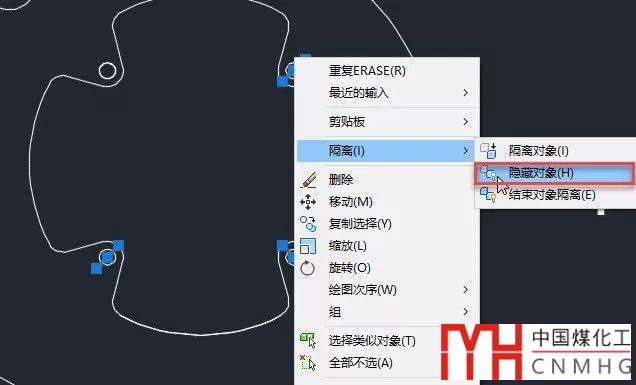

一、選中那些影響填充邊界的直線，將這些直線臨時隱藏，如下圖所示。

隱藏后再填充就跟網友發過來的圖2一樣了，填充完后可以取消隔離將這些線重新顯示出來。

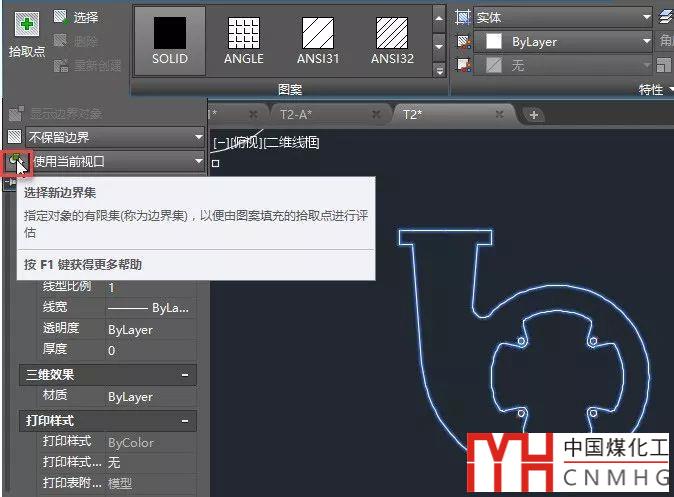

二、在填充前先創建邊界集，在邊界集中將這些直線排除，如下圖所示。

因為直線不在邊界集中，再拾取區域，雖然直線仍顯示，也不會參與填充區域的計算。

為什么這樣的線會影響填充面積計算，CAD內在這種狀態下到底怎么算的，這個我也不清楚。試了一下其他CAD，這種情況都無法正常計算，比如在浩辰CAD中可以計算出這種填充的面積，但面積值與實際值差別很大，明顯也不正確。我們也不必去深究CAD為什么會出現這種問題了。

我們知道這種情況可能會導致填充無法查詢面積，以后要避免創建出類似的填充，就算遇到也知道怎么處理就好了！

上面只是根據網友提供的例圖分析出的一種原因，還無法確認是否還有其他情況導致無法計算出面積，如果大家遇到同類問題但又不是上述情況時，可以把圖發過來，一起分析一下原因。
