在CAD中插入光柵圖像很簡單，直接在菜單中選擇：插入>光柵圖像就可以將各種格式的圖片（*.bmp*.jpg*.tif*.tga等）插入到圖紙中。將圖片以圖像參照的方式插入DWG中，不但不會增加DWG文件的體積，而且即便是圖片的尺寸非常大，插入速度也不會受到明顯的影響。

但使用插入方式，將圖紙傳給其他人時必須同時將圖像文件一起發過去，否則對方打開時就看不到圖像；如果自己沒注意移動或刪除了圖像文件，自己打開圖的時候也一樣無法顯示圖像。

因此經常有人問：能不能將圖像直接保存到CAD圖紙里，這樣就不用管圖像文件了。當然有辦法了！那就是將圖像以O(shè)LE的方式嵌入到CAD圖紙中。

復制粘貼

OLE其實大家并不陌生，我們將EXCEL表格或WORD文檔直接復制粘貼到CAD圖中時就會生成一個OLE對象。是不是我們直接從圖像處理軟件中復制圖片到CAD也會變成OLE呢？是的，這樣粘貼肯定可以生成OLE，但圖片效果卻會隨軟件不同而不同。假如你用的是Photoshop(PS)，粘貼后可以直接顯示圖片，雙擊圖片可以直接返回PS對圖片進行編輯。如果你沒有裝類似PS這樣專業級的圖像處理軟件，只能使用WINDOWS附件中的“畫圖”，直接復制粘貼到CAD后通常也可以，但個別版本的CAD粘貼后會顯示為白色方塊。

下面我們已PS為例簡單說一下操作步驟。

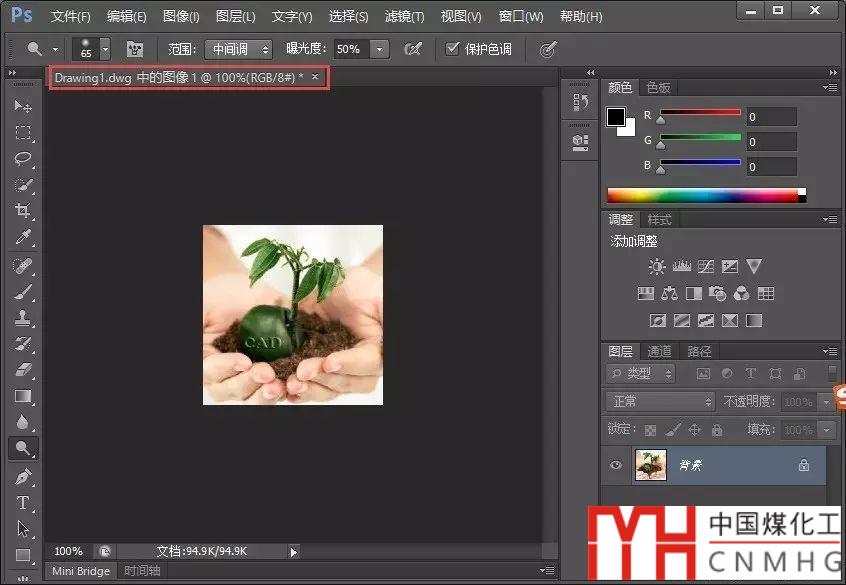

1、啟動PS，再PS中打開要插入的圖片，然后選擇要復制粘貼到CAD中的部分，如果要整圖復制粘貼到CAD，可以直接按CTRL+A，全選，如圖所示。

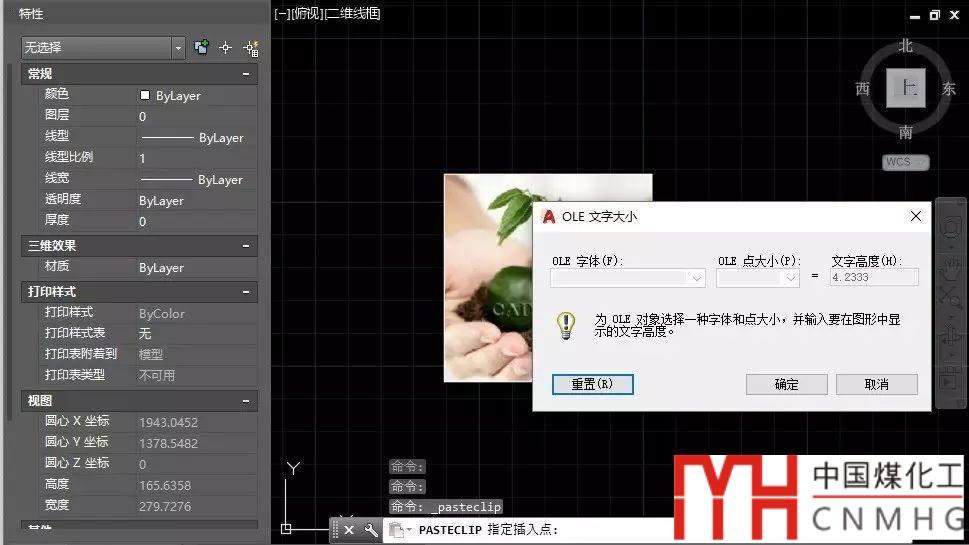

2、按CTRL+C，將選中的圖片復制到WINDOWS的剪貼板。切換到CAD軟件，按CTRL+V，軟件會提示指定插入點，單擊確定圖像粘貼的位置后，高版本會彈出一個“OLE文字大小”對話框，如圖所示。

當我們粘貼WORD文檔或EXCEL表格的OLE對象時，這個文字大小是有有意義的，但粘貼圖像時這個對話框可以忽略，直接關掉。

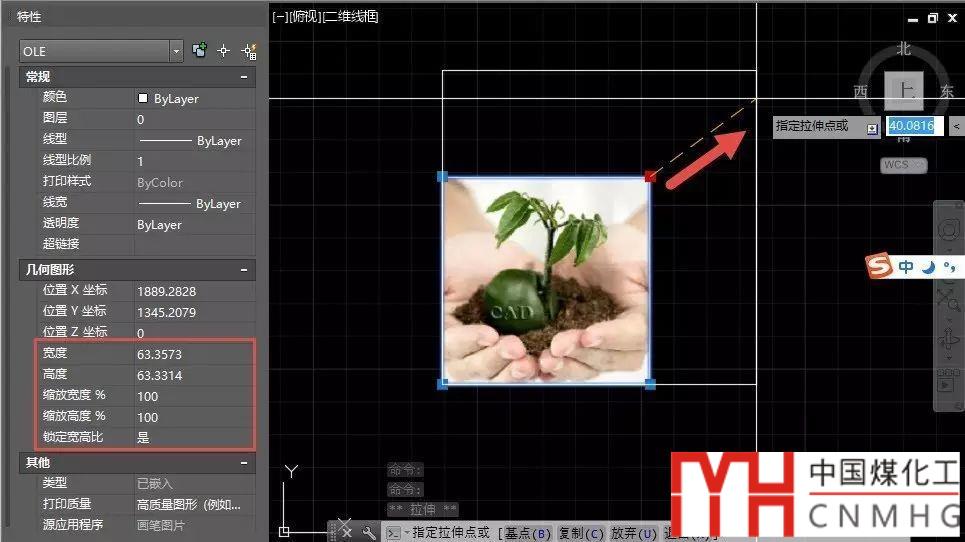

將圖像以O(shè)LE形式插入到CAD圖中就是這么簡單，插入后我們可以通過拖動夾點或在特性面板中調整參數來修改圖片的尺寸。

在CAD大部分版本中，圖片的高寬比是不變得，只能等比縮放，但到了2017，圖片可以高寬的比例可以不一致了。

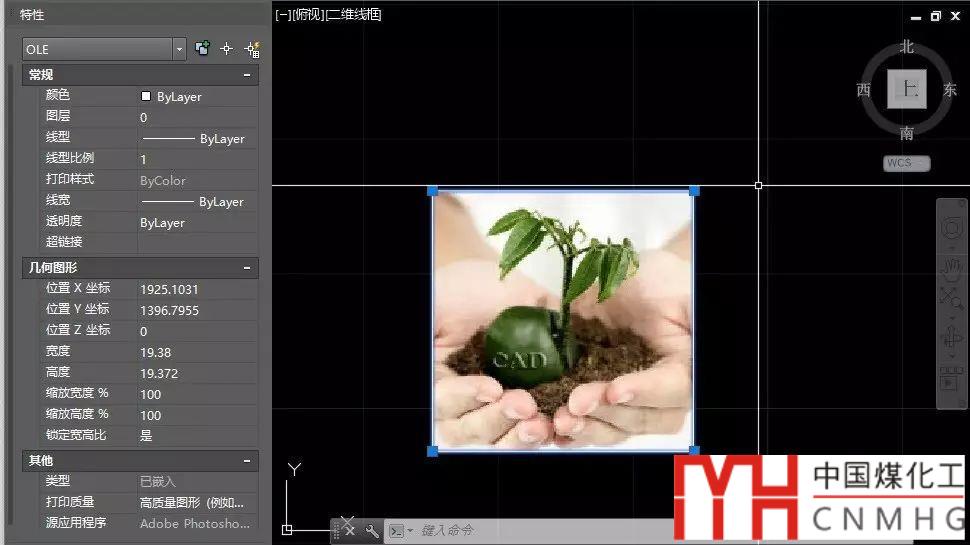

從PS里將圖像以O(shè)LE形式粘貼到CAD圖紙中后以后，雙擊圖像還可以返回PS里進行編輯。

插入OLE對象

有人可能沒有裝PS，但WINDOWS肯定都帶有畫筆，我們可以打開畫筆進行復制粘貼。

從CAD內部就可以直接打開畫筆并將圖片以O(shè)LE的方式插入，操作步驟如下。

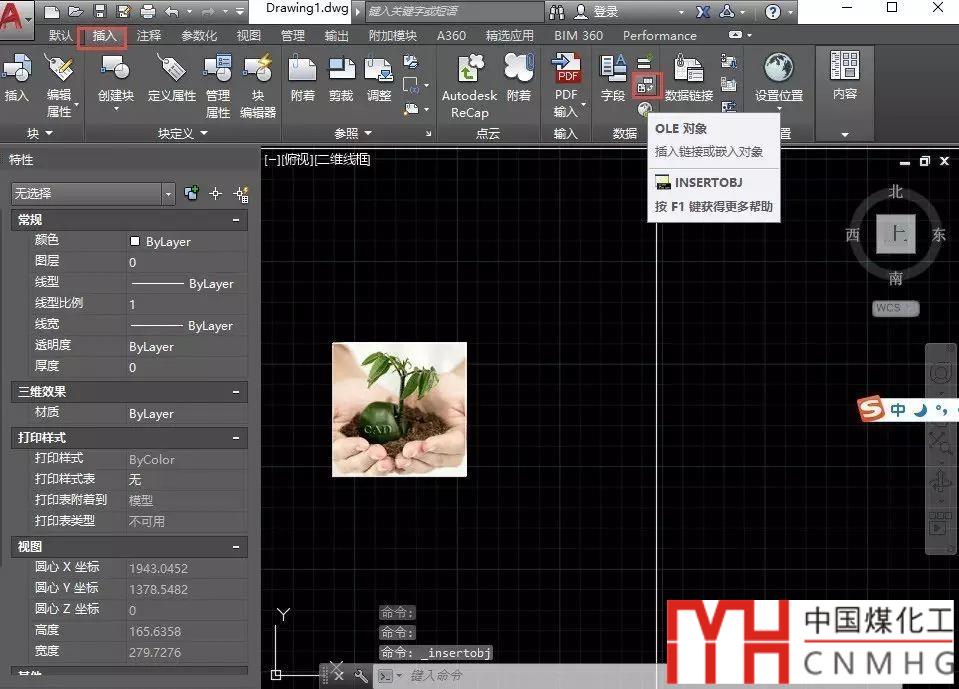

在插入菜單或面板中找到插入OLE對象的命令，或者直接輸入INSERTOBJ命令，打開插入OLE對象對話框。

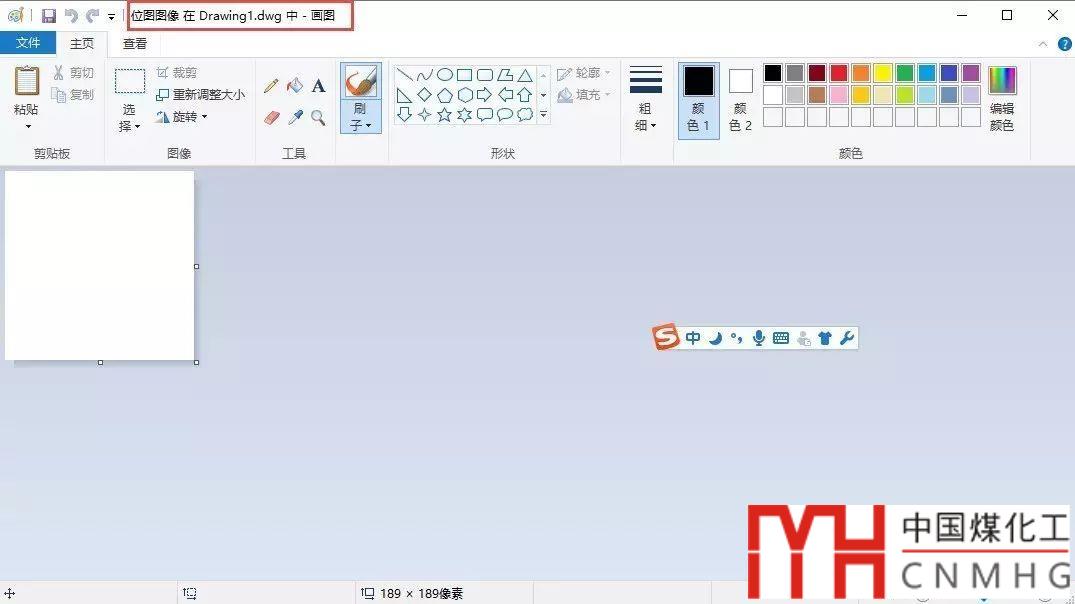

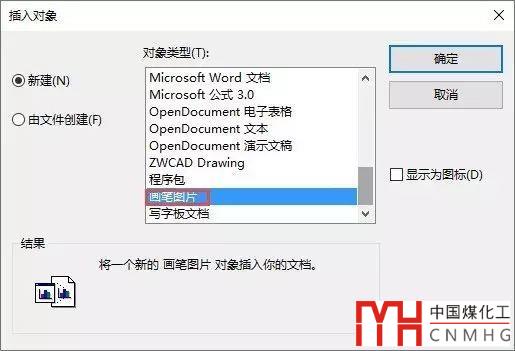

對話框中我們可以看出CAD可插入的各種OLE對象類型，如果裝了OFFICE，里面應該會有WORD、EXCEL，如果裝了PS，也會有PS。我們到對話框的底部找到“畫筆圖片”，單擊選中，然后單擊“確定”按鈕關閉對話框，畫圖軟件就會自動啟動，如圖所示。

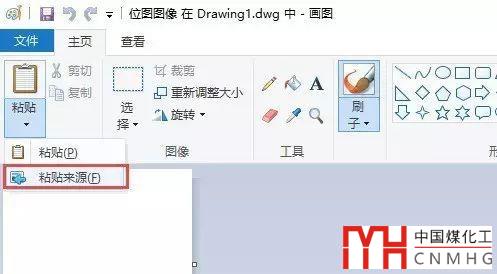

單擊粘貼按鈕下面的箭頭，選擇"粘貼來源"。

瀏覽選擇要插入的圖片文件后，圖片會顯示到畫圖軟件中。

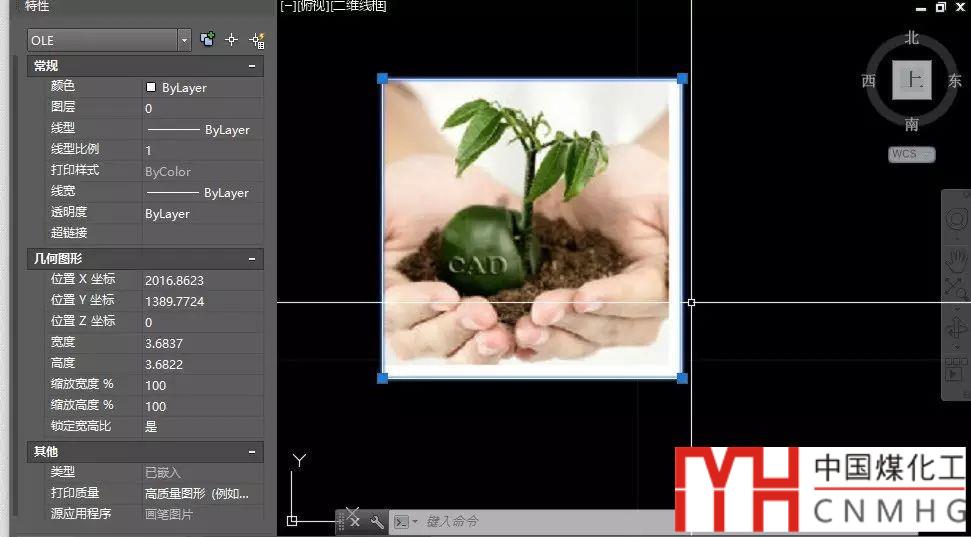

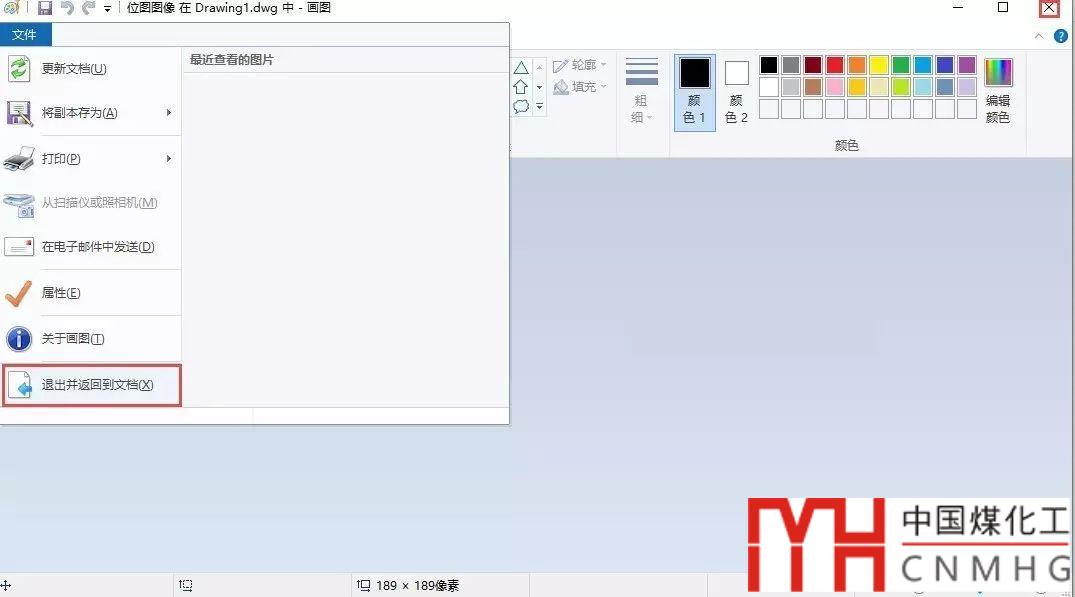

單擊文件菜單中最后一項“退出并返回到文檔”或者直接單擊畫圖軟件右上角的關閉按鈕，關閉畫圖軟件，我們可以看到圖片就已經以O(shè)LE的形式插入到圖紙中了。

OLE對象不僅可以保存到圖紙內部，還可以雙擊返回到原軟件中進行編輯，我們可以從WORDEXCELPS畫圖中將文檔、表格、圖像以O(shè)LE的方式粘貼到CAD中，我們也可以從CA中將圖形以O(shè)LE的方式復制粘貼到EXCELWORDPPT文檔中。

相比于插入圖像文件的好處就是OLE圖像會保存在CAD圖紙中，不需要附上圖片文件，我們可以用OLE圖片在圖框中插入公司的LOGO和個人的簽名的掃描圖片，也可以在圖中插入一些小的圖片。

如果圖像文件很大，比如高分辨率的地形圖，我們還是建議用插入圖像（ATTACHIMAGEATTACH）的方式，因為這種方式圖紙文件中只需保存一個圖像的文件名，不會增加圖紙文件的大小。但如果想顯示圖像的話，圖像必須在原路徑或者跟圖紙再同一文件夾下。

• 以上技巧適用于AUTOCAD和浩辰CAD等類似軟件
