當我們?cè)贑AD執行某些命令的時候，本來命令是帶對話框的，卻突然不彈出對話框，變成了命令行提示了，最常見的是打開和保存文件不彈出對話框，這些通常是因?yàn)橄到y(tǒng)變量被修改了的緣故，下面就介紹一下控制對話框的幾個系統變量。

一、控制顯示文件對話框的變量

CAD打開和保存圖紙時通常都會彈出對話框，但有時不知改了什么設置，打開和保存文件時不彈出對話框，只是在命令行出現提示，需要輸入目錄名、文件名，很麻煩。如下圖所示。

要輸入文件路徑和文件名，很麻煩。不僅打開和保存文件是這樣，當打開的文件缺少字體時，也會彈出文本對話框，出現一大堆提示，最后讓我們輸入字體名稱，如下圖所示。

上面的截圖是一位朋友在信息上發過來的，一開始我沒太明白他問的是什么意思，以為就是缺字體，讓他去找字體。后來才知道他問的是為什么沒有彈出對話框。

如果打開保存時不彈出對話框，可以雙擊圖紙打開或直接從WINDOWS資源管理器拖動到命令行的。如果出現上述提示替換字體的提示也簡單，只需回車先不替換，回頭再到文字樣式（ST）對話框中去處理。

大家習慣用對話框，為什么突然打開、保存、替換字體都出現了這樣的命令行提示呢？怎么解決呢？

其實原因很簡單，CAD中有一個系統變量：FILEDIA可以控制這種狀態。這些變量個人一般不會去設置，應該是一些專業軟件和插件進行設置的，這樣他們?cè)谔幚砦募r(shí)可以不會彈出的對話框，可能運行出錯或程序編得有問題，導致執行完以后這些變量沒有恢復默認值。如果你的機器經常出現這種情況，你可以關注一下運行過哪些程序后會出現這種情況。

解決方法如下：

在命令行輸入：filedia，回車，當前值應該是0，輸入1，回車。

你再試一下打開、保存、替換字體這些就能正常顯示對話框了。這個變量名有點長，其實不難記，前面是file（文件），后面是dialogue(對話框)的前三個字母。

另外還有一個變量Startup，會影響新建文件和軟件啟動時是否彈出公英制選擇的那個對話框，設置為1時，會彈出“創建新圖形”對話框，如果設置為0，將直接讓你選擇模板文件。

二、插入屬性塊時是否彈出對話框

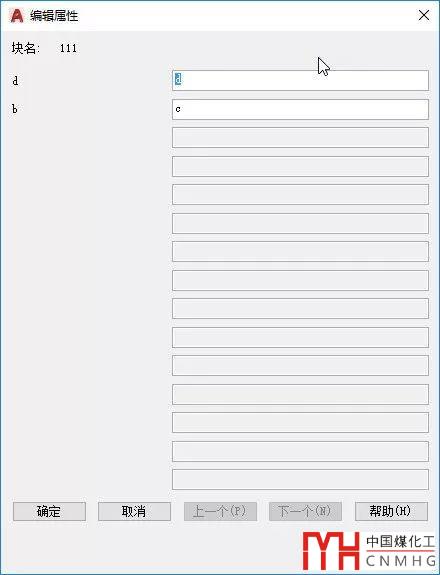

當我們插入屬性塊，會提示我們輸入屬性值，有時會彈出對話框，如下圖所示。

我們需要用鼠標或按TAB來切換輸入內容并還需要確定關閉對話框，如果希望直接在命令行輸入屬性值，可以將ATTDIA變量設置為0，這樣插入圖塊的時候就可以在命令行依次輸入屬性值后回車，如果不改默認值，直接回車就可以，如下圖所示。

三、控制命令對話框的變量

有幾次網友問命令怎么突然不彈出對話框了，查了一下確實有一個變量可以可以控制命令對話框的顯示，變量是CMDDIA，但試了一下將這個變量設置為0，大部分帶命令的對話框還是會彈出對話框，我看了AUTOCAD 2018幫助里給了一個說明和命令列表，我試了常用的PLOT或標注文字和引線文字的編輯，似乎都不起作用。不過我也只能將AUTOCAD的幫助內容粘貼到這兒了。

CMDDIA（系統變量）

控制執行 DIMEDIT 和 QLEADER 命令時在位文字編輯器的顯示，以及基于 AutoCAD 的產品中的某些對話框的顯示。

在腳本中，某些命令會自動隱藏某些對話框或在位文字編輯器。在其他情況下，將 CMDDIA 設置為 0（零），或者在命令的命令行版本（以短劃線開頭）可用時使用它。

下列 AutoCAD 命令的對話框以 CMDDIA 為準。

• DBCDEFINELT

• DBCDEFINELLT

• DBCDELETEELT

• DBCDELETEELLT

• DBCDELETEQRY

• DBCDISCONNECT

• DBCEDITQRY

• DBCEDITTABLE

• DBCEXECUTEQRY

• DBCEXPORTLINKS

• DBCNEWQRYTABLE

• DBCONFIGURE

• DBCRELOADLABELS

• DBCVIEWLINKEDTABLE

• DBCVIEWTABLE

• LAYOUTMERGE (Express Tool)

• LEADER

• PLOT

• REDIR (Express Tool)

• SOLIDEDIT

• SYSVARMONITOR

• TCASE (Express Tool)

• TEXT

• XATTACH

• -XREF

此外，某些特定于基于 AutoCAD 的產品的命令也以 CMDDIA 為準。

上述內容摘自AUTOCAD 2018的幫助，但我試了其中的PLOT、TEXT、XTTACH、LEADER，都沒有看出CMDDIA設置成0和1有什么效果。估計是高版本CAD的多行文字編輯器采用了命令面板，沒有對話框，估計在使用對話框的低版本，在編輯標注或引線文字的時候是可以看出區別來的。

四、手動或程序控制不顯示對話框

CAD為了二次開發的需要，帶對話框的命令都提供了命令行模式，例如創建圖塊、插入圖塊等很多命令，這樣二次開發在這些命令的時候可以直接寫入?yún)?shù)，不會因?yàn)閺棾鰧?duì)話框使程序中止。

在命令名或命令的別名前加一個橫杠就可以使用命令行模式，例如輸入輸入-H或-HATCH都可以在命令行設置填充參數，如下圖所示。

其他命令大家也可以試試，例如輸入-B、-I就可以不彈出對話框創建圖塊和插入圖塊。

有些網友很多命令不彈出對話框感覺就像是在執行命令時自動前面給加了-似的，但原因一直沒有弄清楚。

五、控制一些提示信息對話框的顯示

在一些二次開發程序里不希望顯示一些命令的提示信息或?qū)υ捒?，也可以通過變量設置，這個變量就是EXPERT，有些專業軟件會將這個變量設置寫入到AUTOCAD自動加載的LISP程序中。關于這個變量大家了解一下就好了，我將AUTOCAD幫助粘上來，感興趣的可以看一眼，不感興趣的可以忽略。

EXPERT（系統變量）

控制是否顯示某些特定提示。

當提示被 EXPERT 禁止時，將執行正在處理的操作，而認為用戶在提示時輸入了y。

注：設置 EXPERT 可以影響腳本、菜單宏、AutoLISP 及命令函數。（不適用于 AutoCAD LT。）

除此以外，HPDLGMODE變量可以控制填充命令是彈出對話框還是使用命令面板，低版本不支持此變量。高版本CAD陣列的對話框模式和命令面板是兩個命令，要使用對話框模式需要調用ARRAYCLASSIC命令。

AutoCAD高版本怎么把填充對話框調出來？

AutoCAD高版本怎么把陣列對話框調出來？

FILEDIA變量問題遇到得比較多，現象很明顯，也很容易解決，但網友遇到的其他命令不彈對話框的情況，我在CAD幫助里反復搜索，也只找到上面這些控制對話框顯示的變量和方法，并沒有找到解決方法。如果哪位網友遇到類似情況并找到的問題所在，請留言。

以上技巧適用于AUTOCAD和浩辰CAD等常用CAD軟件。
