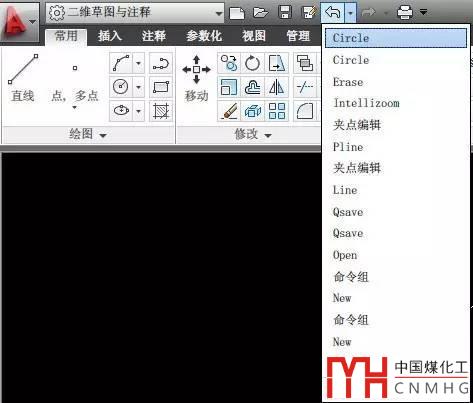

在畫圖的過程中都難免會誤操作，因此CAD與WORD、EXCEL等其他軟件一樣，在誤操作后可以通過“放棄”來取消剛進行的操作，Windows軟件的常規操作也適用于CAD，如在工具欄點“放棄”按鈕，按快捷鍵CTRL+Z，點“放棄”按鈕后的下拉箭頭查看剛進行的操作并選擇回退到哪一步，如下圖所示：

除了跟常規應用軟件的類似的撤銷操作外，CAD內部還提供了多種命令和操作方法來撤銷操作，下面就簡單給大家介紹一下。

一、UNDO命令

UNDO是撤銷的基礎命令，無論是按CTRL+Z，單擊工具欄的撤銷按鈕，其實從根源上來說都是調用UNDO命令。因為有了撤銷按鈕、快捷鍵CTRL+Z或U，大家一般很少用UNDO命令。

但如果想真正了解CAD的撤銷操作，就有必要了解一下UNDO命令的各個選項的作用，當我們輸入UNDO命令回車或空格后，會彈出下列提示：

命令: UNDO
當前設置: 自動 = 開，控制 = 全部，合并 = 是，圖層 = 是
輸入要放棄的操作數目或 [自動(A)/控制(C)/開始(BE)/結束(E)/標記(M)/后退(B)] <1>:

默認的選項是讓我們輸入要放棄的操作數目，而直接回車的話可以直接執行< >里的選項，撤銷一步操作。我們可以看到UNDO命令有很多的參數，在執行UNDO的時候首先會告訴我們一些關鍵參數的當前設置：當前設置: 自動 = 開，控制 = 全部，合并 = 是，圖層 = 是。UNDO的這些參數都有什么作用呢？下面不妨給大家簡單介紹一下。

自動（A）

將宏（如菜單宏）中的命令編組到單個動作中，使用這些命令后可以通過單個U命令撤銷。常規界面中面板或菜單中的命令通常都只會執行一個命令，只是有些會加上一些判斷，有些是執行某個命令的某個參數，所以這個自動選項開關看不出效果。如果一個宏或菜單宏中同時執行多項操作，自動打開關閉就可以看出區別了。但一般情況下我們沒有必要去調整這個操作。

控制（C）

改變撤銷命令的設置，例如打開、關閉或改變可撤銷的命令數，輸入C回車后可以看到有多個控制選項如下：

輸入要放棄的操作數目或 [自動(A)/控制(C)/開始(BE)/結束(E)/標記(M)/后退(B)] <1>: c
輸入 UNDO 控制選項 [全部(A)/無(N)/一個(O)/合并(C)/圖層(L)] <全部>:

各控制選項的作用如下：

全部(A)

打開 UNDO 命令。

無(N)

關閉 UNDO 命令。不光 UNDO 命令不可使用，U 命令也被關閉，標準工具欄上的撤銷按鈕也失效。當 UNDO 命令處于關閉狀態時，在命令行輸入 UNDO 后按 ENTER 鍵，命令行只會是上一命令行提示。

當出現UNDO命令不能用的時候，可以檢查一下UNDO命令的控制選項是否被設置成“無”了。

一個(O)

設置 UNDO 命令一次只能撤消一步操作。當此選項生效時，在命令行輸入 UNDO 后按回車或空格鍵，命令行提示會被簡化成：

輸入選項 [控制(C)] <1>:

可通過輸入C還修改并回復設置。

合并（C）

我們在畫圖過程中經常會縮放和平移視圖，如果每一次平移或縮放都當做一次操作來撤銷的話，需要撤銷很多次，這里的合并就是將連續的平移或縮放合并成一次操作進行撤銷。

圖層（L）

跟縮放平移的操作類似，我們對圖層做的連續修改也可以合并成一步進行操作。

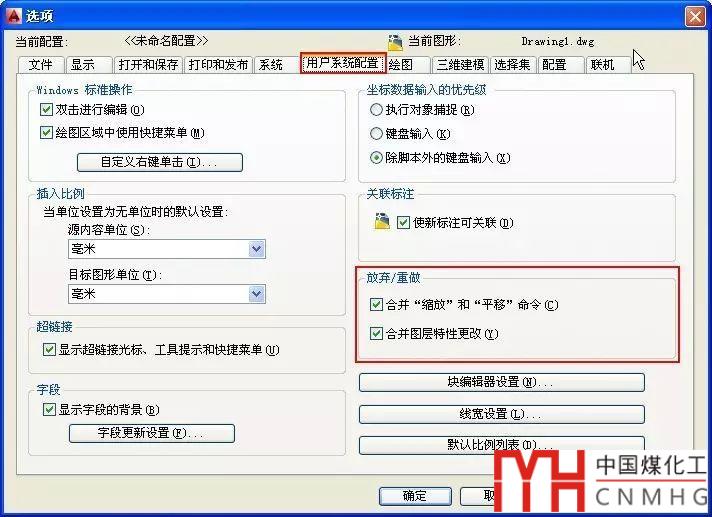

估計是提出需要控制合并縮放平移及圖層操作的用戶比較多，而大多數不知道這個設置隱藏在UNDO命令的二級選項中，因此AUTOCAD高版本在選項對話框里提供了選項，如下圖所示。

開始（BE）

將一系列操作編組為一個集合。在使用 UNDO 命令的“開始”選項后，所有后續操作都將成為此集合的一部分，直至使用“結束”選項。UNDO 和 U 命令將編組操作當作單步操作。

結束（E）

結束操作編組。如果使用了“開始”后而不使用“結束”，則在使用“撤消的步驟數”時將撤銷指定數量的操作，直到撤銷到設置UNDO開始點的操作為止。如果想繼續撤銷設置開始點之前的操作，必須按照命令行提示設置一個結束點（即使集合為空，也就是設置開始點后以后的操作已全部被撤銷）。對 U 命令也一樣。由“標記”選項放置的標記在 UNDO 編組中不顯示。

標記（M）

在撤消信息中放置一個UNDO標記?？梢杂煤笸耍˙）一次性撤銷標記后的所有操作，如果一步步撤銷的操作的話，當遇到標記時命令行會提示：發現標記。

后退（B）

如果在操作過程中設置了UNDO的標記，使用后退選項可以一次性返回到最近的標記位置。如果沒有設置UNDO標記，使用后退操作可以一次性撤銷記錄的所有操作。

上面簡單介紹了一下UNDO的所有選項，大家雖然感覺里面有些選項可能很有用，但估計在平時也不會去用到，因為設置起始、結束或標記都太麻煩，這些選項在一些二次開發的程序里可能會用到，大家如果感興趣的話也不妨試試，在一些特殊情況下用一下也挺方便的。

二、U命令

大多數人認為U是UNDO的別名（快捷鍵），就像L是LINE的別名一樣，實際并不是如此。輸入L和輸入LINE回車后，命令行的提示是一樣的，而輸入U和輸入UNDO后回車，命令行的選項并不相同，因此U并不單純是UNDO的別名（在別名文件PGP里也找到這個設置）。U相當于輸入UNDO命令后回車后輸入了1選項，也就是單步的UNDO。

U顯然更加方便，輸入少，不用輸入選項。于CAD回車就可以重復命令，我們在輸入U后，不停按空格就可以不?；赝肆耍浅７奖?。而且繪圖過程中我們通常會發現錯誤立即回退，很少有人記得需要回退幾步，更很少有人會在其中做標記了，在日常繪圖中大家通常會用U，而UNDO用得比較少。

三、其他撤銷操作

除了這些常規的命令，CAD還根據一些特定的需要設置了一些特殊的撤銷命令。

1、OOPS：恢復剛被刪除的圖形。

假如我們誤刪除了圖形后又進行了視圖調整、圖層調整等操作，我們希望保留當前的視圖和圖層設置，只是希望恢復被刪除的圖形，我們可以輸入OOPS后回車即可。

2、LAYERP：恢復之前的圖層設置

如果只想撤銷對圖層特性的修改，就可以用LAYERP命令，在命令面板和工具欄調用這個命令更方便一點，中文命令名叫：上一個，意思是上一個圖層狀態，如下圖所示。

在很早版本就有這個命令，但要命令生效，必須將LAYERPMODE變量設置為1，軟件才會單獨記錄圖層狀態，高版本此變量默認設置為1，無需設置了。

3、撤銷繪圖或修改命令中某一步

如果繪圖或修改命令支持多步操作，例如畫直線、多段線、復制、偏移等，當進行完第一步操作后，通常都會增加一個放棄（U）參數，如果誤操作了，就可以輸入U回車撤銷上一步操作，無需退出命令重來。

小結

總結一下，在CAD中要撤銷剛進行的操作的方法有下面幾種：

1、在工具欄、快速訪問工具單擊“放棄”按鈕（當然包括在菜單里選擇：編輯>放棄），撤銷一步操作。

2、按CTRL+Z，撤銷一步操作。

3、輸入U命令，回車，撤銷一步操作。

4、單擊快速訪問工具欄“放棄”按鈕后的下拉箭頭，在下拉列表中可一次撤銷多步操作。

5、輸入UNDO命令，回車，可以通過輸入數目撤銷多步操作，可以設置開始、結束、標記等選項來定制撤銷操作。

6、輸入OOPS命令，回車，可以恢復剛被刪除的對象，不撤銷其他操作

7、LAYERP命令，可以恢復上一次的圖層狀態，不撤銷其他操作。

8、在繪制直線、多段線、樣條線，執行復制、偏移等需要多步操作的繪圖和編輯命令時，輸入U，回車，可撤銷剛剛定位點或生成的圖形。

另外要記住，UNDO是可以被關掉的，如果UNDO被關掉，可以輸入UNDO后回車輸入C（控制）回車，然后再輸入A回車，可以恢復正常。

以上技巧適用于AutoCAD及浩辰CAD等類似的CAD軟件。
