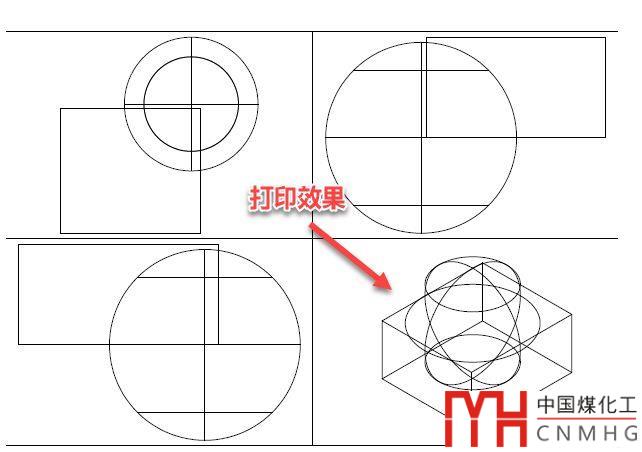

前幾天有網友遇到了一個問題，在AUTOCAD 2007里，在布局視口內正常消隱了，打印預覽都顯示正常，但打印出來卻又變成了線框效果，如下圖所示。

他說的這種問題在AUTOCAD 2007里很容易重現，比如像上面的例圖這樣有多個視口時，其中一個視口被消隱，通常就會出現這樣的現象。

但假如只有布局中只有一個視口而且處于消隱或著色狀態，卻又能成功地打印出消隱效果，如下圖所示。

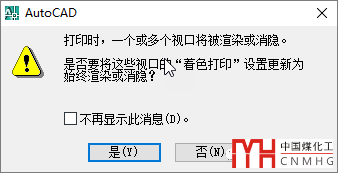

這只能說是AUTOCAD 2007對消隱或著色的消隱支持不太好，通常在出現下面提示對話框的時候，無論選擇是與否都可以正常打印，如下圖所示。

高版本CAD不會存在上述問題，在多視口時消隱和著色的視口都能夠正常打印，借這個問題我們將著色打印的相關設置給大家簡單介紹一下。

一、直接進入視口設置著色模式

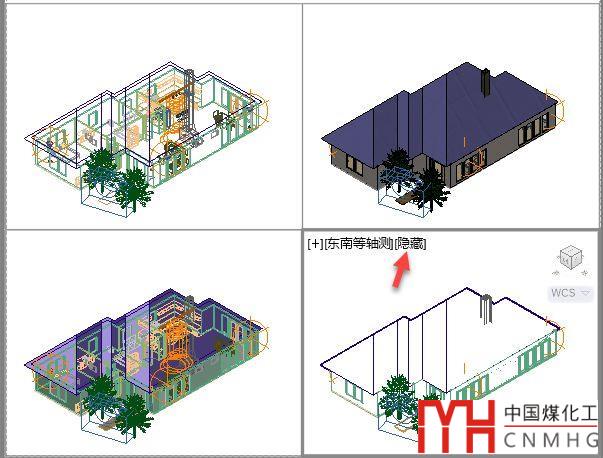

要將模型空間和布局視口內打印著色或消隱等效果，只需要輸入HIDE消隱、SHADE著色、VS（VSCURRENT或SHADEMODE）著色模式來設置著色效果，如下圖所示。

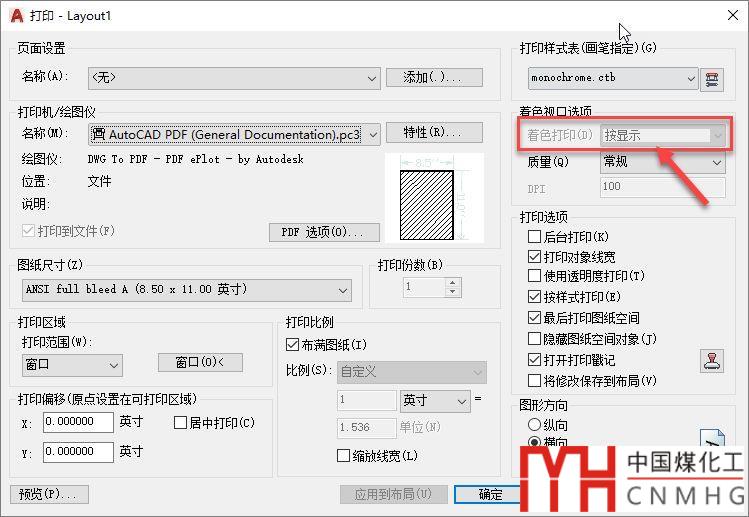

如果在打印對話框中將著色打印選項設置為“按顯示”即可，如果在布局空間打開打印對話框，這個選項默認就是“按顯示”，而且是不可以修改的，如下圖所示。

前面說了，在AUTOCAD 2007這樣的低版本中可能會有問題，但在2010以上的高版本通常不會有任何問題。

二、直接設置視口的著色打印

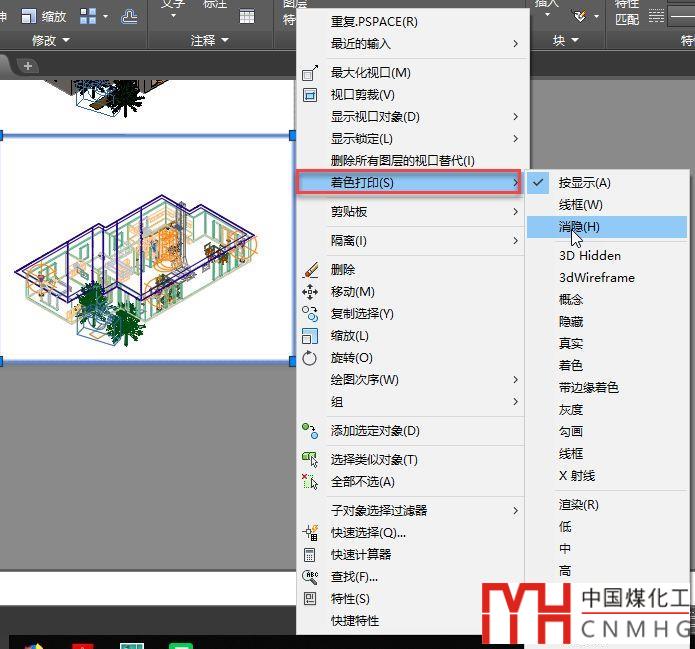

其實視口可以不用按照顯示的著色模式去打印，選擇視口后可以直接在右鍵菜單中設置著色打印選項，如下圖所示。

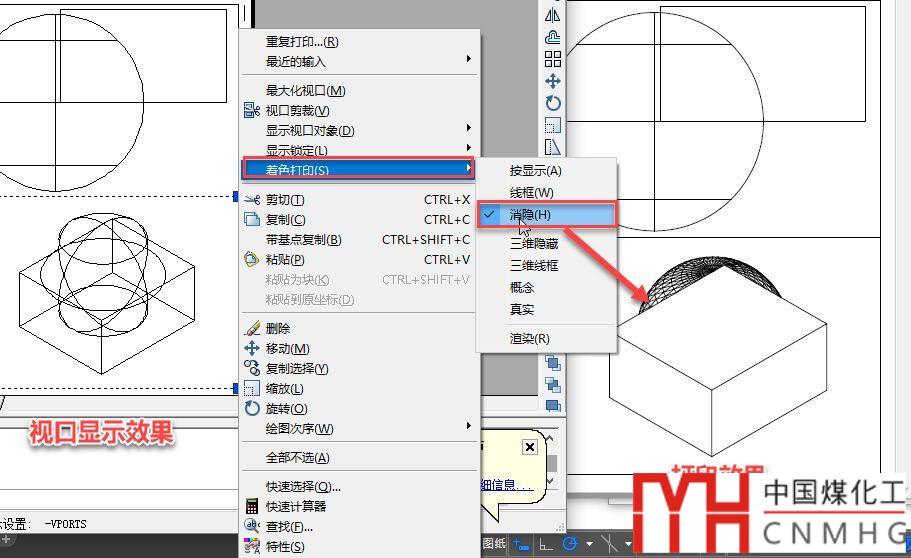

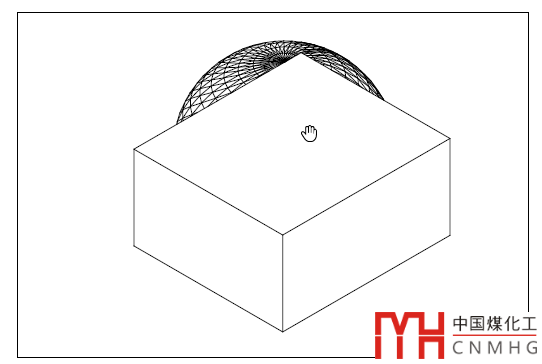

在AUTOCAD 2007里就已經有這個功能，而且前面有問題的圖紙用這種方式也是可以正常打印出消隱效果的，如下圖所示。

當給視口設置了著色打印選項后，打印對話框中的著色打印選項就會變成“多種”，如下圖所示。

三、在打印對話框里設置著色打印模式

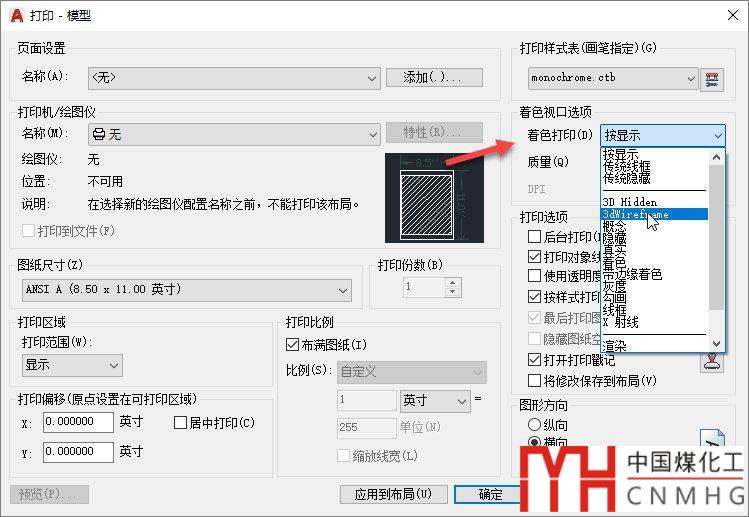

如果在模型空間，你可以不用設置著色模式，只需要到打印對話框里設置著色打印選項就好了，如下圖所示。

在布局空間即使只有一個視口，也只能按顯示或視口設置的著色打印模式來打印了。
