某項目中低溫甲醇洗單元，變換器洗滌塔，其設計溫度塔底為-45°C,塔頂溫度為-48.4~-60°C,塔總高為84300mm。選用的材料為塔底部分36813mm為09MnNiDR，許用應力156MPa，塔頂部分選材為08Ni3DR，許用應力為178MPa。

按照各自的溫度壓力和許用應力，計算得到塔底厚度為94mm，塔頂厚度為84mm。采用削邊對接連接。節點如下：

此種節點有一個問題，削薄的09MnNiDR材料的環向應力無法滿足要求。

設計人員只考慮了各自的工況，并按照公式計算得到各自的厚度。未考慮到兩者連接部分需要進行削邊對接。

對于球形封頭，標準規定了要削封頭，對于筒體，很多時候會忘了，兩種材料厚度不一樣也需要削薄。

解決方法為增加一節2000mm長，94mm厚的08Ni3DR。下端與94mm的09MnNiDR對焊，無需削邊。上端和84mm的08Ni3DR削邊焊接。由于均為08Ni3DR，且在內壓下，84mm的08Ni3DR已滿足強度要求，所以削邊不會造成環向應力不夠。

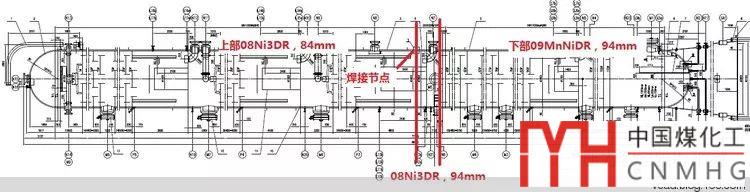

修改方案如下：

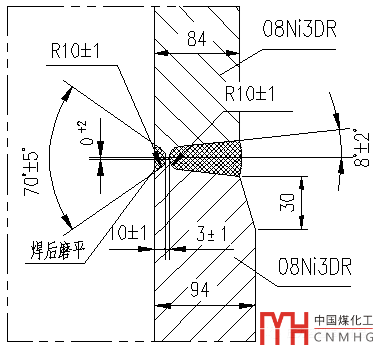

修改后的增加短節08Ni3DR與上部筒體焊接節點：
