通過信息跟成千上萬的網友交流，經常能遇到一些奇葩的問題，有些問題拿到圖紙也沒有研究明白，但有些圖紙只是因為設置的問題，只要找對方向，很容易就解決了。

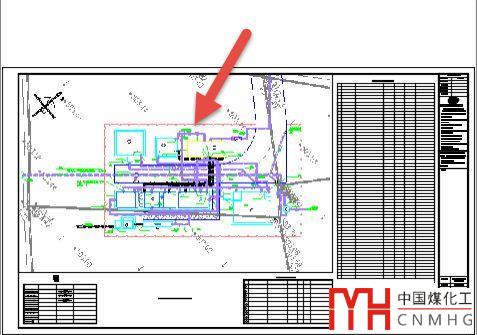

前兩天網友就遇到一張奇怪的圖紙，圖紙設置了黑白的打印樣式表，在模型空間相同設置預覽是黑白的，然后在布局里打印預覽卻有一部分是彩色的，如下圖所示。

這個確實有點奇怪，我想是不是在圖層管理器中這些圖形的視口顏色被設置成了真彩色，但顯然不是，因為這種要按黑白打印的圖紙，通常不會到視口里去設置替代顏色的，我一時也沒有想出是什么原因，只能讓他把圖紙發過來。

為什么CAD選用黑白樣式表打印出來還是彩色？

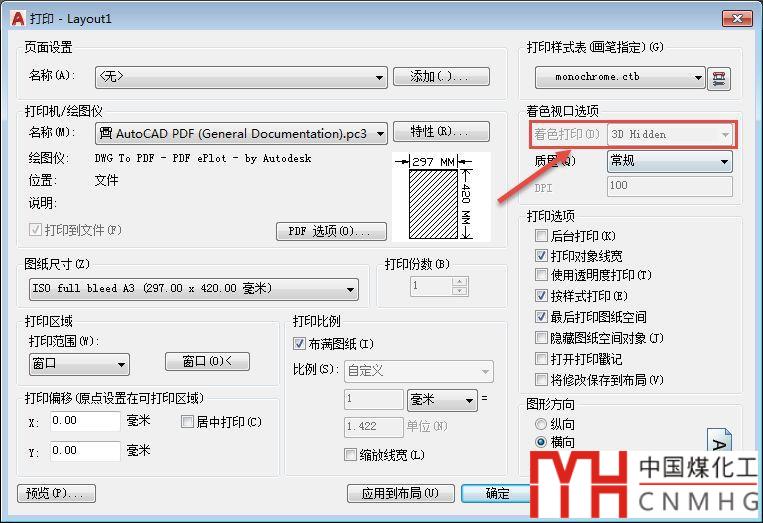

圖紙發過來后，先檢查了一下圖層和圖形的顏色設置，很正常，然后打開打印對話框，發現了問題，著色打印選項被設置成了3D HIDDEN，而且還不能修改，如下圖所示。

回到模型空間，可以看到這個選項默認應該是“按顯示”，為什么這里會變成這樣呢？

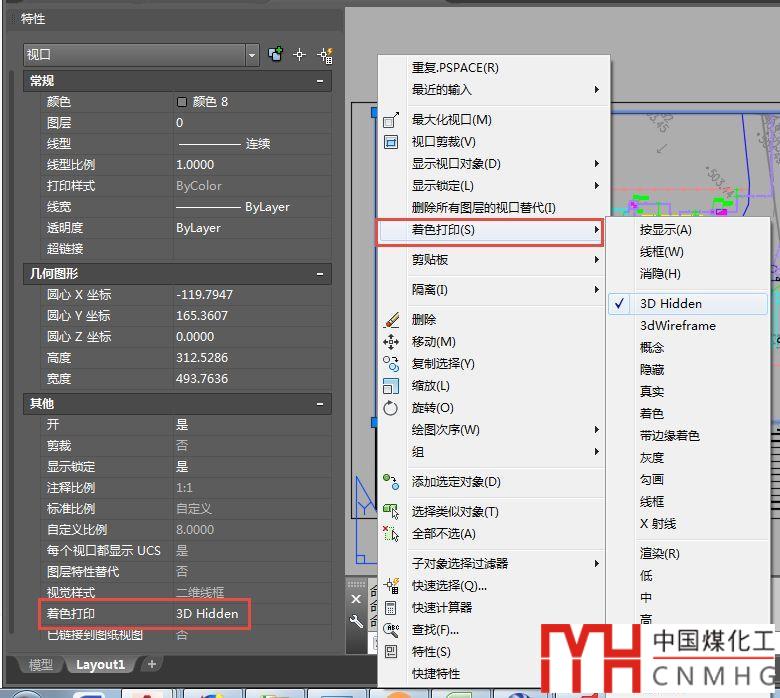

在布局中雙擊進入視口，可以看到布局里的視覺樣式是二維線框，也沒有問題。選中視口后，在特性面板（CTRL+1）中終于找到了問題所在，原來視口設置了著色打印的樣式，在特性面板和右鍵菜單都可以修改這個設置，如下圖所示。

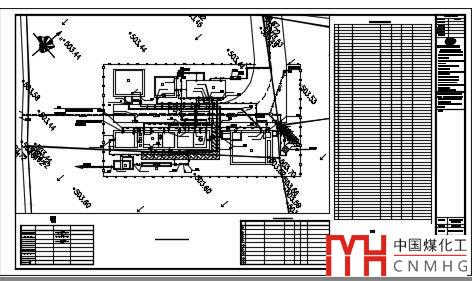

將這個著色打印樣式改成“按顯示”后，再打印預覽就正常了，如下圖所示。

這張圖確實很奇怪，本來圖中并沒有三維模型，不需要設置成三維隱藏來觀察圖形，可能只是不小心設置成了這樣。

這種問題如果找不到問題的關鍵點，可能會在圖層、顏色和打印對話框中花費很多時間，等到扎到了原因，只要一秒種解決了問題。

下面是本信息文章分類目錄，點擊可打開分類文章列表：

安裝卸載文件格式、輸入輸出 異常、退出 基本操作技巧設置及相關問題界面和顯示相關問題CAD快捷鍵 視圖設置和調整選擇、組 坐標系、坐標輸入定位捕捉圖層顏色線型表格填充 字體、文字樣式和文字輸入 二維繪圖常用命令 多段線圖形編輯修改 三維建模圖塊、屬性塊、動態塊布局、視口 標注、標注樣式 打印輸出外部參照光柵圖像復制粘貼查詢面積、長度綜合技巧和心得 工具及插件圖庫及相關資源

我們插入圖塊的時候，可以設置XYZ軸統一比例，也可以取消勾選“統一比例”，分別設置XY軸的比例，但有時候插入圖塊的時候“統一比例”選項是灰的，無法取消，如下圖所示。

在上面的截圖中可以看到圖塊預覽圖的左下角有一個有一個小標記，說明你的圖塊是一個帶注釋性的圖塊，這種圖塊就無法設置各向不同的比例，各軸向只能使用統一比例。

什么是注釋性？

之前發過介紹注釋性的文章，這里簡單解釋一下。

圖紙中內容分為兩種，一種是圖形，一種就是注釋（文字、標注、設備圖例、填充等），圖形通常按照1:1繪制，按不同比例打印都可以，但注釋的大小則跟打印比例有關系，比如打印要求文字高度是3，如果1:10打印，圖中文字高度設置成30就可以，但如果1:100打印，圖中文字就需要設置成300，一些示意性的圖塊也一樣，需要根據打印比例不同進行調整。

假如一個圖形要按照不同比例輸出，比如建筑圖旁邊一個大樣圖，圖形需要按1:100和1:10兩個比例輸出，注釋性就是用來解決這個問題的，注釋可以根據視口比例自動調整大小，保證最終不同打印輸出時注釋大小相同。

設置方法和應用樣例可以參看下面的文章:

CAD的注釋性怎么用？

圖塊的注釋性怎么設置？

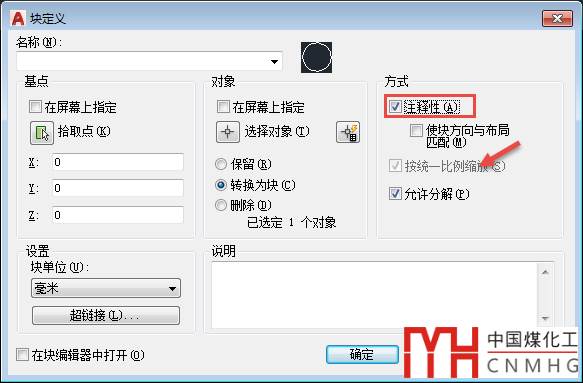

在定義圖塊的時候，勾選“注釋性”就可以將圖塊設置成注釋性圖塊，如下圖所示。

勾選“注釋性”的同時“按統一比例縮放”選項就是默認被勾選且無法修改了。

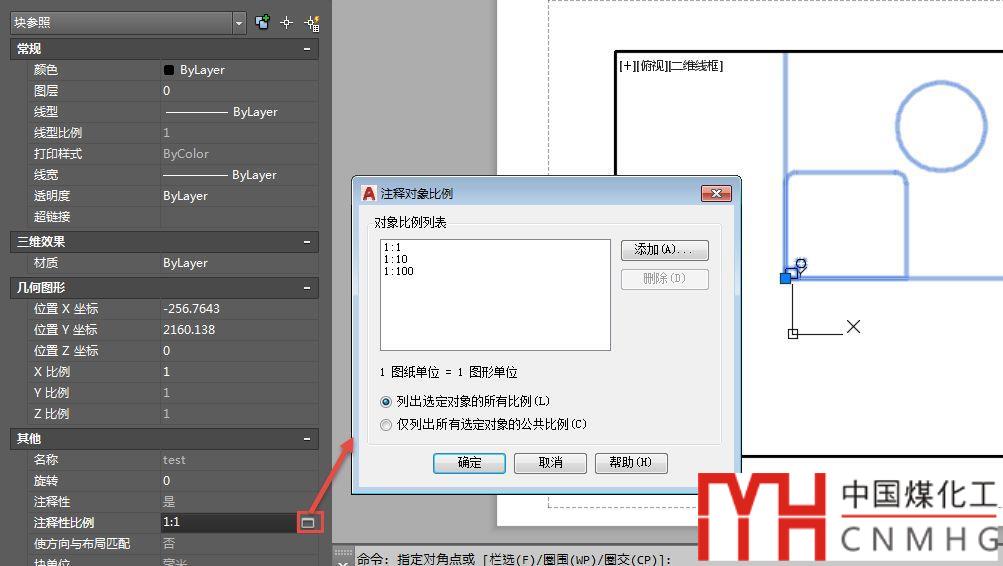

在設置注釋性后我們通常不必再去設置圖塊的比例，只需要在注釋性比例列表中添加跟視口比例匹配的比例，在視口中就會適應比例自動調整。可以在特性面板或輸入OBJECTSCALE命令來設置注釋性比例，如下圖所示。

具體應用這里就不詳細介紹了，如果感興趣，可以自己研究一下。

如何取消圖塊的注釋性？

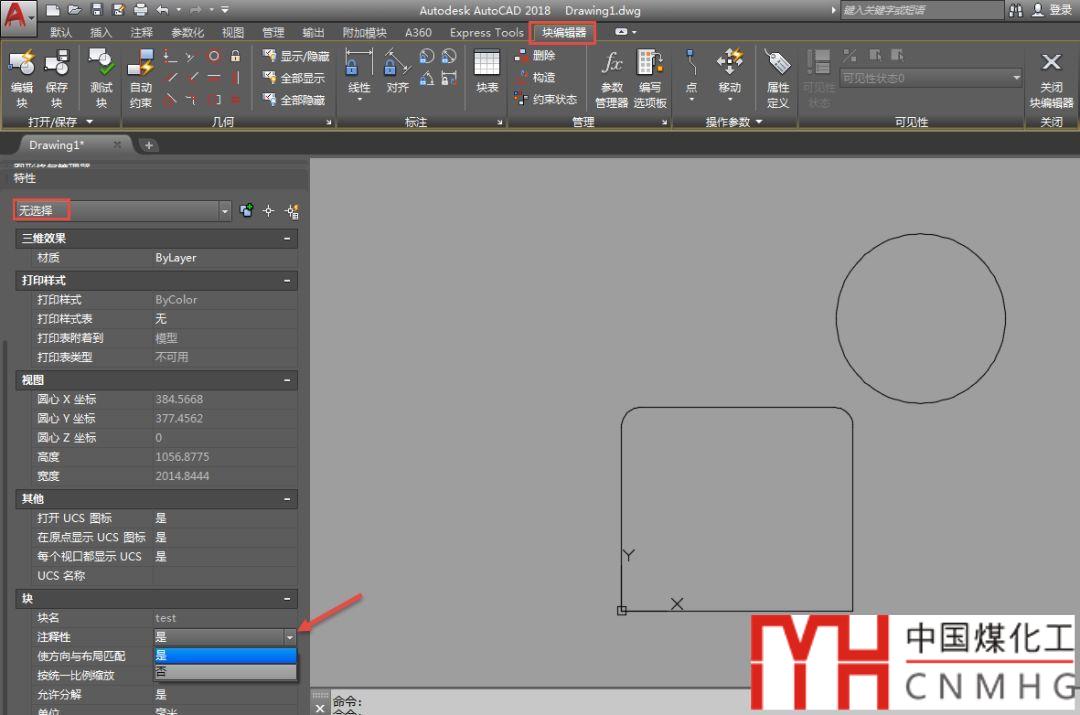

解決辦法，雙擊圖塊進入塊編輯器，不選擇任何圖形，打開特性面板（CTRL+1），將注釋性設置為否后，保存并退出塊編輯器，然后就可以了。
