視口比例和范圍確定好后，我們可以根據需要設置視口是否顯示圖形，可以再調整比例，并且可以設置著色打印選項以及圖層特性,下面簡單介紹一下視口顯示的相關控制。

視口顯示打開和關閉

打開就是讓使選定布局視口處于激活狀態，才會顯示模型空間的圖形，如果顯示視口對象被關閉，視口將顯示為空白。當視口顯示為空白的時候首先檢查一下是不是這個選項被關閉了。

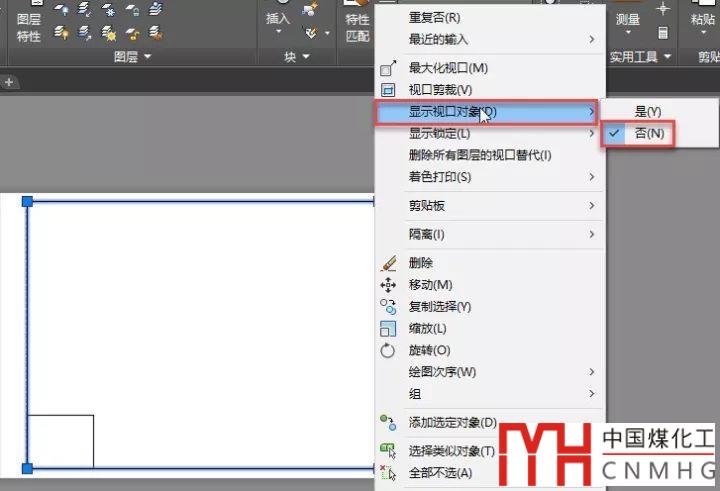

視口顯示的打開和關閉不用執行MV命令來設置和檢查了，選中視口后，可以直接在右鍵菜單中設置，如下圖所示。

除此以外，CAD一個布局中可激活的視口的數量是有限制的，如果超過這個顯示，那些視口也會顯示空白。

每個布局可顯示的視口數量是由變量MAXACTVP控制的，也就是我們可以創建任意數量的布局視口，但一次最多可激活（也就是能顯示的）不能超過這個設置的數量。MAXACTVP的默認值是64，也就是前63個視口可正常顯示，到 64 個視口以后的視口都會顯示空白。如果視口數量并沒有超過64但有些視口顯示空白，可以先檢查一下MAXACTVP的數量是否被修改過。

關于MAXACTVP相關的介紹可以參看之前發布的文章。

CAD布局最多可建多少個視口？

CAD布局空間視口太多導致一些視口無法顯示怎么辦？

--提示：下面是廣告，不是本文圖片--

視口顯示鎖定

雙擊進入視口，也就是進入模型空間后縮放圖形，隨著顯示圖形范圍的變化，視口的比例也會被修改。當我們已經設置好視口的比例和視圖后，通常不希望在縮放或平移時改變視口的比例和視圖，這就需要將視口的顯示鎖定。MVIEW命令有鎖定L參數，鎖定視口也不需要執行MV命令，

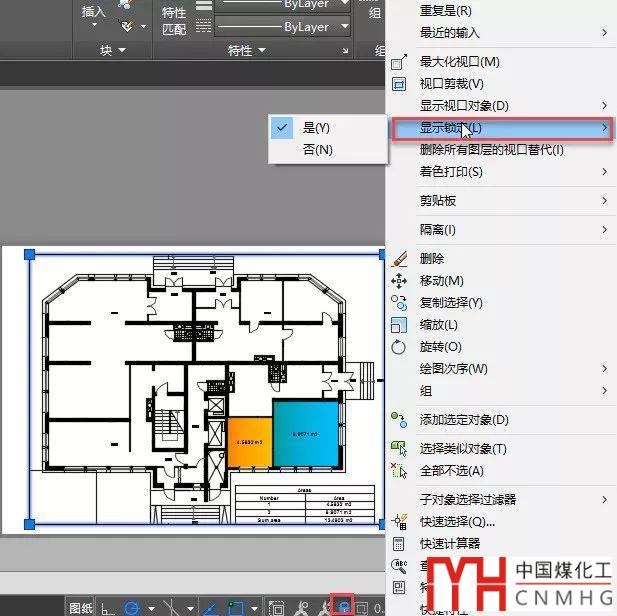

在視口的右鍵菜單里可以設置，在AUTOCAD和浩辰CAD高版本的狀態欄中提供了鎖定視口的按鈕，選定視口后可以可以直接單擊狀態欄的鎖定視口按鈕，如下圖所示。

視口鎖定后，即使進入視口（也就是模型空間），縮放和平移的時候視口內（模型空間的圖形）會和視口外（圖紙空間的圖形）會同步縮放和平移，就不會因為縮放和平移改變視口內顯示的圖形范圍和比例了。

著色和著色打印打印

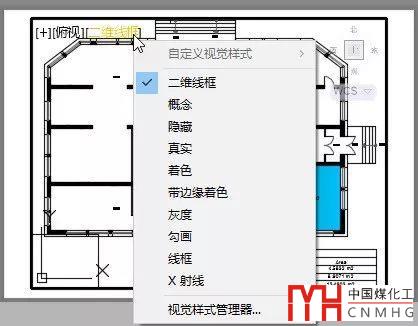

如果在視口顯示的是三維模型的軸側圖或非正交視圖，我們可以選擇用著色模式來顯示和打印模型。MVIEW命令有著色打印選項，可以設置視口內三維模型的著色方式。也可以直接進入視口后設置著色模式SHADEMODE，在高版本的右鍵菜單和視口頂部的菜單中都可以設置著色選項，如下圖所示。

通常大家使用得比較多的就是隱藏和著色，如果打印三維圖紙的時候如果需要著色打印的時候，可以自己試試，這里就不再詳細介紹了。

視口的圖層設置

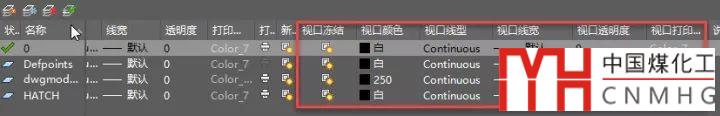

有時我們需要布局中不同視口顯示不同類型的圖形，或者同類圖形在不同視口中顯示成不同效果，CAD針對視口提供了專門的圖層特性控制，比如可以設置在當前視口中凍結圖層或在在當前視口圖層使用不同的顏色、線型、線寬。進入視口后，打開圖層管理器，后面會增加幾列參數，如下圖所示。

這些參數中用得比較多的是視口凍結，利用不同視口凍結不同圖層，讓不同視口或布局顯示并打印不同內容，而視口顏色、線型、線寬、透明度、打印樣式設置得并不多，大家有興趣的話可以創建視口，在不同視口將同一圖層設置成不同屬性試試。

每日一貼——CAD圖層

CAD圖層的凍結跟開關有什么區別？凍結、新視口凍結、視口凍結有什么不同？

CAD圖層名稱帶藍色底色是怎么回事？

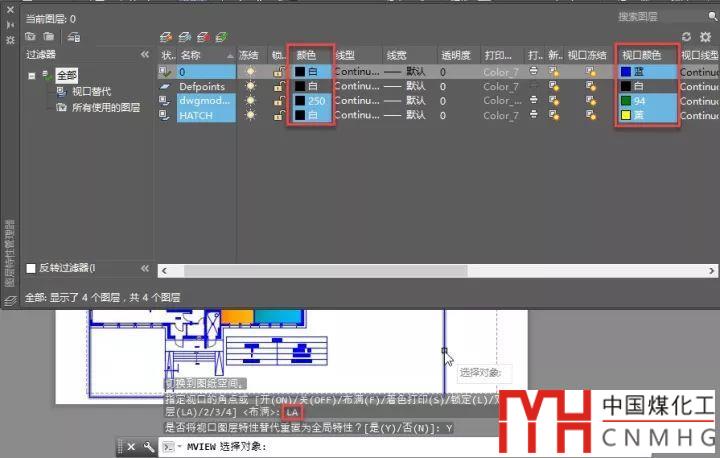

如果當前視口的圖層特性經過調整，可以用MV的圖層（LA）選項將視口中圖層重新恢復成默認設置，也就是跟模型空間設置一致的狀況。

視口內的圖形的可以鎖定顯示、可以不顯示、可以部分不顯示，還可以設置成不同顯示、著色、打印效果，但這些顯示控制中較常用的是顯示鎖定和視口的圖層凍結。

上面簡單介紹了對視口內圖形是否顯示、是否可以縮放平移、是否著色或是否不顯示某些圖層的一些基本設置，簡介得比較簡單，關于著色打印和圖層控制并沒有詳細介紹，大家有什么想了解的或有什么補充的可以留言或發消息。
