前幾天有網友在信息里問定義屬性時固定和預設有什么區別，其實之前在文章里分別介紹過固定、驗證和預設的意思，既然有人問起，不妨將他們重新比較一下。

每日一貼——CAD屬性塊創建、編輯的相關技巧

一、固定和預設有什么區別？

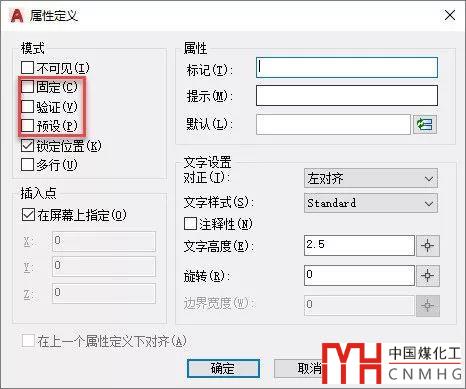

從字面上理解：固定就是將屬性設置為固定值，預設就是給屬性預設一個值，雖然屬性設置成固定和預設看上去效果差不多，但實際上還是有很大區別的。設置了固定后，驗證和預設選項就變灰了，如下圖所示。

屬性設置為固定值后，就不需要預設和驗證這也好理解，但遠不止如此，設置成固定的屬性是無法編輯的，如果圖塊中只有設置成固定的屬性文字，雙擊都不會彈出增強屬性編輯器，甚至在特性面板中看都不會顯示為屬性塊，只是顯示為塊參照。

為什么定義屬性后創建的塊不是屬性塊？--固定

而預設只是給屬性設置了一個默認值，在插入圖塊的時候不會我們輸入屬性值，但圖塊插入后屬性還是可以編輯和修改的。

--下面是廣告，非本文圖片--

二、預設和驗證又有什么區別和聯系呢？

驗證和預設可以分開設置，也可以同時設置，而我們設置后看不出他們有什么效果，他們到底有什么區別和聯系呢。

從界面看到提示信息是這樣的：

• 驗證：插入塊時提示驗證屬性值是否正確。

• 預設：插入塊時，將屬性設置為其默認值而無需顯示提示。

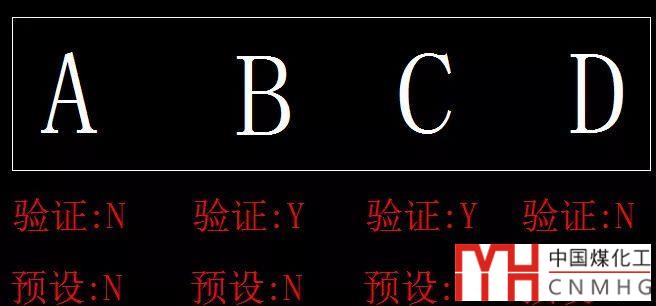

但設置了這些參數后并沒有看出什么影響，于是我做了一個塊，里面加了四個屬性值，分別設置了不同的選項，如下圖所示。

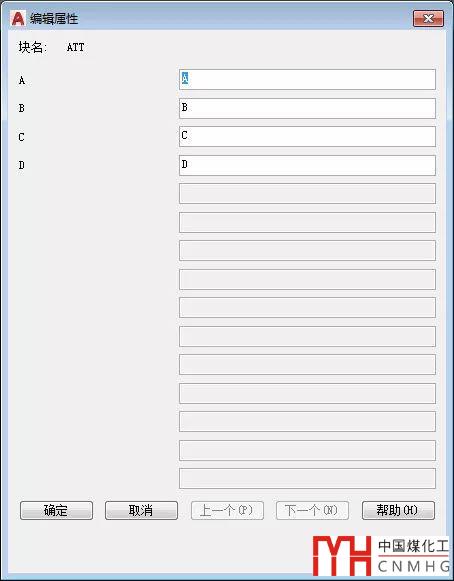

創建完圖塊后，我插入一個圖塊，結果在彈出的提示對話框中，這四個屬性都顯示了，如下圖所示。

查看CAD幫助，才看到其中關鍵的一句話：

僅在提示將屬性值設置為在“命令”提示下顯示（ATTDIA 設置為 0）時，應用“預設”選項。

“編輯屬性”對話框的顯示是由變量ATTDIA控制的，ATTDIA設置為0時，插入屬性塊的時候就不顯示上面對話框了，而是在命令行提示輸入屬性值。

只有用命令行模式的的時候才能看到檢驗和預設的區別。

輸入ATTDIA，回車，輸入0，回車，再插入一個圖塊，這次不會彈出編輯屬性對話框了，而會在命令行依次提示我們輸入屬性的值，如下圖所示。

輸入屬性值
A <A>:
B <B>:
驗證屬性值
B <B>:

可以看到兩個參數的效果如下：

• 不設置驗證和預設的只提示輸入一次。

• 設置驗證但沒有設置預設的會提示輸入兩次，其中一次算驗證。

• 只要設置了預設，不管是否設置驗證，就不需要再輸入屬性值了。

ATTDIA設置為1，也就是編輯屬性啟動對話框模式，只有圖塊的所有屬性都設置成了預設，對話框才不會彈出來，只要一個屬性沒有設置為預設，插入圖塊的時候都會彈出編輯屬性對話框，并且會將所有屬性都顯示出來。
