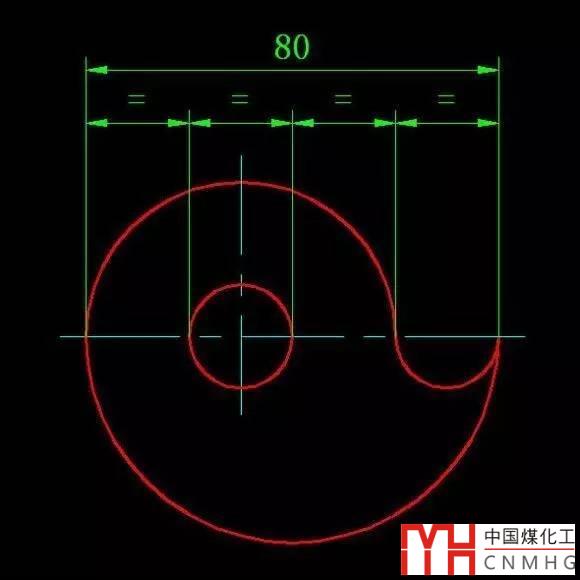

這張圖跟前面的圖類似，也就只給了一個80的尺寸，當然這張圖顯然要好畫多了，因為其實雖然只給了一個80，但另外幾個圓的半徑也不難得到。
但我們看到的這個教程的思路和畫法比較獨特，展示了很多技巧，希望大家從中能學到一些不一樣的東西，大家在看視頻的時候一定要認真看命令行提示。


首先，這個視頻給大家演示了將對象圖層設置為當前層的操作，告訴我們不同圖形應該繪制到不同圖層上，這樣可以繼承圖層的設置，例如中心線畫出來就自動是點 劃線。當然你如果沒有原圖，這兩個步驟只能省略，你需要自己設置兩個不同顏色的圖層，并將中心線所在圖層設置為點劃線，然后在繪制圖形前在圖層列表選擇不 同圖層即可。

每日一貼——CAD圖層

CAD圖層工具介紹

其次，這個視頻給大家介紹了定數等分DIVIDE(DIV)的命令，是一個與“點“相關的命令，但視頻中忽略了一個細節，就是點樣式的設置。默認點 樣式就是一個小白點，創建后根本看不出來，初學者按照視頻操作就會很迷茫。這里給大家補充一下，點樣式命令是DDPTYPE，在菜單里選擇：格式》點樣 式，其實命令也不難記，前面DD就當一個前綴，P就是POINT（點），TYPE就是類型。只有將點樣式設置為其他形式，才有可能在圖中看得到，如下圖所 示。

每日一貼——CAD點對象的用途和需要注意的問題

如何等分一條直線或曲線？如何沿曲線排列圖形？

此外，要想捕捉到生成的點對象，需要在捕捉設置對話框中勾選“節點”。

每日一貼——CAD對象捕捉的相關問題和技巧

這個視頻里最特別的地方，就是利用多段線一下就將三段不同半徑的圓弧連續畫出來了，這讓我都沒有想到，其實也很簡單，執行多段線命令并確定起點后，輸入 A，回車，切換到圓弧模式；然后輸入D，回車，通過制定切線方向來繪制圓弧。以后遇到這種收尾相連的半圓我們就可以用這種方法了。

每日一貼——CAD多段線的編輯技巧

每日一貼——CAD多段線的編輯技巧

畫中間小圓時，直接用兩點畫圓，就無需再找圓心了。
在標注的時候，給大家展示了修改測量值、連續標注等方法，對初學者也很有用。

CAD怎么修改標注的尺寸值？

每日一貼——CAD標注相關命令和特性？
這張圖雖然簡單，但這個演示視頻卻給我們展示了大量的技巧，希望大家不僅僅滿足于完成這張圖，而是要掌握視頻中用到的各種命令。
