很多專業軟件例如浩辰建筑、天正建筑、浩辰機械等軟件提供了豐富的設備和零件庫，使用起來非常方便。很多人自己定義和收集了一些圖塊，也想做成圖庫，隨時可以調用。

CAD里其實很早提供了這樣的功能，就是工具選項板。按CTRL+3就可以打開工具選項，默認的工具選項板中有一些樣例性質的圖塊，但這些圖塊很多人不一定能用得上，我們可以根據自己的需要定制工具選項板，從而創建自己的圖庫。

工具選項板使用很簡單，幾分鐘就可以學會，下面簡單講一下如何將圖塊放到工具選項板以及如何管理自己的工具選項板。

將圖塊添加到工具選項板的方法主要有三種，一種是從設計中心中添加，一種是直接從圖中將圖塊拖放到工具選項板中，CAD高版本支持直接從WINDOWS資源管理器向工具選項板中拖放DWG圖紙來添加圖塊。利用設計中心添加起來比較方便，不僅可以添加打開圖紙中的圖塊，也可以添加未打開圖紙的圖塊。

一、利用設計中心往工具選項板中添加圖塊

1、 首先按CTRL+2打開設計中心，CTRL+3打開工具選項板。

設計中心有幾個選項卡，常用的是前面兩個：文件夾和打開文件。在文件夾選項卡可以瀏覽任意可以訪問的DWGDXF文件，打開文件就是指當前CAD已經打開的文件，我們下面以文件夾為例。

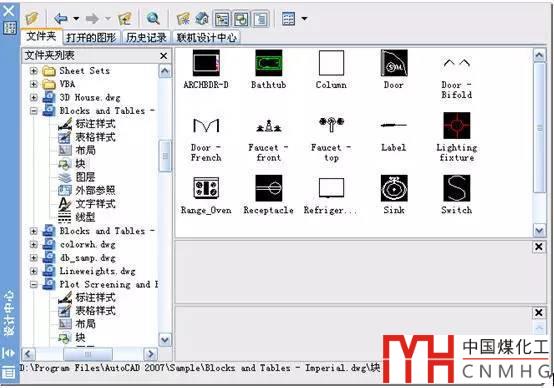

2、 在文件夾選項卡中選擇要提取圖塊的DWG圖紙，然后在右側雙擊塊，顯示圖中所有圖塊，如下圖所示。

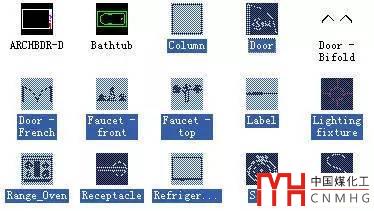

3、 選擇你需要添加到工具選項板的圖塊，可以框選，也可以按住CTRL鍵依次點選，如下圖所示：

4、 如果想將這些圖塊創建為一個新的圖庫分類，不用打開工具選項板，直接右鍵，選“添加到工具選項板”即可，工具選項板中會增加一個“新建選項板”，在工具選項板中可以通過右鍵單擊對標簽進行重命名。

注：在CAD中提供了很多材質樣例、填充的工具選項板，這對于大多數繪制二維圖紙的設計人員來說沒有太大用處，可以右鍵將這些平時不用的工具選項板刪除， 只保留自己常用的工具選項板。如果在默認頁面中沒有顯示新建的工具選項板，可以點標簽底部重疊處，在彈出的列表中選擇自己的工具選項版。

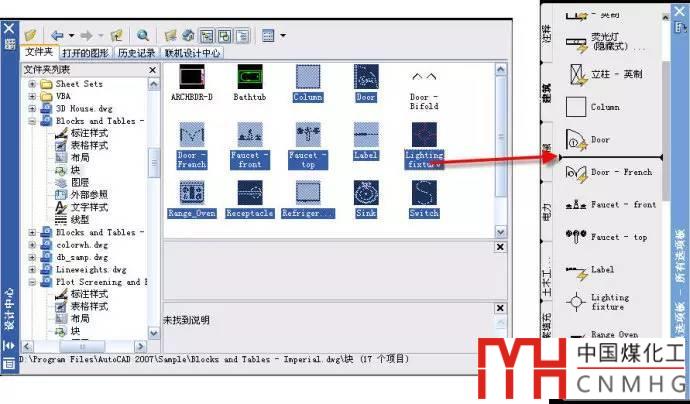

5、 如果想將這些圖塊放到已有的工具選項板，需要先在工具選項板打開此類工具，在設計中心中選中一個或多個圖塊后，按住鼠標左鍵，拖放到工具選項板中即可。

怎么樣，挺簡單的吧！你可以將CAD自帶的大多數工具刪掉，將工具選項板改造成自己的圖庫。

二、直接將當前圖中將圖塊拖放到工具選項板中

這個操作更簡單，在圖面上選擇要添加到工具選項板中的圖塊，按住鼠標左鍵，一直拖到工具選項板中釋放鼠標，圖塊就添加進工具選項板了。

這個功能AutoCAD低版本不支持，我試了2007版不行，但2010版可以，你可以試一下。浩辰CAD可以支持。

三、直接從WINDOWS的資源管理器拖放到工具選項板中

如果我們有一些圖塊文件（*.dwg），可以直接從WINDOWS資源管理器中選中這些文件，然后拖放到工具選項板中。這個功能應該只有AutoCAD和浩辰CAD高版本支持，你的版本是否支持，可以試一下就知道了。

四、工具選項板的應用

將圖塊放到工具選項板中，調用很簡單，直接在工具選項板中單擊要插入的圖塊，命令行就會提示插入點，剩下的操作跟插入圖塊一樣了。也可以從工具選項板直接拖放到圖中。

五、工具選項板的管理

在工具選項板中提供了一系列右鍵菜單，可以對圖塊工具、選項板顯示和組織形式進行設置。在圖塊上右鍵，可以修改圖塊名字、刪除圖塊；在工具選項板標簽上右 鍵，可以刪除工具選項板，重命名或設置視圖選項（設置圖標顯示大小和顯示形式），在工具選項板藍色標題欄右鍵，可以設置工具選項板位置、形式等。這些大家 試試就明白了，此處就不在多講了。

六、工具選項板的共享

工具選項板文件都保存在一個特定目錄下，可以在選項對話框（輸入OP命令可打開）中觀看或調整工具選項板路徑。自己設置好工具選項板后，可以將此目錄復制共享給其他同事，也可以備份下來，以后重裝CAD時直接復制回來就可以回復了。

如果你使用了建筑、機械等專業軟件，里面都會提供一些專業化的圖庫，工具選項板對于你來說就不那么重要了，但如果有一些自定義且常用的圖塊，仍不妨放進工具選項板，隨時都可以調用。

此技巧適用AutoCAD、浩辰CAD等類似的CAD軟件。
