在CAD中有寫WBLOCK命令（W），可以將圖中的圖形寫成一個塊文件（也就是保存成一個DWG文件），可以在其他文件中插入。前幾天有網友問CAD有沒有功能能將圖中的圖塊批量寫成塊文件，CAD本身并沒有這個功能，我也沒有收集過類似的插件。過了幾天他自己找到了這樣的插件并發到了群里，我覺得有必要分享給大家，看看其他人還是否用得上。

百度網盤下載地址：http://pan.baidu.com/s/1dFB5m6H

文件名：wblockm.lsp

使用方法如下：

1、打開要輸出圖塊的圖紙，用AP命令加載此插件或直接將此插件拖放到CAD的命令行來加載此插件。

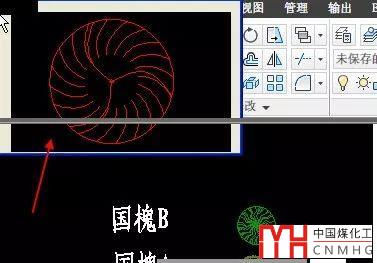

2、輸入命令WBLOCKM，空格，命令行會提示輸入目標路徑，我們可以輸入我們實現設置好的路徑，如c:test，空格，插件就會開始將圖塊保存成塊文件，并且還會在左上角出現一個預覽窗口，如下圖所示。

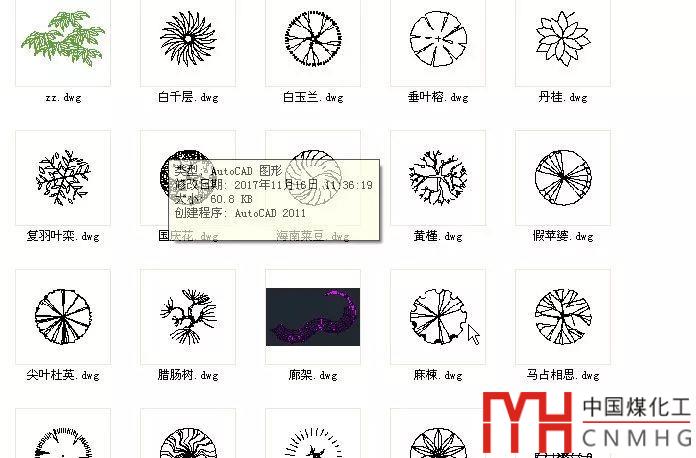

3、輸出完了可以檢查一下目錄中的圖塊文件，因為這個程序是將所有圖塊都輸出了，我們可以將一些多余的刪除，如下圖所示。

我想他原本是想能將選定的圖塊寫成塊文件的，但這個插件一股腦地將所有圖塊都輸出了，如果誰會LSP，能幫他改寫一下最好了。

如果我們只是想將圖中的圖塊做成圖庫，方便使用的話，可以將圖塊加入工具選項板。其實浩辰CAD的工具選項板也可以完成這個操作，在從圖中或設計中心將圖塊添加到工具選項板中以后，在浩辰CAD的工具選項板路徑下是會將這些圖塊寫成塊文件（*.dwg）的。AUTOCAD的工具選項板的文件格式不同，沒有直接保存這些塊文件。
