在群里有網友說他的CAD在粘貼圖形時出現“_pasteclip 忽略塊 _ArchTick 的重復定義”后就卡死了，問是什么原因。

其實這個提示是很常見的，CAD卡死跟這個提示沒有任何關系，果然，他后來殺毒后就沒事了，證明確實跟這個提示沒有任何關系。

那為什么CAD會出現這個提示呢？_ArchTick這個圖塊又是從哪兒來的呢？下面我們就把這個問題弄清楚。

ArchTick這個圖塊是由CAD自動生成的，我們先看看這個圖塊是從哪兒來的。

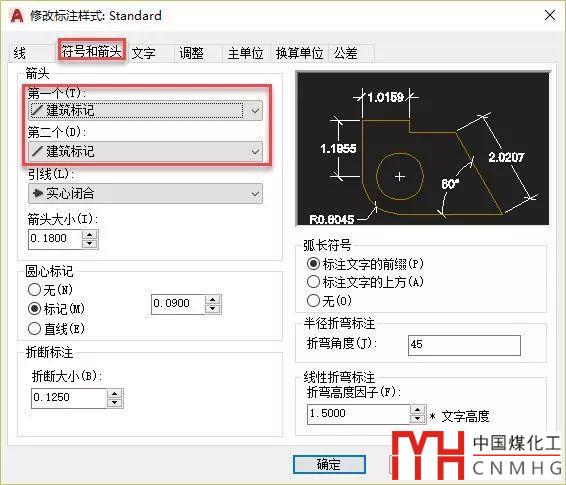

輸入D，打開標注樣式管理器，隨意選擇一個標注樣式，單擊修改按鈕，打開修改標注樣式對話框，切換到“符號和箭頭”選項卡，將箭頭形式設置為建筑標記，如下圖所示。

單擊確定按鈕保存標注樣式。

---提示：下面是廣告，不是本文圖片！---

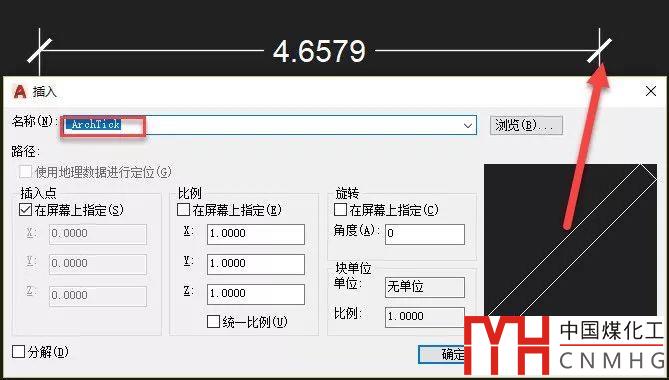

將剛才修改的標注樣式設置為當前標注樣式，單擊線性標注按鈕，在圖中隨意創建一個標注，然后輸入I，回車，就會發現圖中已經有了名為 _ArchTick的圖塊，如下圖所示。

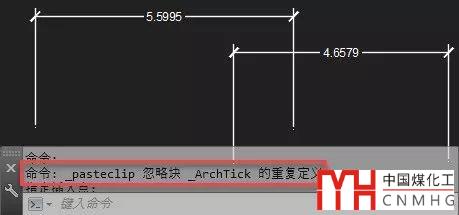

只要兩張圖紙中都有這樣的標注，必然就都有這個圖塊，如果從一張圖中將標注復制到另一張圖紙中，命令行就會出現提示“_pasteclip 忽略塊 _ArchTick 的重復定義”，如下圖所示。

這個圖塊是CAD為標注箭頭內置的圖塊，建議大家不要修改此圖塊。只要圖中此圖塊的定義沒有修改過，在復制粘貼的時候出現這個提示的時候就可以忽略，因為不同圖紙中此圖塊的定義是相同的。

標注設置成其他箭頭也有可能是圖塊形式的，還可以用自己定義的圖塊設置為箭頭，其實大家使用的天正建筑軟件里的建筑斜線也是用圖塊定制的，之前確實見過因修改標注箭頭圖塊引起問題的。

如何定制標注的箭頭？(修訂版)

為什么在CAD中凍結圖層后,其他圖層上標注箭頭消失了？

我們將標注復制到空圖，然后看看會帶過去什么圖塊，就知道標注箭頭使用的圖塊了，這類圖塊只要不要修改，出現與上面類似提示也就不會感到奇怪了。

以上技巧適用于AUTOCAD和浩辰CAD等類似CAD軟件
