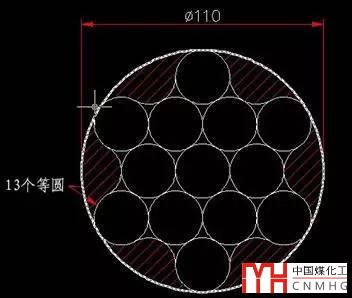

在信息發的很多二維繪圖練習中，經常只給給出一個總體尺寸，如果想從已知條件去計算出圖形的尺寸來很困難，如下圖所示。

這種情況只能反其道而行之，先不管尺寸，先自己設定一個尺寸來畫圓或相關圖形，只要繪制出來的圖形的位置關系是對的，最后利用縮放SC命令縮放到指定尺寸就可以了。雖然很多練習的視頻或動圖中都使用了縮放SC的這種操作，但還是有很多初學者沒有掌握，這里就詳細給大家介紹一下。

縮放SC命令其實和旋轉RO很像，旋轉是改變圖形的角度，縮放是改變圖形的比例，兩個命令的參數是類似的，但由于CAD只支持等比縮放，所以縮放命令操作還是比較簡單的。

縮放SC命令執行后，命令會提示讓我們直接輸入縮放的比例，也可以選擇縮放的同時復制，當然我們要重點介紹的還是縮放的最后一個參數：參照（R）。

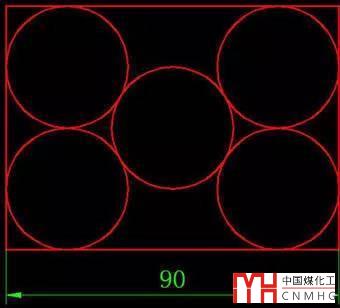

看到這些圖形，初學者往往會覺得無從下手，如果要先按已知尺寸畫出外邊的圖形，然后再去想辦法畫內部那些圓，估計想破腦袋也畫不出來。但如果你知道縮放的參照參數的用法，這些圖形就比較簡單了，這里重新再講一下，希望對初學者幫助。

內部這些小圓都是相切的，無論一排4個還是3個，還是一列2個，通過簡單的復制、旋轉復制就可以畫出來，然后在畫好的小圓外面通過捕捉切點或向象限點再畫矩形、三角形或圓就變得簡單了。這里簡單介紹一下最后這張三角形的畫法。

1、先隨意按照一個半徑畫一個圓，當然也可以繪制一個預設半徑的圓，比如將半徑設置為10。

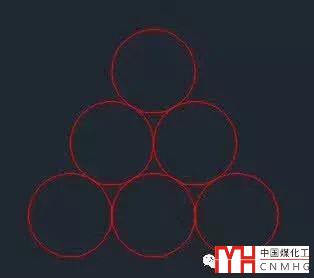

2、利用象限點捕捉橫向復制3個，然后再將一側兩個圓繞另一個圓的圓心旋轉60度的同時復制C（注意命令行，旋轉有一個復制C選項，可以再旋轉的同時復制圖形），然后再將中間的圓橫向復制一個，這樣就畫好了所有的圓，如下圖所示。

CAD旋轉命令的使用技巧

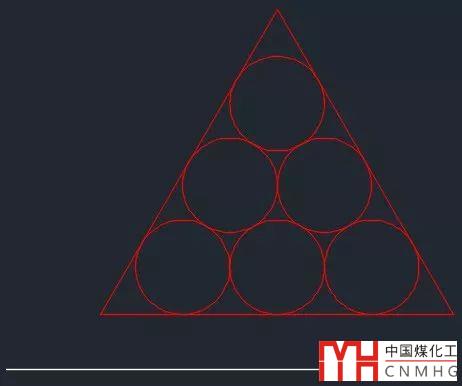

3、利用切點捕捉畫出外圍的三條切線，用圓角F命令將他們連接成三角形，如下圖所示。

現在我們并不知道三角形的邊長是多少，這并重要，我們只需要知道最終它的尺寸是多少。

CAD提高教程——CAD圓角一些特殊用法

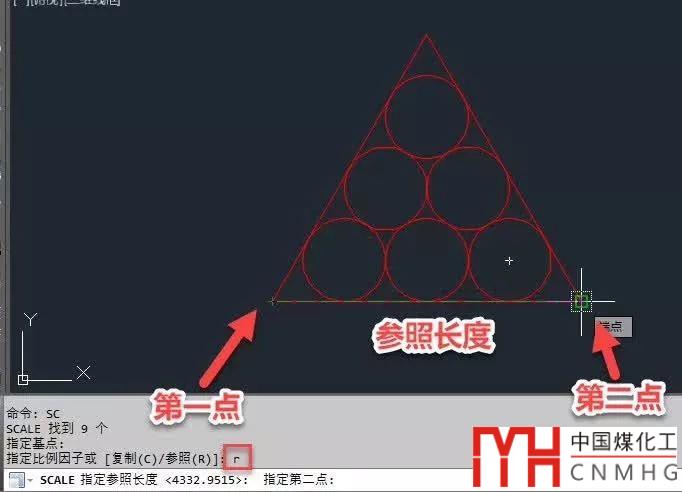

4、輸入SC，回車，框選三角形和圓后回車，指定到三角形底邊的一個頂點為基點，輸入R，回車，命令行會提示指定參照長度，我們并不知道現在三角形底邊的長度，因此需要通過捕捉底邊的兩個點來確定參照長度，如下圖所示。

指定完第二點后，命令行會提示輸入新長度或點（P）參數。

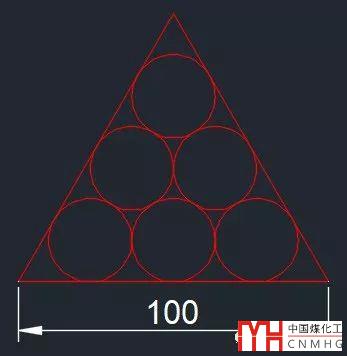

5、提示指定新長度的時候輸入100，最終的圖形就可以完成了。

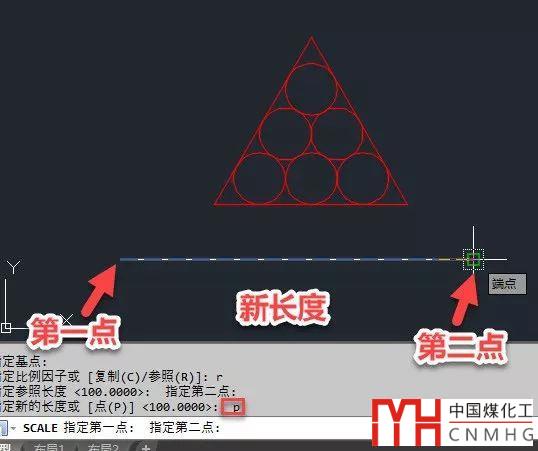

如果我們需要底邊的尺寸與圖中其他圖形的長度相同，可以輸入P選項，回車，在圖中再去拾取兩個點來作為底邊縮放后的尺寸，比如我們要讓三角形的底邊的長度跟圖中未知的直線長度相同，就可以利用P選項，如下圖所示。

縮放結果如下圖所示。

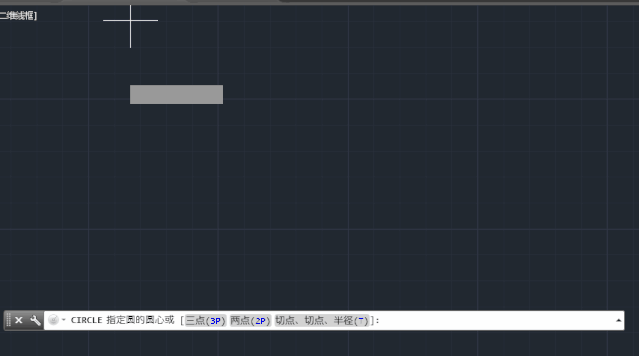

上面的操作講解得比較簡單，如果沒有看太明白，可以看看下面的動圖以及之前發的與參照的縮放參數相關的練習圖和相關文章。
