在一些專業設計中會在管線上插入一些設備圖塊，例如電氣軟件中會在線纜上插入燈具等，在插入的時候用戶希望能將下面的線斷開，圖面看上去更加整潔。網上找到一個在插入圖塊時自動斷線，或選擇已插入圖塊自動斷線的插件，在這里分享給大家，不知道是否有人能用得上。

下載地址：http://pan.baidu.com/s/1gdU8Fzt

使用方法如下：

1、 在CAD中輸入AP，加載下載的LSP程序：AutoBlockBreakV1-7.lsp。

2、 此插件提供了三個命令：abb/abbe/abbs，根據需要輸入自己要使用的命令，按照提示操作即可。

abb可以插入塊時自動斷線；abbe可以選擇一個已插入圖塊，斷開下面的線；abbs可以框選多個已插入圖塊，斷開下面的線。這幾個命令都可以輸入R參數設置圖塊是否旋轉（Rotate）以跟下面的線對齊。在用abb命令時，不僅可以選擇圖中的圖塊，還可以輸入B參數瀏覽（Browse）插入塊文件。

具體效果參看下面的視頻

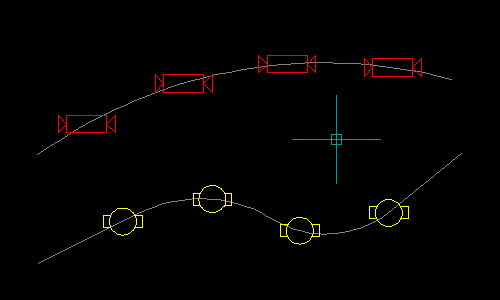

abb操作效果如下：

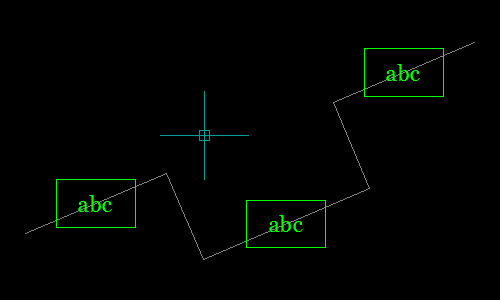

abbe操作效果如下：

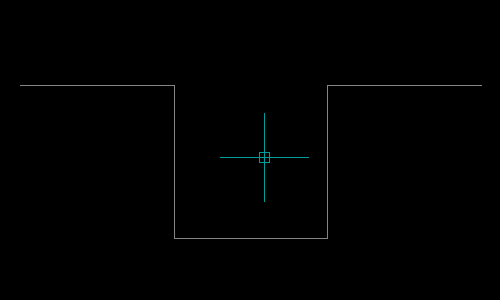

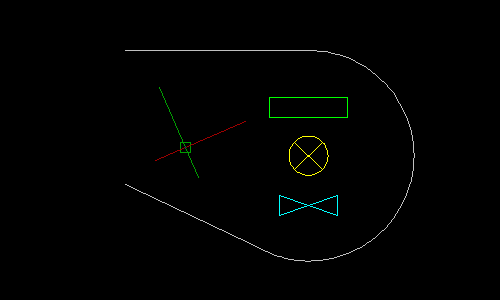

abbs操作效果如下：
