有時候我們需要沿著弧線書寫文字，比如輪胎或一些圓形圖形上的文字，其實CAD提供了這樣的工具，之前在介紹擴展工具和文字工具簡單介紹過，但里面參數比較多，下面簡單給大家介紹一下。

CAD擴展工具(Express Tools)主要命令及其功能介紹

CAD中如何輸入文字？

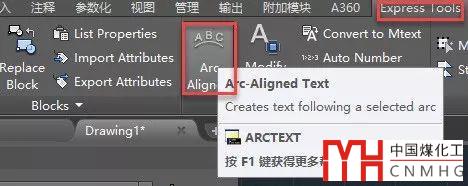

如果你安裝了擴展工具，輸入ARCTEXT命令或者在擴展工具菜單或面板可以調用弧形文字的命令，如下圖所示。

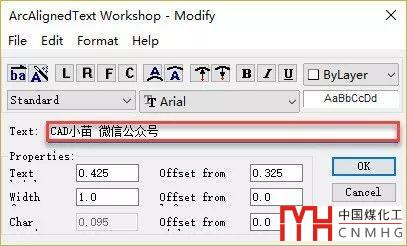

在使用弧形文字功能之前要先繪制好用于排列文字圓弧，因?yàn)閳?zhí)行此命令后，首先就要讓我們選擇一條圓弧，選擇圓弧后，就會彈出一個弧形文字的對話框，如果你的擴展工具沒有漢化，彈出的對話框是英文的，在有些情況下參數還會顯示不全，如下圖所示。

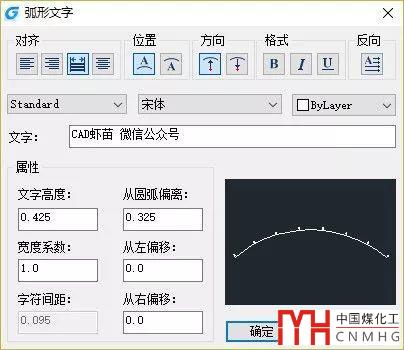

這個對話框還挺復雜，上面有菜單，頂部有一條格式工具欄，可以設置顏色、文字樣式、字體，中間是輸入文字的方框，下面是文字的屬性，包括文字高度、寬高比，字間距、從圓弧偏離、從左偏移、從右偏移，我這里沒有裝漢化，只有從浩辰CAD的擴展工具里截了一個中文的界面，如下圖所示。

要看中文的對話框的話就容易理解了。在AUTOCAD對話框最左側的是反向按鈕，在浩辰CAD中在最右側。對齊方式包括：左對齊、右對齊、兩端對齊、中心對齊，在AUTOCAD英文對話框?qū)?yīng)的是L、R、F、C是個字母的按鈕。位置按鈕是控制文字在圓弧外還是圓弧內，方向是控制文字方向是向外或向內。黑體、傾斜、下劃線、樣式、字體、顏色設置的沒什么好解釋了的。

AUTOCAD左側第二個按鈕的工具提示是：Drag Wizard(拖動向?qū)?沒太研究是什么意思。

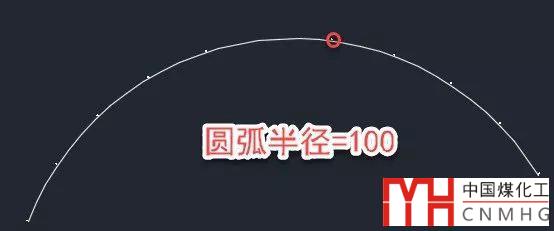

設置文字高度的時候需要考慮一下你的圓弧半徑，因?yàn)槟J(rèn)的文字高度是0.425，估計是按英寸來設置的，如果我們的圓弧半徑是幾百或上千的話，我們會發現輸入完文字關閉對話框后會看不到文字，如下圖所示。

遇到這種情況不用刪除重建，用ARCTEXT功能也可以編輯已經創建的文字，你可以將圖形放大一點，當我們能看到文字的時候，再次執行弧形文字功能，在出現提示的時候選中文字，如下圖所示。

提示已經告訴我們可以選擇圓弧或已創建的弧形文字，選中已創建的文字，在對話框中將文字調整成合適的高度即可。

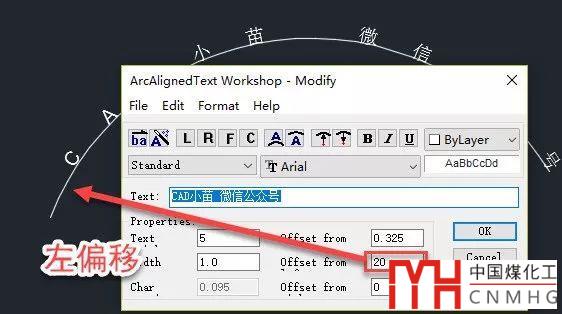

當選擇匹配圓弧F對齊模式時，工具會自動計算字符間距，此參數無法設置。當使用左對齊、右對齊、中間對齊的時候，此參數可以根據需要進行設置，也就是說文字可以位于圓弧的一側或兩側都留出空白。即使用匹配圓弧的對齊方式，也可以調整左偏移或右偏移值，如下圖所示。

菜單里的命令基本跟下面的工具和參數是對應的，很少用。只是編輯菜單比較特殊，里面有復制、粘貼等選項，也就是告訴我們文字我們是可以進行復制粘貼等常規的操作的。

這里就不在一一介紹并展示每個參數的效果了，大家可以先自己嘗試一下調整各個參數后文字有什么變化，了解每個參數的作用后就可以得心應手地使用了。
