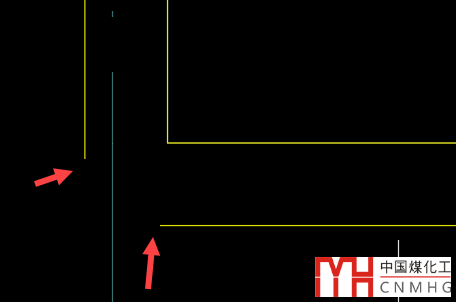

前幾天有網友在群里問沒有封口的墻角怎么快速連接，如下圖所示。

遇到這樣的情況說明了兩個問題：第一，他沒有使用天正建筑或浩辰建筑這樣的專業軟件來畫圖，用這些軟件直接畫墻是自動封口的；第二，他對常用的繪圖修改命令還沒有達到融匯貫通的境界。如果他通讀過本信息的相關文章的話，就自然知道答案，這種情況最方便的命令不是修剪延伸，而是圓角FILLET(F)，這肯定是很多初學者想不到的。

圓角F的功能很簡單，設置一個半徑，選擇兩條線，就可以用一段圓弧將兩條線連接起來。之前發過專門介紹圓角的文章，這里就不再介紹圓角的常規操作，重點介紹圓角的一些特殊用法，希望對初學者有幫助。

一、延伸或修剪圖形

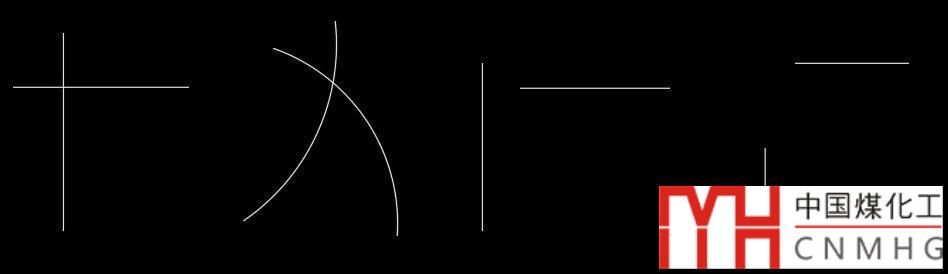

在一些特定的狀況下用圓角命令來修剪和延伸圖形比直接用修剪和延伸的命令更簡單。當我們需要將兩條不相交或交叉的線修剪和延伸成收尾相連狀態時，就可以用圓角命令，如下圖所示。

假如用修剪和延伸，左側兩種情況還算簡單，直接修剪掉上面多余部分就可以了，而第三種情況要先延伸再修剪，最右側的情況就麻煩了，還需要先打開延伸的邊界E延伸選項(也就是用線的延長線作為延伸邊界)后再延伸。

CAD修剪和延伸命令的相關技巧和問題

而用圓角就比較簡單了，只需要輸入F，回車，分別點取兩條線要保留的部分就可以了，下面就是圓角（半徑=0）后的結果。

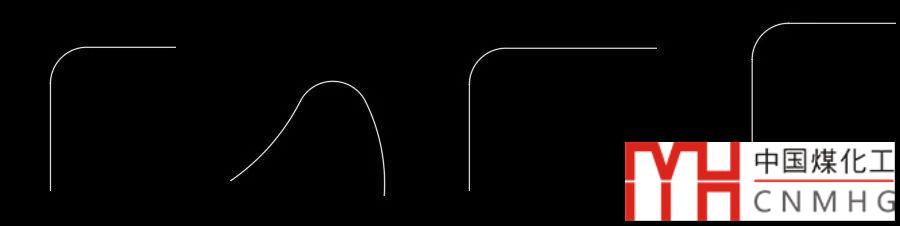

在倒圓角的同時會對圖形進行修剪，其實這很好理解，我們對兩條收尾相連的線進行倒圓角的時候，只要圓角不為0，默認也會將多余部分修剪掉，如下圖所示。

也就是無論圓角半徑是否為0，默認狀態下都會對線進行修剪或延伸以得到最后的效果。

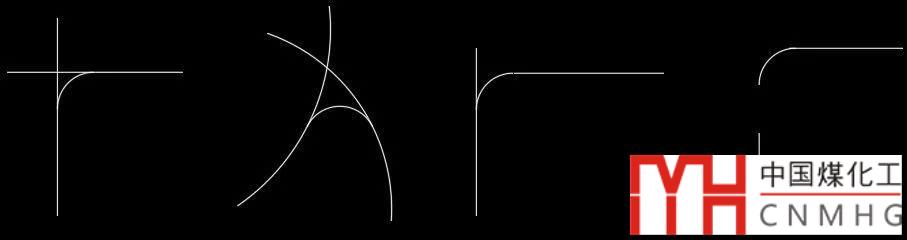

圓角命令有一個修剪參數，設置成不修剪的時候就不會對倒圓角的線進行修剪延伸處理，只會加上圓角了，如下圖所示。

二、對平行線進行倒圓角

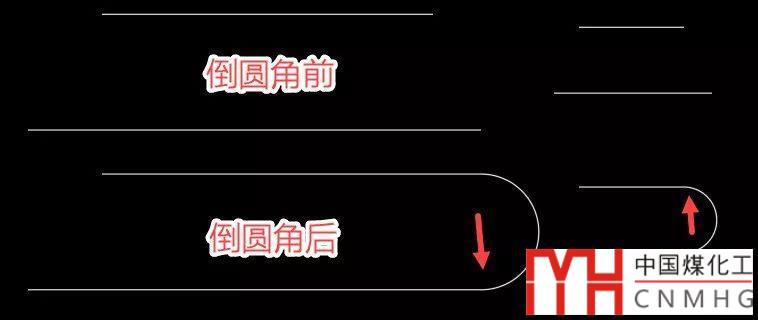

圓角功能不僅可以對交叉的線進行倒圓角，對平行線也能倒圓角，而且處理方式比較特殊：設置的圓角半徑不起作用了，會用平行線的間距作為圓角的直徑，用一個半圓將兩條平行線連接起來，如下圖所示。

圓角的位置由先拾取的直線的端點決定。

注意：平行的多段線無法倒圓角！

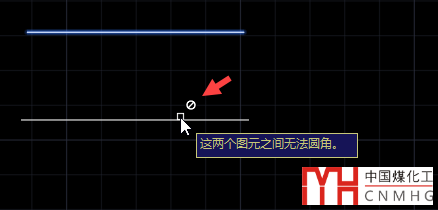

前幾天有位網友知道平行線可以倒圓角，可他操作的時候怎么都不成功，選擇第二條線的時候會出現禁止的圖標，并提示“這兩個圖元間無法圓角”，如下圖所示。

之前我并沒有注意到這個問題，還覺得奇怪，為什么我這里操作么有問題，等他把圖紙發過來后才發現問題所在：

平行的直線可以倒圓角，平行的多段線無法倒圓角，解決辦法就是炸開X成直線后再到圓角。

三、對多段線倒圓角

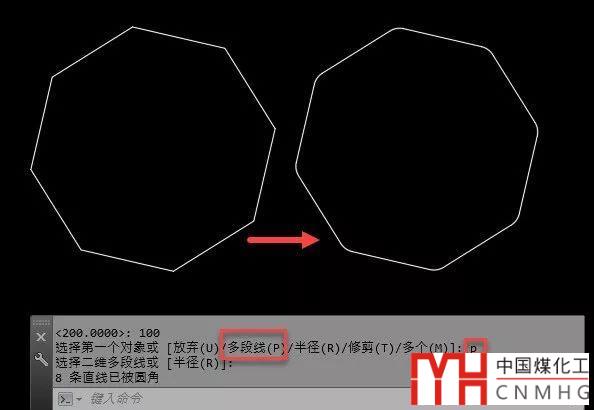

當我們對一個矩形、多邊形或不規則形狀的多段線倒圓角的時候，我們可以采取常規的操作方式，通過拾取兩個邊來對其中某個角倒圓，如果需要對每個角做相同半徑的圓角，使用圓角命令的多段線P參數，就可以一次完成所有倒角，如下圖所示。

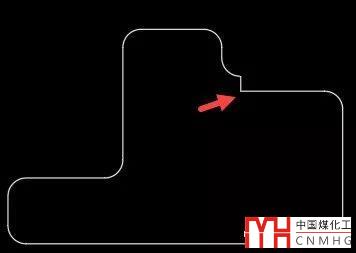

在對多段線倒圓角的時候還會對線段長度進行判斷，如果其中一條線段長度小于圓角半徑，這條線段就不會倒圓角，如下圖所示。

圓角還有多個（M）參數，讓需要對多處倒相同半徑的圓角的時候，可以使用此參數，這樣就不必重復執行圓角命令了。

四、圓角命令還可以編輯三維模型

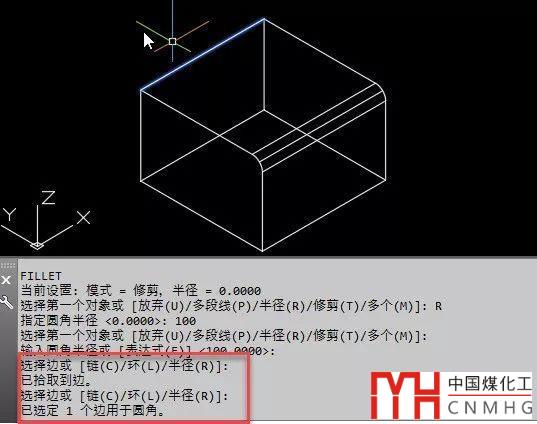

圓角和倒角命令是兩個比較特殊的編輯命令，不僅可以用于二維圖形的編輯，還可以用來編輯三維模型，我們可以畫一個簡單的方體BOX，然后用圓角命令，三維的操作跟二維有所不同，二維需要選擇兩條線，三維可以可以選擇一條邊，或相互連接的邊界鏈或環，如下圖所示。

至于鏈、環、邊怎么選擇，這個需要單獨講解，感興趣的話可以看看信息發布的相關文章。

CAD在二維和三維倒角時如何選擇對象？

在學習CAD命令的時候，首先要了解每個參數的作用，其次要了解命令在不同圖形上使用的效果，對命令的參數和變化足夠了解后，就可以根據圖形的實際情況快速選擇最簡單的命令，就會發現一些事半功倍的操作，提高我們的繪圖效率。
