ASME換證預檢，上班時間可以稍微整理一下小文章了！本文不討論國標大肚子固定管板換熱器的管板是否一定要分析。

和管板連接的筒體長度無論是ASME Ⅷ-1/2,EN 13445或GB/T 151都有明確規定，只是長短稍有差別。ASME和GB/T 151的長度要求是1.8倍，EN 13445要求是1.4倍。

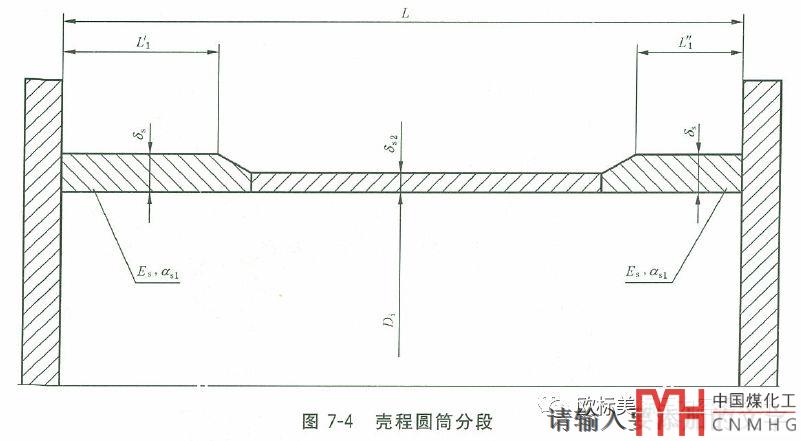

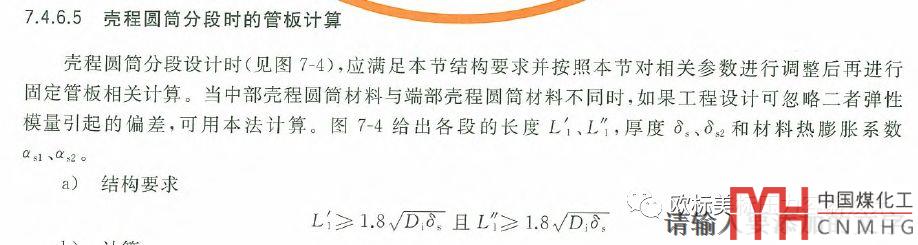

GB/T 151的規定（其它標準類似）

設計大肚子固定管板換熱器的時候，和管板連接的筒體長度經常是不滿足長度要求的。由于工況等原因在小端還要設置膨脹節（主要是因為省錢）在大直徑上設置膨脹節比在小端設置膨脹節經濟上還是差的比較多的。考慮制造等因素即使要設置兩個膨脹節也不會在靠近兩側管板上各設置一個膨脹節，也只會在一側設置膨脹節。如果設置一個膨脹節，直接不考慮熱膨脹的影響只計算壓力工況是否合理。很多分析設計人員都是直接說由于有膨脹節了就不考慮熱膨脹了，我想說的是你看過常規膨脹節的計算及膨脹節的標準嗎？你確定設置了膨脹節就能完全吸收熱膨脹差嗎？尤其是奧氏體相材料（不銹鋼和鎳基合金等）的膨脹節。在一端設置膨脹節兩側的管板應力會有多大的區別，分析建模不考慮膨脹節只計算壓力工況是否可以在軸向建一半。其它標準膨脹節距離管板的距離沒有明確規定，在TEMA中有明確規定見下圖

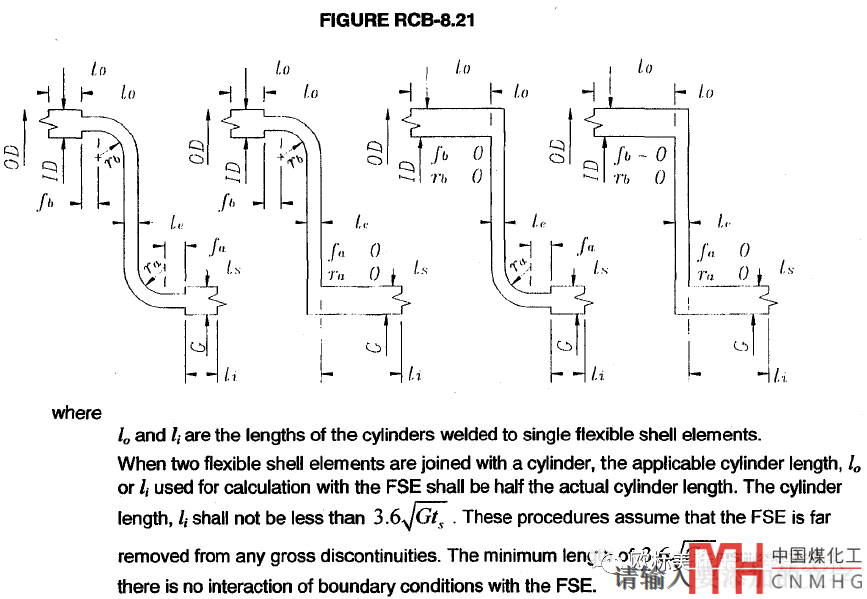

TEMA中關于膨脹節距離管板距離的規定

可能有人會說TEMA的規定和ASME Ⅷ-1要不一樣，差了一倍！這是因為對衰減長度都限定了1.8，影響管板的筒體長度是1.8SQRT(D×t)，膨脹節影響筒體長度也是1.8SQRT(D×t)；兩個1.8相疊加就是3.6了。

碳鋼的膨脹節只要膨脹節計算通過，基本上都能吸收熱膨脹差。但是由于國標對奧氏體相材料膨脹節判定的規定，會導致部分換熱器實際上膨脹節只吸收了部分的熱膨脹差。還是用我上篇文章膨脹節舉例，在膨脹節標準上單波最大位移量是6.9mm，但是換熱器管殼程的熱膨脹節差有15mm，設置一個膨脹節實際上還有8mm的熱膨脹差沒有吸收。此時在分析時只計算壓力工況，不考慮熱膨脹就是不對的。有點跑題了但不想再單獨開題寫了就寫這么多吧！

換熱器和管板連接的小端筒體長度不到SQRT(D×t)，不滿足GB/T 151分段設計筒體長度的1.8SQRT(D×t)要求就更不要說TEMA的3.6SQRT(D×t)的要求了。

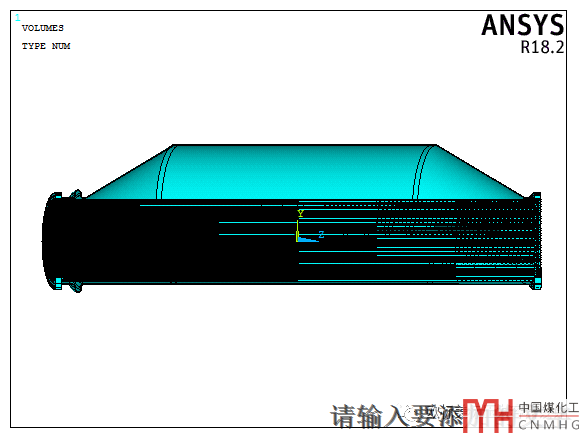

ANSYS中的模型

管殼程都是正壓工況：壓力工況兩側管板應力對比，兩側管板布管區的應力分別為45.1MPa和42.3MPa，相差了6.6 %。

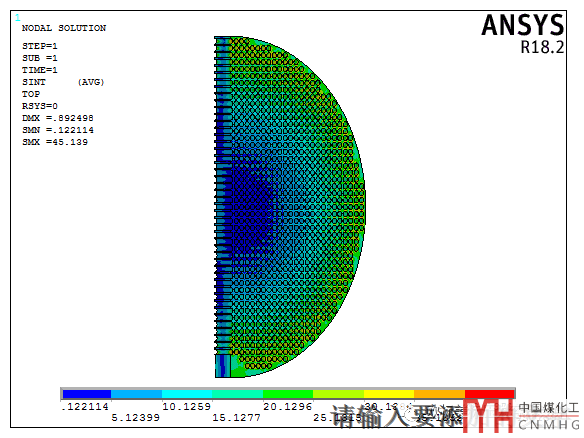

靠近膨脹節側的管板應力(P)

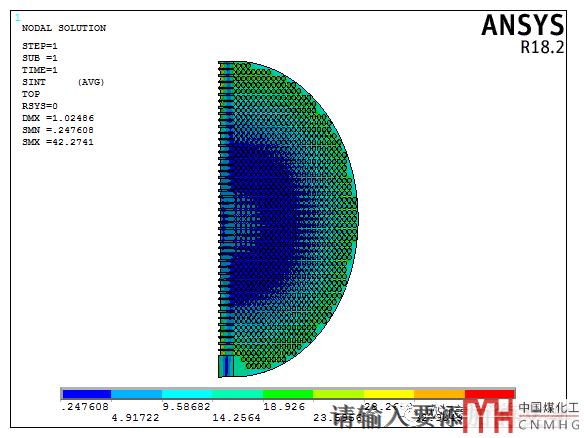

遠離膨脹節側的管板應力(P)

管殼程都是正壓工況：壓力加熱膨脹工況兩側管板應力對比，兩側管板布管區的應力分別為120.7MPa和127.8MPa，相差了5.9%。

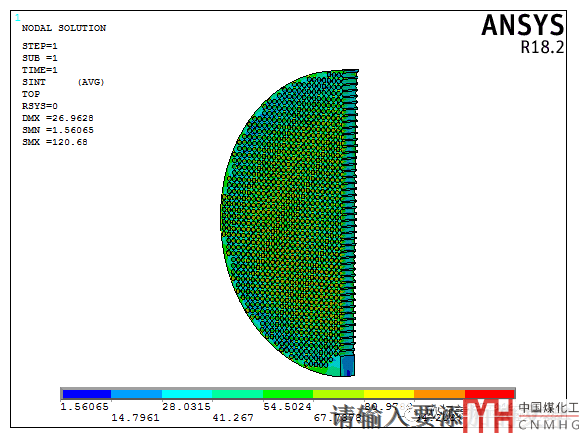

靠近膨脹節側的管板應力（P+T）

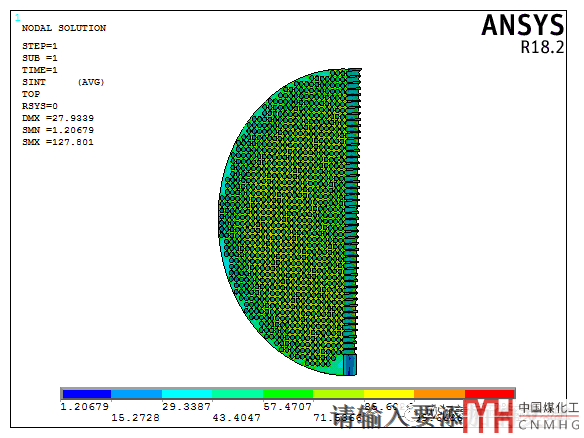

遠離膨脹節側的管板應力（P+T）

膨脹節和偏心錐殼小端直接連接，壓力工況和壓力加熱膨脹工況膨脹節對錐殼小端應力都是由影響的；不對比ANSYS分析和常規的結果了主要是在ANSYS中沒截圖這部分內容。這個影響是可以直接根據GB/T 150的規定直接計算的。我一直堅持能按常規計算按常規計算不要輕易分析，怎么說分析人員的身價也要比常規設計人員要高一點哈。而且用常規計算軟件花的時間怎么也比用分析軟件少哈。

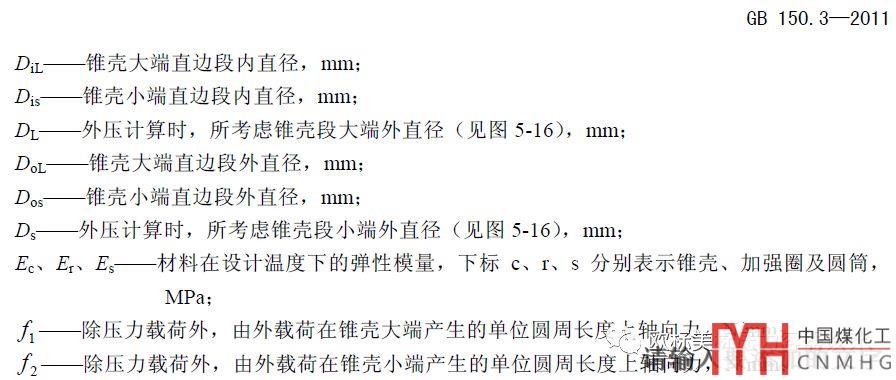

GB/T 150 錐殼可以直接考慮軸向外載荷的影響

最后總結一下：膨脹節距離管板的距離對管板布管區的影響不大，偏差在工程可接受范圍；如果膨脹節的位移足夠彌補管殼程的熱膨脹差，建模分析可以軸向建一半（即只建一塊管板）不考慮膨脹節，不計算熱工況。

另還有其它方面：1.對管板和殼體的接頭是有影響的而且是和距離有直接關系的，因為膨脹節的軸向力對筒體有影響且是有衰減范圍的。2.大肚子實際上對管板的應力影響不大；ASME加入了大肚子固定管板換熱器的計算，國標在標準釋義中偷偷的加入了不適用（當然了標準釋義和算例上的內容，如果你不想承認可以當規定不存在哈，因為前言已經明確其地位了）。
