在進行西門子PLC調試的時候，有時候需要搜索Ethernet/PROFINET網絡，分配設備名稱或者查看設備的IP地址。一般有兩種方法：

第一種方法是使用SIMATIC Step7硬件組態程序，在菜單【PLC】-【以太網(Ethernet)】中選擇【編輯以太網節點(Edit Ethernet Node)】，可以查找節點及分配設備名與IP地址；

第二種方法是使用博途的在線查找功能，也同樣可以實現查找設備及分配設備名及IP地址的功能；

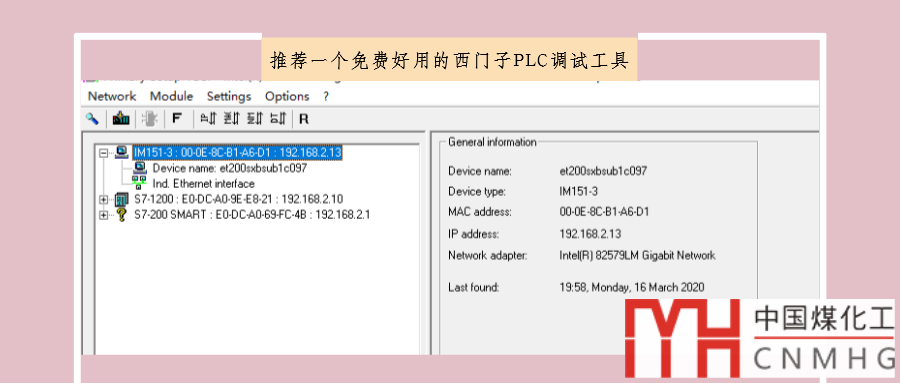

除了這兩種方法，今天這篇文章想給大家推薦一個免費好用的西門子PLC調試工具——Primary Setup Tool(PST)。

Primary Setup Tool簡稱PST，可以翻譯為"基本配置工具"。該工具可以對西門子PLC及分布式模塊的網絡接口、CP模塊、網關等SIMATIC NET網絡組件進行IP地址、設備名稱、網絡參數、組態數據等進行配置，在不使用其它組態工具的情況下可以組態網絡建立基本通信功能。

PST主要包括如下功能：

1、掃描網絡中的設備

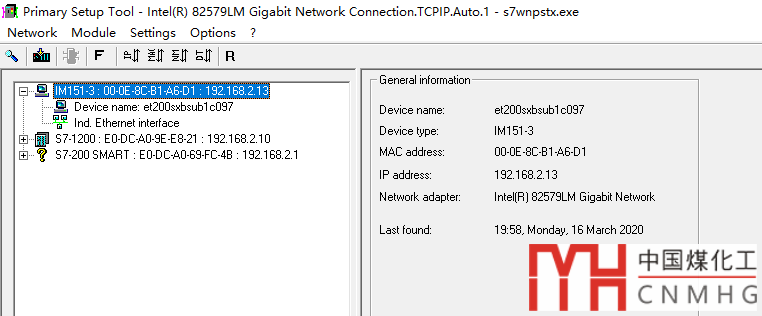

單擊菜單【網絡（network）】-【瀏覽（browser）】，可以查找當前網絡中設備。如下圖是使用PST工具掃描實驗臺上連接的設備的截圖：

從上圖中可以看出，PST工具掃描的結果包括三類信息：

1）設備的基本信息

2）設備名稱

3）設備的以太網接口信息

設備的基本信息以概覽的形式給出設備名稱、設備類型、設備的MAC地址、IP地址等信息，這些信息是只讀的；

設備名稱列出了設備的PROFINET設備名；

以太網接口信息列出了該設備的MAC地址、IP地址及設備名，這些信息是可以修改的。

2、更改設備名稱

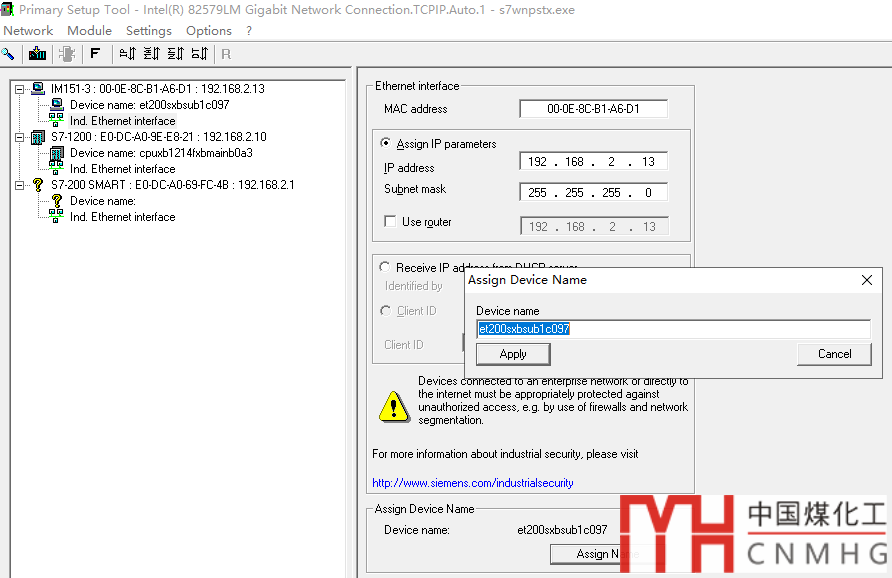

在以太網接口信息的最下面列出了設備名，并且有一個【修改設備名(Assign Name)】的按鈕，單擊該按鈕會彈出對話框，輸入新的設備名并單擊【應用(Apply)】按鈕，就能給設備分配新的設備名。如下圖所示：

注：設備名用于PROFINET通信

3、修改設備的IP地址

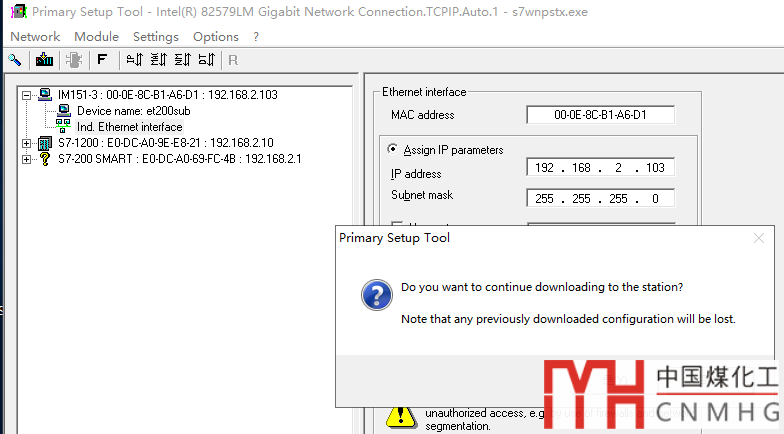

在以太網接口信息可以修改設備的IP地址?？梢灾苯有薷腎P地址，也可以設置成從DHCP服務器獲取IP地址。修改完成后，單擊菜單【模塊】-【下載(download)】，可以將修改的IP地址等信息下載到該設備中。如下圖所示：

好了，關于PST工具就先介紹到這里。
