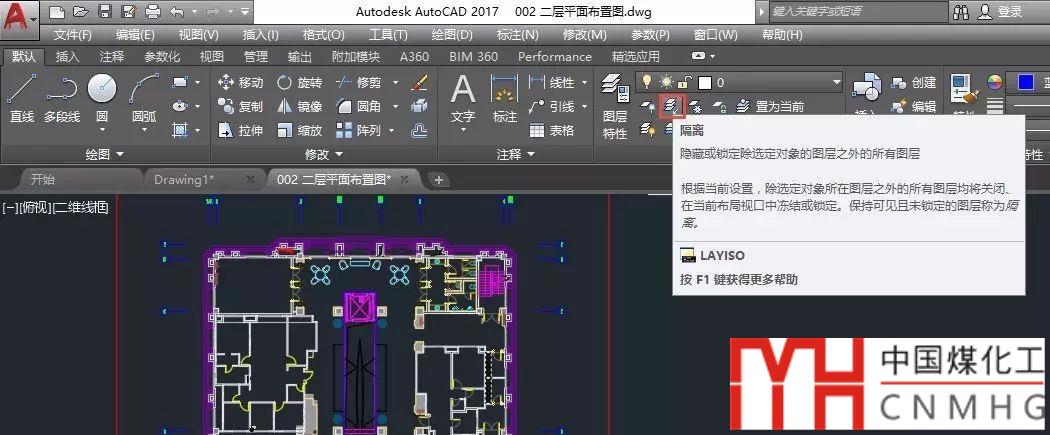

當圖形比較復雜，圖層又比較多的情況下，為了簡化圖形，提高操作效率，我們會關閉一些無關的圖層。如果利用圖層管理器或者在圖層列表中一個一個的關閉，都非常麻煩，因此CAD提供了一種更快捷、直觀的圖層處理工具：圖層隔離(LAYISO)，如圖所示。

相對于圖層管理器和圖層列表操作，圖層隔離的優勢就是快速、直接，直接在圖中選擇自己要顯示和編輯的圖形對象，就可以將其他圖層關閉或鎖定。

在CAD的早期版本，圖層隔離就是將其他圖層關閉，但在后期版本，圖層隔離功能考慮到不同的需要，功能進行了改進，增加了設置（S）選項，可以選擇關閉或鎖定其他圖層，如果選擇關閉，還可以設置在布局視口中使用“關”還是“視口凍結”，選項設置如下：

命令: layiso

當前設置: 鎖定圖層, Fade=50

選擇要隔離的圖層上的對象或 [設置(S)]:s

輸入未隔離圖層的設置 [關閉(O)/鎖定和淡入(L)] <鎖定和淡入(L)>: o

在圖紙空間視口使用 [視口凍結(V)/關(O)] <關(O)>:

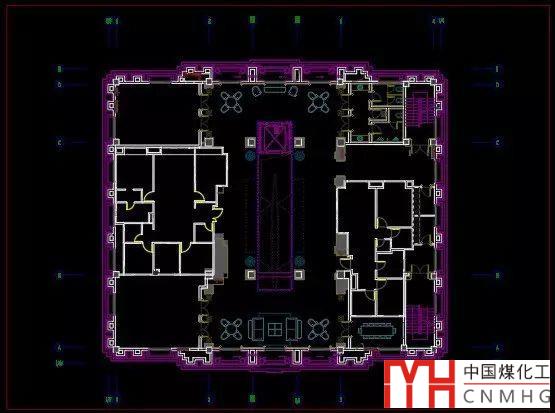

圖層隔離的操作非常簡單了，通過菜單、工具按鈕或輸入命令來調用LAYISO命令，如果不改變?cè)O(shè)置的話，直接在圖中點選或框選需要隔離的圖形，其他圖層上的圖形就會按照設置關閉、鎖定或是視口凍結了，如下圖所示。

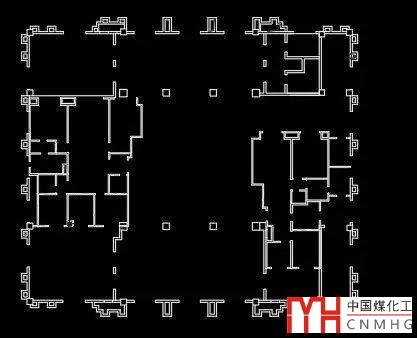

設置成關閉其他圖層的效果，如下圖所示。

設置將其他圖層鎖定和淡入后隔離的效果如下圖所示。

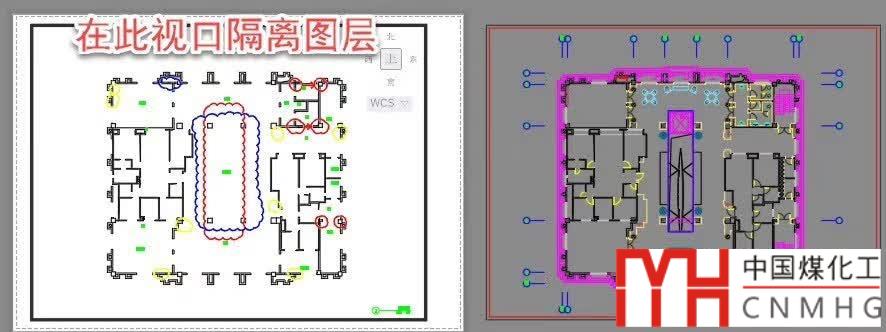

如果設置在布局視口中使用視口凍結的話，隔離和未隔離是偶效果對比如下圖所示。

取消圖層隔離（LAYUNISO）

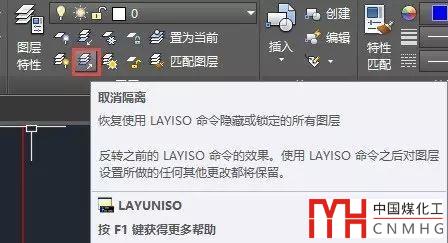

可以通過取消圖層隔離將圖層隔離功能關閉或鎖定的圖層恢復成隔離前的狀態，如圖所示。

如果你之前用過圖層隔離，不是是否注意到可以設置隔離的選項，如果你直接沒有用過圖層隔離，不妨試試。

以上技巧適用于AUTOCAD和浩辰CAD等類似的CAD軟件，不同版本CAD隔離的選項不完全相同。
