屬性塊是一種比較特殊的圖塊，其創建方式和編輯方式都跟普通圖塊有所不同，經常有初學者問屬性塊怎么創建，但熟練使用CAD的設計師在編輯屬性塊的時候也會遇到問題，這里就將屬性框創建和編輯過程中的一些技巧和問題簡單總結一下。

一、什么是屬性塊？定義屬性塊的基本操作

屬性是一種特殊的文字，在做成圖塊后，可以很方便地編輯屬性的值。一些需要經常編輯圖塊中的文字內容就可以使用屬性文字，比如圖框、建筑的軸號、門窗或一些電氣、給排水、機械等專業圖紙中使用設備符號等。

屬性塊的定義方法和簡單，基本操作步驟如下：

1、線繪制圖塊的圖形，屬性文字通常會根據圖塊的圖形進行定位，比如軸號會放在圓的中心，圖框的文字需要放在表格的方框內。

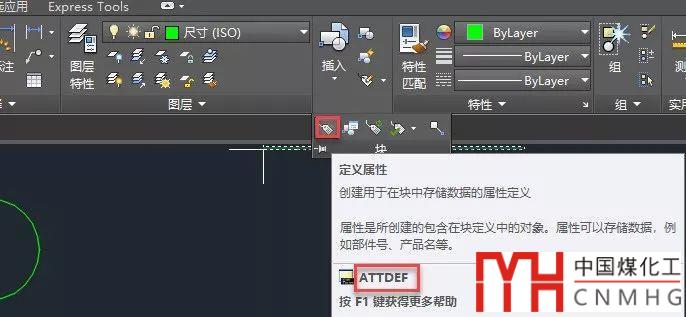

2、定義屬性文字，命令是ATTDEF，也可以從菜單或命令面板來調用此命令，如下圖所示。

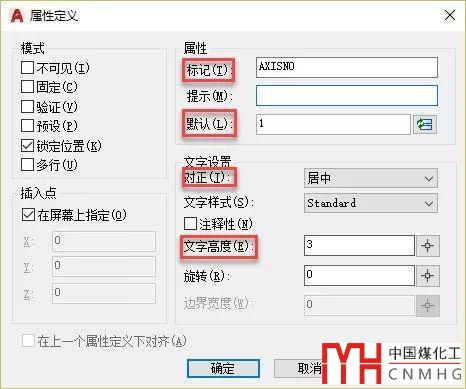

3、在"屬性定義"對話框中需要定義文字的高度、文字樣式、對齊方式，但最重要的參數是標記和值，標記告訴我們屬性的作用，沒有做成圖塊前顯示的是標記，而做成圖塊后顯示的就是屬性的值，插入圖塊后可以隨時修改屬性的值。

4、將圖形文字定位到合適的位置，如果一個圖塊內有多個屬性文字，可以繼續創建其他屬性文字。

5、當屬性文字創建完畢，選擇圖塊的圖形和屬性文字，輸入B命令回車，就可以完成屬性塊的創建。

關于屬性塊創建的詳細介紹請看之前發布的文章：

什么是屬性塊？CAD屬性塊如何創建？屬性文字和普通文字有什么區別？

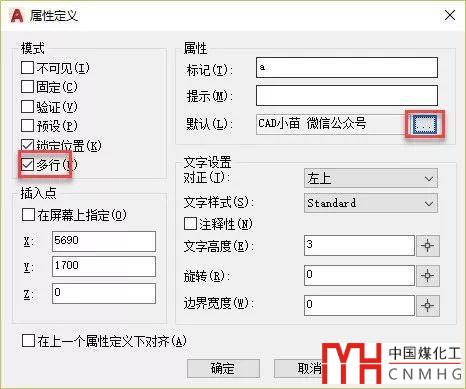

屬性定義對話框中還有很多參數，例如模式選項有很多種，其中可能會用到的就是不可見、多行。不可見就是可以設置屬性值不顯示。多行就是編寫多行文字屬性，設置多行的時候，不能在屬性值的文本框中輸入，需要單擊后面的按鈕，圖面上輸入屬性的默認值，如下圖所示。

如果想了解其他參數的作用，請直接查看CAD幫助中關于屬性定義對話框的相關講解。

---提示：下面是廣告，不是本文圖片！---

二、屬性文字的對齊方式

定義屬性文字的時候，屬性的標記、值、高度、文字樣式都比較明確，但對齊方式卻存在很多變數。如果對齊方式和位置定位不正確，后續編輯屬性值的時候就有可能出現問題，比如默認軸號是一位數，軸號在圓的中間，但當變成兩位數后，文字卻偏到了一邊，在比如圖框中填寫的字符比較多時會超出邊框。

因此在定義屬性文字前必須要根據屬性文字可能的長度，對屬性文字的位置要求來確定文字的對齊方式。屬性文字的對齊方式跟單行文字或多行文字類似，比較常用的對齊方式是左對齊、中間對齊比較常用的就是左對齊、中間對齊和布滿。

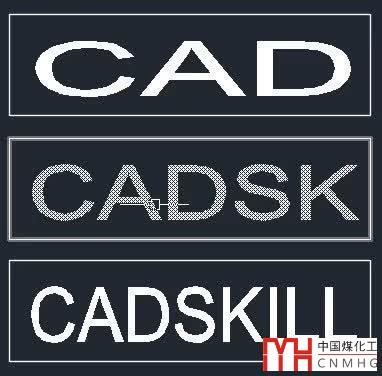

其中布滿方式比較特殊，可以設定文字的總寬度，然后無論字符多少，文字的總寬度都不會變，如下圖所示。

當屬性值字符比較多，但字符數量差別又不太的時候，可以采用布滿的方式，可確保屬性文字寬度與圖形重疊。

CAD文字出了表格邊框怎么辦？

定位屬性文字還有一個問題是：屬性文字的對齊方式設置成居中的時候，在光標移動定位屬性文字位置的時候，文字是左側跟光標對齊的，如下圖所示。

但單擊確定位置后文字會移動到中心與剛才指定點對齊，如下圖所示。

我們也可以先指定屬性文字的位置后再去調整位置，但拖動夾點來定位屬性文字的時候，也存在預覽效果和最終定位效果不一致的裝開給你。

除此以外，屬性文字的標記的字符數于屬性的字符數量也不相同，現在看到的效果跟做成圖塊后屬性值顯示的效果是不相同的，比如上圖中的圖塊最終顯示的軸號可能就是一個或兩個數字字母，如下圖所示。

在設置屬性文字對齊方式和定位屬性文字的時候還需要有一定的想象力，定位的是屬性標記，但要想象出最終屬性值的效果會是什么樣的。

三、屬性文字不能當普通文字使用

有些網友被網上的一些文章誤導了，將屬性文字作為普通文字使用，其實就是用屬性的標記作為文字，我遇到過幾張這樣的圖紙。

這種用法從圖面上看是沒有什么問題，但屬性文字的標記是無法查找和替換的，編輯方式也跟常規的文字不相同。估計這么錯誤使用屬性文字的圖紙還不少，因?yàn)榫W(wǎng)上還可以下載到從屬性文字轉換為普通文字的插件。

CAD中怎樣查找和替換文字？為什么有些文字明明有卻查找不到？

CAD插件-屬性文字標簽轉換為普通文字

四、編輯屬性值

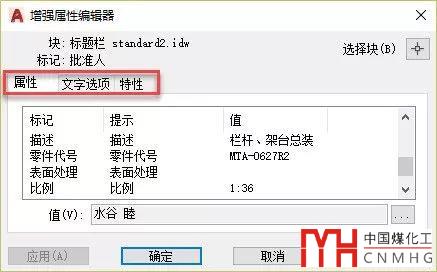

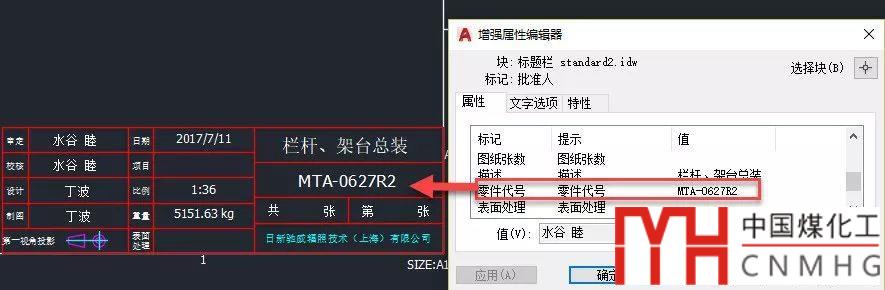

CAD中定義屬性和屬性塊的目的就是為了編輯屬性的值，雙擊屬性塊就會彈出增強屬性編輯器，在增強屬性編輯器中會顯示圖塊所有屬性的標記、提示和值，同時還可以設置文字選項和屬性的特性，如下圖所示。

在增強屬性編輯器中通常只修改屬性的值，文字選項和特性只是在一些特殊情況下才會進行調整。

五、如何編輯屬性塊？

經常有人問：我雙擊圖塊會彈出增強屬性編輯器，但我想編輯這個圖塊里的圖形怎么辦？

如果不是屬性塊，雙擊就會直接啟動塊編輯（BEDIT）命令，低版本CAD雙擊圖塊會啟動參照編輯（REFEDIT）命令，這兩個命令都可以編輯圖塊內部的圖形。如果要編輯屬性塊的圖形或?qū)傩远x的話，可以右鍵單擊后選擇塊編輯器(BEDIT)或在位編輯(REFEDIT)，當然也可以輸入括號中的命令或者到菜單中去找這兩個命令。

進入塊編輯或在位編輯后，不僅可以編輯圖塊的圖形，也可以編輯、增加或刪除屬性文字。

六、批量修改屬性BATTMAN

CAD提供了批量修改圖塊屬性的命令：BATTMAN，可以批量修改同名圖塊的某個屬性，詳細講解請參看之前發布的文章。

CAD中如何批量修改屬性塊的特性，如屬性的顏色等？如何使用BATTMAN命令？

七、屬性同步

有時打開一張圖紙后，會發現一些奇怪的現象，同名的土塊屬性卻不一樣多，有時在增強屬性管理器中看著圖塊有某個屬性，但進入塊編輯器的時候卻找不到這個屬性。

這些是因?yàn)槿绻趬K編輯器中增加或刪除了屬性，或者用其他方式重定義了屬性后，圖紙已插入的圖塊參照的屬性值是不會變化的，也就會出現上面的現象，如果希望所有同名圖塊的屬性數量保持一致，就可以用屬性同步ATTSYNC命令。

CAD編輯圖塊添加了屬性后為什么屬性不更新？

八、屬性看不到

前面提到了屬性可以設置為不可見，這樣屬性就可以不顯示，另外還可以通過變量ATTMODE來控制屬性是否可見。

有時候圖面上有屬性，但快編輯時看不到屬性，這可能是在塊編輯的時候?qū)傩詣h除了。

還有網友發現天正的一些圖塊的屬性設置不可見，圖面不可見，在增強屬性編輯器里能看到，在塊編輯器里也看不到，原來只是將屬性文字設置得特別小而已。

為什么CAD圖紙中圖塊的屬性不顯示？

上面將屬性塊相關的操作、命令和問題簡單匯總了一下，如果想了解一些相關的細節，可以看看引用的文章。如果還有你想了解的其他問題，可以留言。
