有時我們打開圖紙進入布局后，有些視口可以正常顯示，但有些視口內卻顯示空白，這是什么原因呢？

之前發過相關文章，但只說了其中一種原因，并不全面，這里重新整理一下，視口不顯示內容可能有下面幾種原因。


顯示視口對象被設置為否

如果顯示視口對象被設置為否，視口將顯示為空白。當視口顯示為空白的時候首先檢查一下是不是這個選項被關閉了。

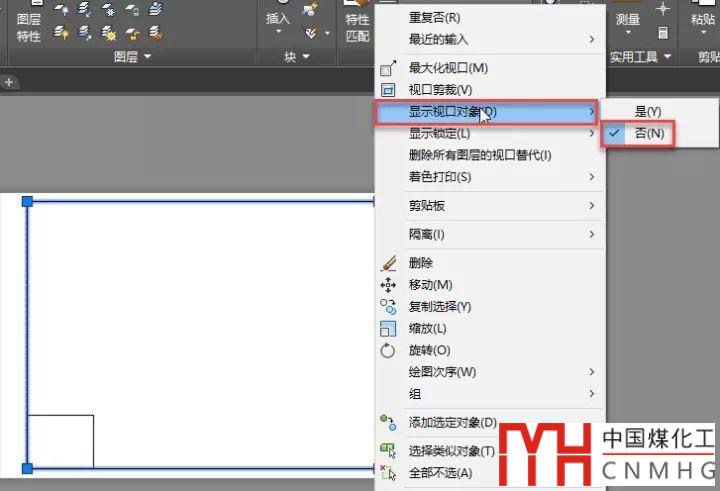

選中視口后，右鍵，就可以在右鍵菜單中檢查和設置顯示視口對象，如下圖所示。

如果布局中視口比較多，圖形比較復雜的時候，可以將一些暫不操作的視口的顯示對象設置為否，提升操作速度。

一般情況下不會手動去設置這個選項，如果發現這個選項異常被設置為否，可以注意一下是不是使用的插件或?qū)I(yè)軟件功能設置的。

視口太多超過數量限制

CAD一個布局中可激活的視口的數量是有限制的，如果超過這個顯示，那些視口也會顯示空白，如下圖所示。

每次在講到布局，我都會建議大家每個布局只放一個圖框，不要用太多視口，但經?？吹揭恍﹫D紙按照模型空間的使用方法，一個布局插入了數個圖框，創建了大量視口。這種圖紙不僅切換布局緩慢，操作卡頓，而且還會出現有些視口顯示空白的情況。

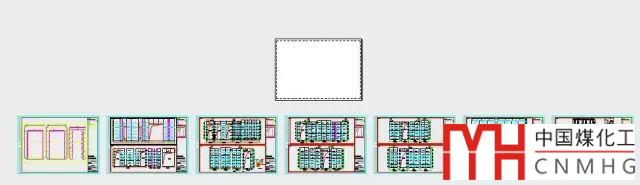

前一段時間就有一位網友的圖紙就是圖紙中視口太多了，達到了93個，如下圖所示。

CAD布局空間能同時顯示少個視口是由變量MAXACTVP(MaxmiumActiveviewports最多激活視口)控制的，最大值是64。有時候視口并沒有那么多，也有視口顯示空白，那是因?yàn)閳D紙中的MAXACTVP的值被改小了，比如被改成了8。

CAD布局最多可建多少個視口？CAD布局最多可建多少個視口？

解決辦法：

如果MAXACTVP被修改過且視口數量少于64個，可以將MAXACTVP的值改成64。

如果布局中視口超過63個，這些視口是無法同時顯示的，遇到這種情況怎么辦呢？

這些視口不會在同一個圖框內，解決的辦法就是將布局進行拆分，讓單個布局中的視口少于MAXACTVP。

難道要再建一個布局，重新創建這些視口嗎?

不用！我找到一種偷懶的辦法，就是復制布局。

操作方法如下：

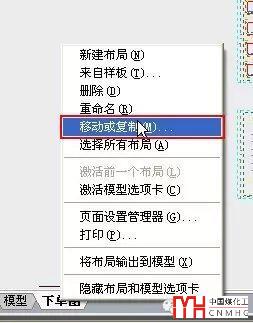

1、在布局空間中右鍵單擊布局標簽，在右鍵菜單中選擇“移動或復制”，如下圖所示。

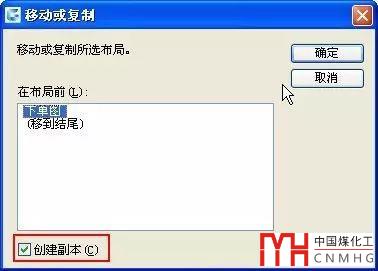

2、在彈出的對話框中選擇要復制的布局，勾選對話框底部的“創建副本”，如下圖所示。

3、點“確定”按鈕，就可以復制出一模一樣的布局。

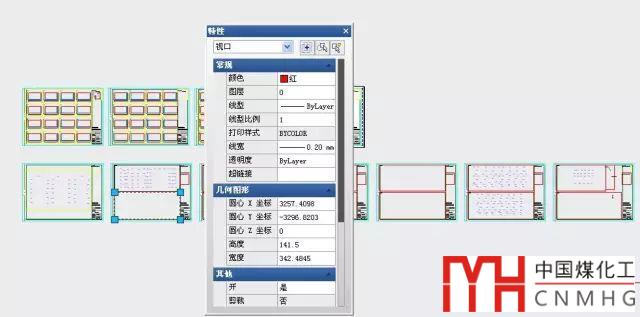

4、進入原來的布局，框選并刪掉一半的圖框，再切換到復制出的新布局，將原布局中保留的圖框刪除。就是將原來的一個布局分成兩個布局，每個布局的視口都不會超過64個，這樣每個視口就可以正常顯示了，如下圖所示。

除了上面兩種情況外，還有一種情況，視口比例太大或者正好顯示了圖紙的空白區域，遇到這種情況，可以進入此視口，雙擊鼠標中間全圖顯示，然后再重新設置視口比例和位置。

CAD布局中怎么創建視口？

如何調整CAD視口顯示的視圖

CAD視口的顯示控制

最后總結一下，當出現視口顯示空白時，先選中視口，右鍵檢查一下顯示對象的設置，然后返回布局，全選后或用快速選擇，看一下有多少個視口，如果這些設置都沒有問題，再檢查一下視口的比例和視圖是否有問題。如果這些都沒有問題，還是顯示空白，那就需要具體圖紙具體分析了。
