昨天網友反饋了一個比較奇怪的問題，圖中的虛線無論怎么調整比例都不顯示，但打印時虛線卻能正常顯示，顯示效果如下圖所示。

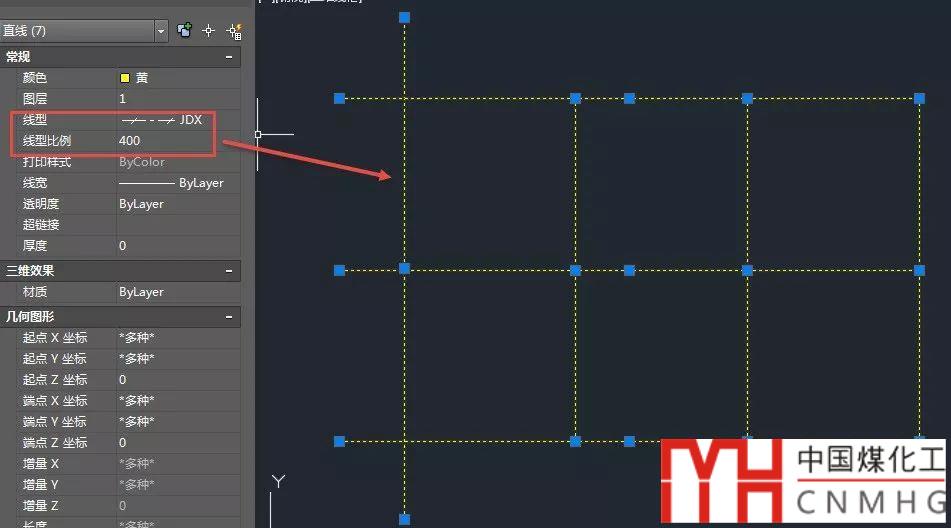

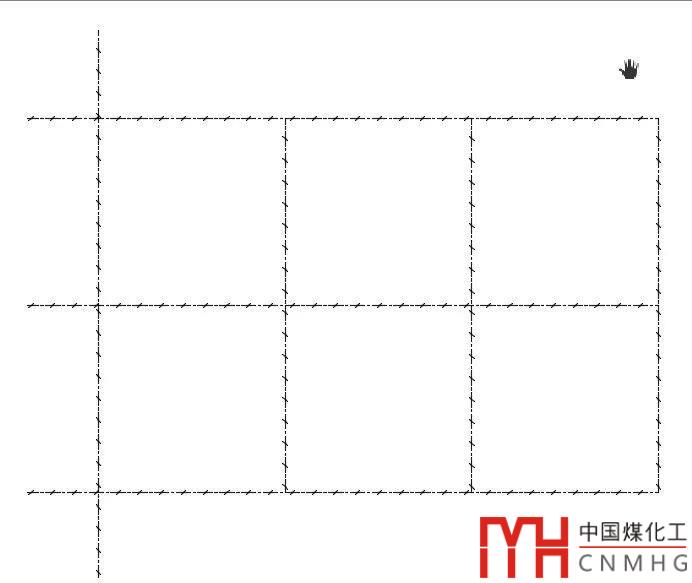

打印預覽效果如下圖所示。

這個真的很神奇！之前遇到過虛線顯示為實線通常是比例的問題，調整一下比例就正常了，有過模型空間和布局空間顯示不一致的情況，但還沒有遇到過顯示和打印效果不一致的情況。

每日一貼——CAD線型使用中常見問題？

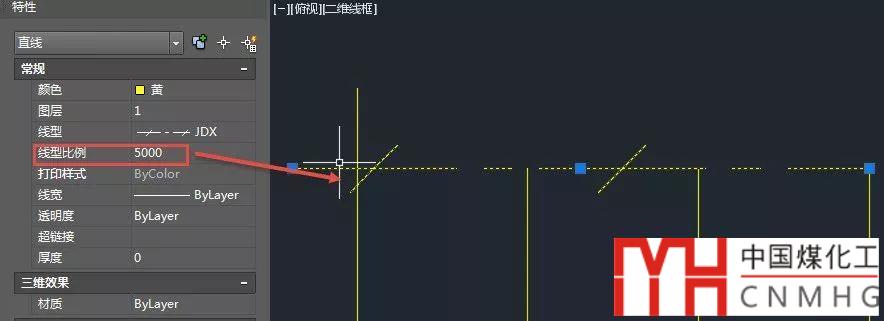

網友將圖紙發過來以后，嘗試調整線型比例，很奇怪，有時將線型比例調整到5000到10000能顯示一下，再調小一點或調大就又不顯示了，哪怕你再調回5000也不顯示，可能需要調整到8000才顯示，如下圖所示。

我研究了半天，先嘗試查看相關變量，沒有找到原因，然后我嘗試刪除圖形、清理多余的圖形，最后圖中只剩幾條直線了，仍然不行。

將圖形復制到新圖中線型就能正常顯示，復制到此圖就不顯示，我想肯定是哪個參數設置與其他圖紙不同，但CAD變量如此之多，感覺跟線型顯示相關的變量不多，試了也不起作用，我準備放棄了。

---提示：下面是廣告，不是本文圖片！---

真是山窮水盡疑無路，柳暗花明又一村！

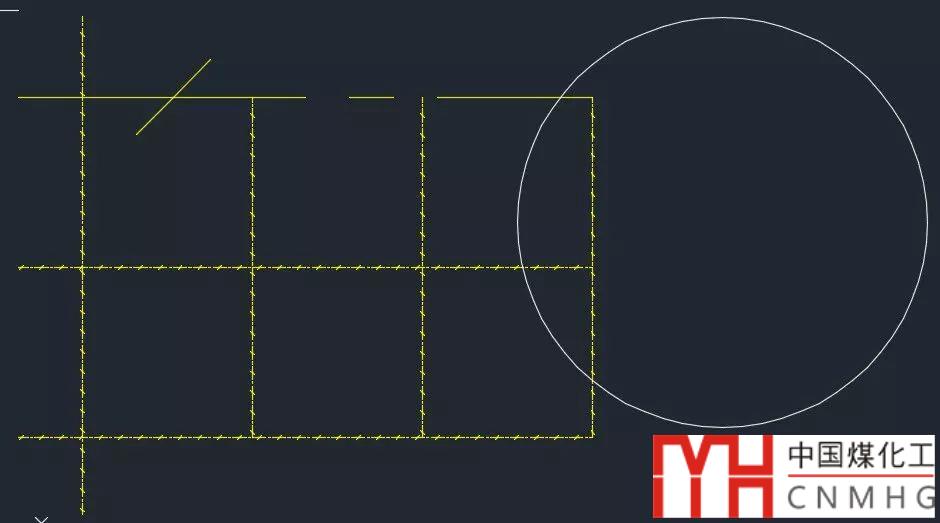

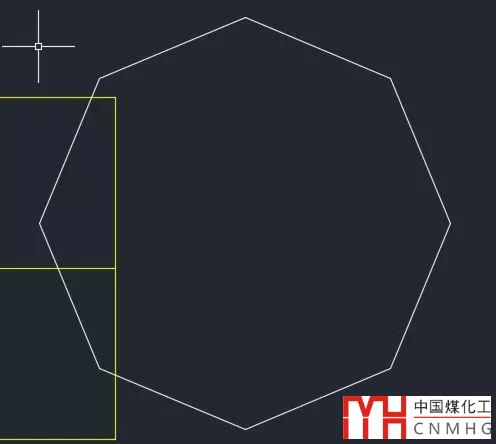

我正準備放棄，告訴他目前我能想到的辦法就是復制粘貼到新圖的時候，他又問了一個新問題，說自己畫的圓直接顯示為多邊形，RE重生成也不管用，我在他的圖上試了一下，果然如此。如下圖所示。

在CAD中默認圓都是用多邊形顯示，邊數跟圓在視圖中的大小和圓和弧顯示精度設置是有關的，如果精度設置得比較低，畫出來就是多邊形。

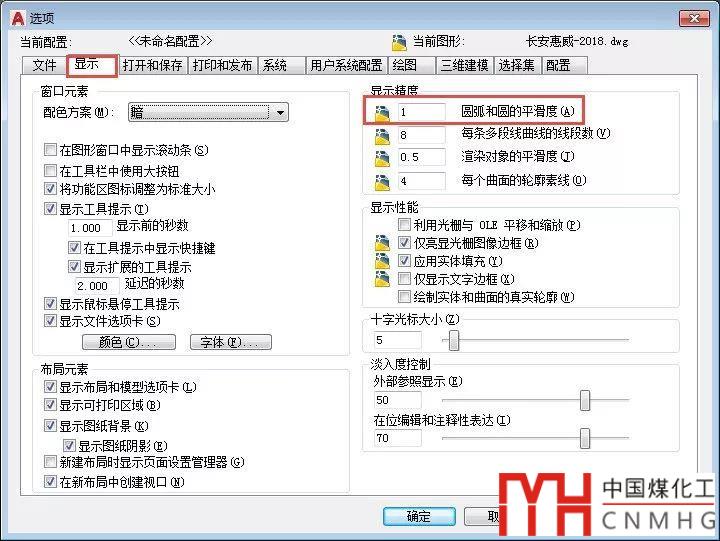

于是我決定檢查一下他的設置，打開選項OP對話框，結果發現這個設置居然是1，如下圖所示。

這個精度默認值是1000，如果設置成比較小的數值，直接畫圓就會顯示為多邊形，RE也肯定不管用。我此數值調整回默認值1000后關閉選項對話框，奇跡發生了！

不僅圓顯示正常了，線型居然也顯示正常了，如下圖所示。

線型的顯示居然跟圓和弧的顯示精度有關系！

這是之前我沒有想到的。試了一下修改參數的值，也沒有找到什么規律，比如在某個視圖下設置成15不顯示，設置成16線型就顯示了，如果將圖形縮小一點，可能需要設置成30才顯示。

之前寫過文章介紹過圓弧精度的問題，當時建議大家不要講此數值設置得過大，會影響性能，但并沒有強調不要設置得過小，現在知道了，調整得過小，不僅影響圓的顯示，還會影響虛線的顯示。如果你遇到虛線無論如何調整比例都不顯示的情況，可以檢查一下圓弧精度（變量VIEWRES）的設置。
