CAD圖形粘貼到另一張圖后為什么會變？

為什么會這樣呢？

按照大家的理解，圖塊和外部參照是兩種不同的對象，兩者不應該相互干擾啊！

什么是CAD外部參照？外部參照和圖塊有什么不同？什么是CAD外部參照？外部參照和圖塊有什么不同？

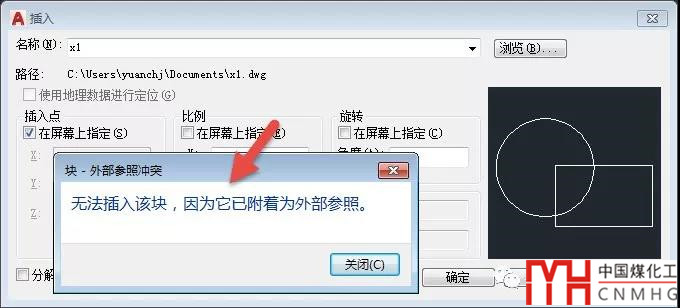

圖塊的圖形數據是保存在當前圖中，而外部參照的圖形數據是保存在外部參照的原圖中，但打開圖紙的時候，外部參照?qǐng)D紙的數據被讀取后被作為圖塊的形式插入到當前圖中，我們可以看到圖塊和外部參照有很多共通之處，比如說圖塊和外部參照都可以用在位編輯（REFEDIT）編輯，都可以用XCLIP(XC)裁剪。正因?yàn)閮烧哂泻芏喙残?，在一些功能或CAD軟件內部采用了相同的處理方式，因此圖塊和外部參照無法同名，先有圖塊，就無法插入同名的外部參照，反之亦然，先有外部參照，就無法插入同名的圖塊，插入時會彈出一個提示對話框，如下圖所示。

外部參照類似圖塊的特性還會帶來哪些問題

因?yàn)橥獠繀⒄沼蓄愃茍D塊的特性，可能會帶來一些問題，這里列舉幾種，大家在實際工作中可以避免出現這些問題，或者遇到這些問題的時候知道是什么原因并知道如何解決。

1、兩張圖紙間復制的時候遇到圖塊和外部參照同名

如果一張圖紙中的圖塊跟另一張圖紙中的外部參照同名，在復制粘貼的時候也無法正常復制粘貼，外部參照復制到另一張圖會變成圖塊，圖塊復制另一張圖會變外部參照，命令行會提示：

_pasteclip 忽略塊XXX(外部參照) 的重復定義。

這個是否需要處理取決于實際情況，如果兩者的圖形數據完全相同，不影響圖紙效果，可以不管；如果兩者不同，只能對其中一個重命名后再?gòu)?fù)制粘貼了。

2、圖中同名的外部參照會被一起卸載

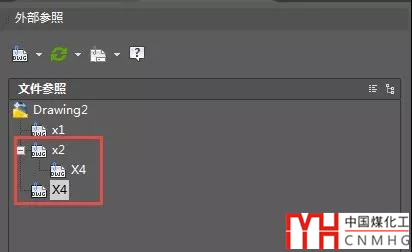

有時候不同圖紙會引用相同的圖紙，如圖框或其他統一的底圖，然后這些圖紙可能還會相互引用，這樣就會出現嵌套的引用，而且同名的外部參照會出現兩次或多次，如下圖所示。

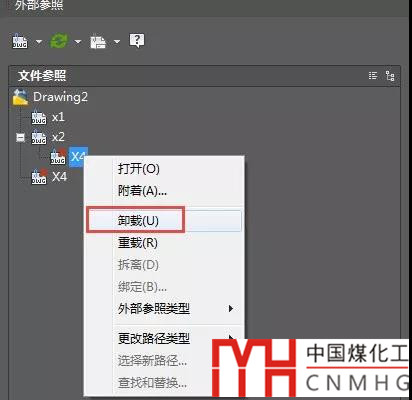

X4被單獨作為外部參照插入到當前圖中，同時，當插入X2的時候，又把X4作為嵌套外部參照再插入了一次，此時我們無法單獨卸載X2下面的X4，如果卸載的話，獨立的X4也會被卸載，也就是圖中所有的X4都不會顯示了，如下圖所示。

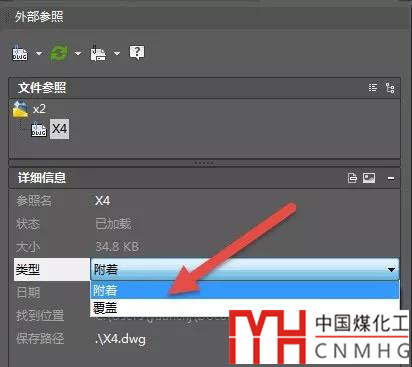

而作為嵌套參照的X4也無法拆離，如果想只要保留一個X4的話，只能拆離獨立的X4。如果想插入X2的時候不帶X4，那必須打開X2圖紙，將X4的插入方式從附著型變成覆蓋性，如下圖所示。

但如果我們插入的外部參照是別人繪制的圖紙，我們也不能隨便修改，這個就比較麻煩了。所以單位內大家要統一規則，如果我引用的圖是別人引用時不需要的，就用覆蓋的形式。

CAD外部參照的附加型和覆蓋型有什么區別？

當然還可以會存在其他的問題，但知道了CAD處理同名的外部參照和圖塊的規則后，我們就知道如何解決和避免類似問題出現了。
