還記得前面文章講過的脈沖定時器（SP）和延時定時器（SD）嗎？今天我們又要介紹兩種新的定時器：擴展脈沖定時器（SE）和保持延時定時器（SS）。

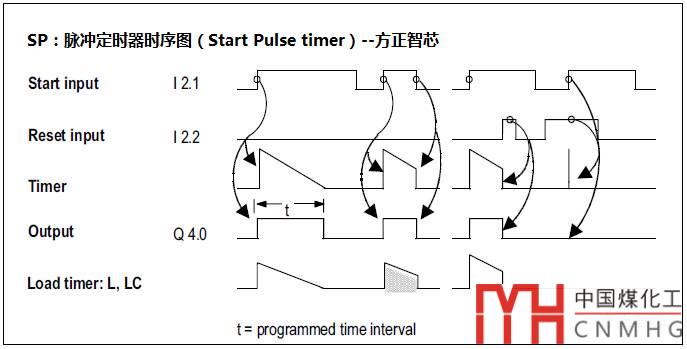

擴展脈沖定時器（SE）是脈沖定時器（SP）的升級版，它們的區別在于對啟動信號的要求上，先來看看之前介紹的脈沖定時器（SP）的時序圖：

當啟動信號（I2.1）從0變?yōu)?時，脈沖定時器（SP）開始計時，定時器的輸出（Q4.0）從0變?yōu)?。若啟動信號（I2.1）保持為1，計時時間到達之后，定時器的輸出（Q4.0）從1變?yōu)?；若在時間t到達之前，啟動信號（I2.1）從1變?yōu)?，則定時器的輸出（Q4.0）從1變?yōu)?，且定時器停止計時；

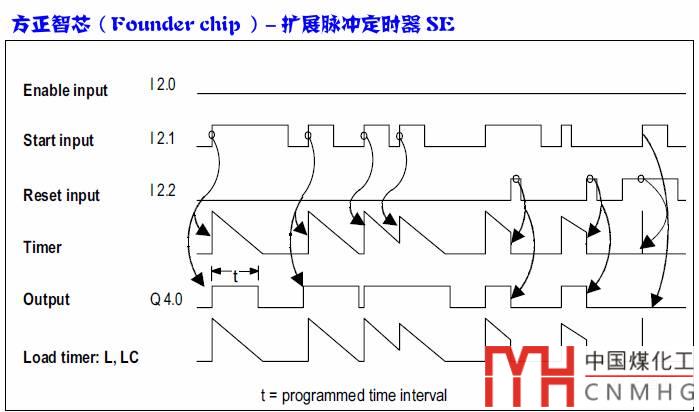

那么，擴展脈沖定時器（SE）有什么不同呢？下圖是擴展脈沖定時器（SE）的時序圖：

當啟動信號（I2.1）從0變?yōu)?時，擴展脈沖定時器（SE）開始計時，定時器的輸出（Q4.0）從0變?yōu)?，這個和脈沖定時器（SP）是一樣的。若在時間t到達之前，啟動信號（I2.1）從1變?yōu)?并保持為0，擴展脈沖定時器（SE）會繼續計時，輸出（Q4.0）保持為1，直到到達時間t，然后輸出（Q4.0）會從1變?yōu)?；若在時間t到達之前，啟動信號（I2.1）從1變?yōu)?然后又從0變?yōu)?，擴展脈沖定時器（SE）會重新計時，輸出（Q4.0）保持為1，直到再次到達時間t，然后輸出（Q4.0）會從1變?yōu)?；復位信號（I2.2）能使定時器停止計時，并且輸出（Q4.0）變?yōu)?；

也就是說：當擴展脈沖定時器（SE）啟動之后，無論啟動信號是否發生變化，它都將走完設定的時間（如有多次跳變會重新計時），然后將輸出復位；而脈沖定時器（SP）啟動之后，是需要啟動信號繼續保持才能完成預定的時間的；

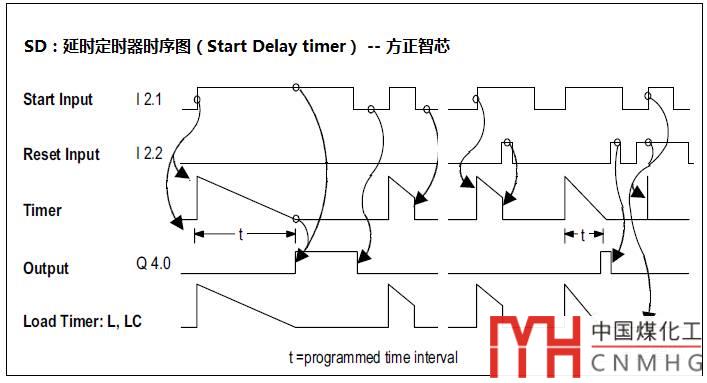

同樣的，延時定時器（SD）和保持延時定時器（SS）也有類似的規律，下圖是延時定時器（SD）的時序圖：

當啟動信號（I2.1）從0變?yōu)?時，延時定時器（SD）開始計時，定時器的輸出（Q4.0）保持為0；當啟動信號（I2.1）保持為1，并且設定時間t到達之后，定時器的輸出（Q4.0）從0 變?yōu)?，并保持；當啟動信號（I2.1）從1變?yōu)?時，定時器的輸出（Q4.0）也從1變?yōu)?；

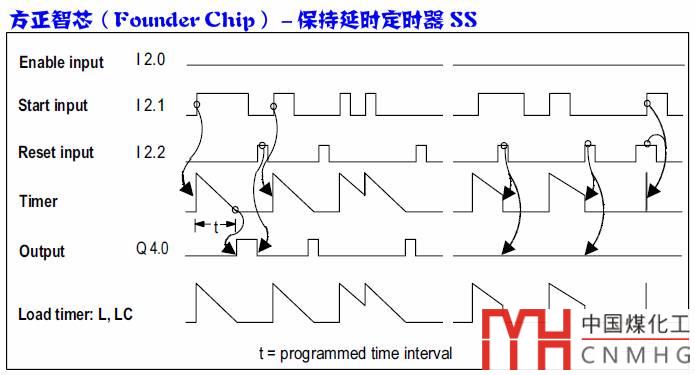

下圖是保持延時定時器（SS）的時序圖：

當啟動信號（I2.1）從0變?yōu)?時，保持延時定時器（SS）開始計時，定時器的輸出（Q4.0）保持為0；當設定時間t到達之后，定時器的輸出（Q4.0）從0變?yōu)?；若在設定時間t到達之前，啟動信號（I2.1）從1變?yōu)?并保持為0，定時器會繼續計時，直到到達預設時間t，輸出（Q4.0）從0變?yōu)?；若在設定時間t到達之間，啟動信號（I2.1）從1變?yōu)?，然后又從0變?yōu)?，則定時器會重新計時；復位（I2.2）信號能夠讓定時器停止計時，并且輸出（Q4.0）為0；

其實還是有那么一點點復雜的是不是？可以看看之前的文章：

脈沖定時器(SP)和延時定時器(SD)有什么不同？
