各位可能聽說過等強度梁，但是你聽說過等強度板嗎？回想一下，等強度梁上各橫截面上的最大正應力都相等，那么等強度圓平板就應該是各點處最大正應力都相等。等強度梁將材料的性能用到了極限，所以是最節省材料的結構。如果能得到均布載荷下的等強度板，那么最優最省的圓平板解就完美解決了，從此做圓平板，朝著這個結構方向努力，就是最佳平板。

等強度圓平板長什么樣子呢？不妨?xí)诚胍幌拢簩?duì)于厚度和直徑比小于1/5的受均布載荷的周邊固支的圓平板，徑向和周向應力按如下公式分布：

最大應力在板上下表面，

只計算下表面。得：

看到了嗎？在中間部分它是一個橢圓。

此為一個雙曲線線方程。兩個方程的曲線如圖：

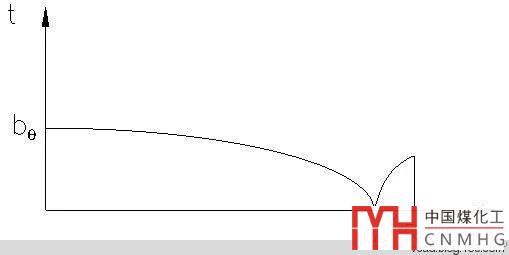

所以板的形狀大致為這樣~

同理按照式4，可得另一個曲線

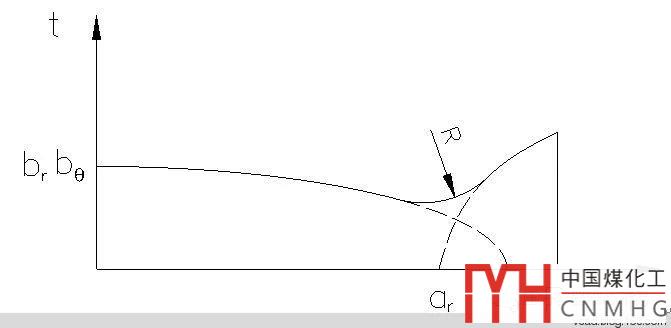

將兩個曲線組合到一起（不要問為什么這樣組合，就是這么任性，不要問我意義，NB不需要解釋~）

這種圓平板的應力狀態是否如推測的呢？為了驗證這個圓平板的受力特性，可以用ansys做受力分析。為了簡化建模，用直線代替雙曲線（也可以ansys命令流的循環語句以直代曲建立近似的雙曲線模型）板的模型。

本ansys模型使用軸對稱單元plane82,邊界條件為：中心軸對稱，邊緣直線uxuy=0，下邊加載均布載荷p。

假設圓平板R為500，許用應力σr=137.5 ，p=1MPa，泊松比0.3，彈性模量為2×105MPa按照?qǐng)A平板公式，下表面達到σr=137.5時的板厚為36.9（按公式1）。厚徑比小于1/5，符合薄板的條件。用有限元建立模型：

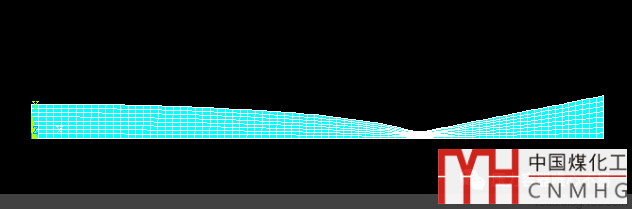

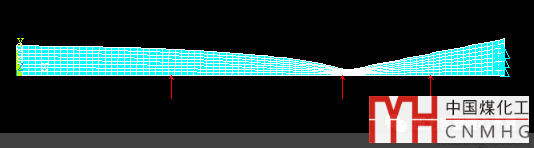

劃分網格

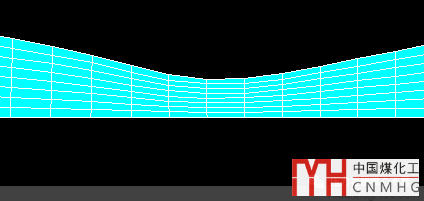

拐彎處

邊界條件

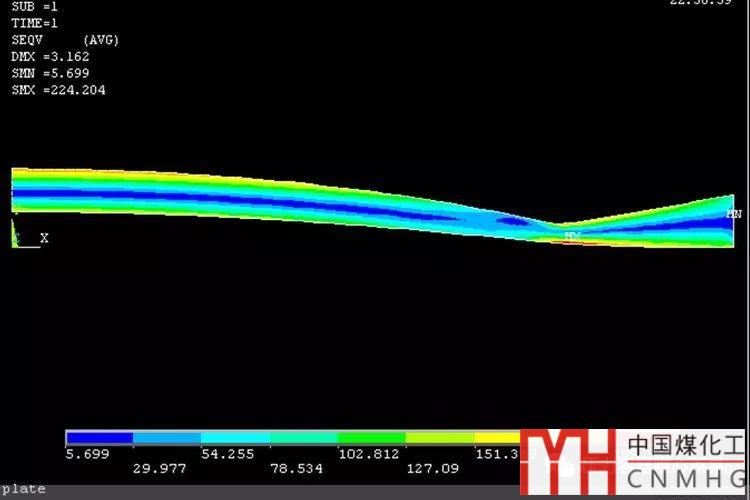

求解：

從上圖可以看出最大應力出現的地方是R角與直線相連處的下表面，可以理解成，我們用直線代替了雙曲線，實際上是減少了板厚，削弱了，所以應力最大的方出現在削弱最大處。由于前半部分橢圓是按要求做的，為了證實推測，我們可以觀察直線L4處（L4 位置見圖6）的應力分布。

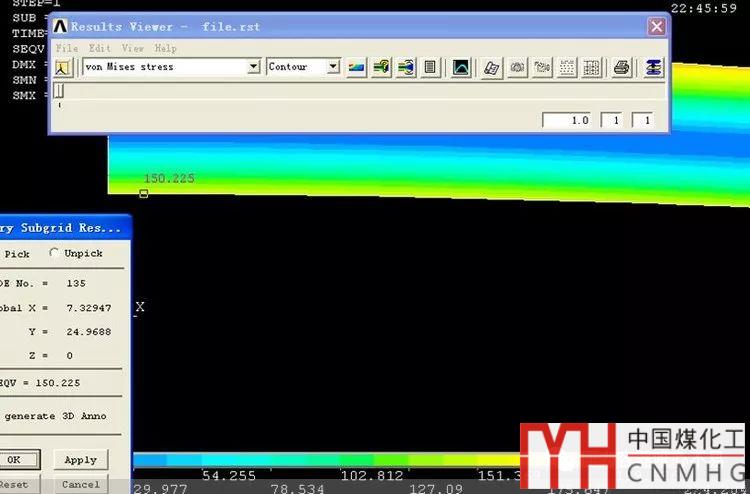

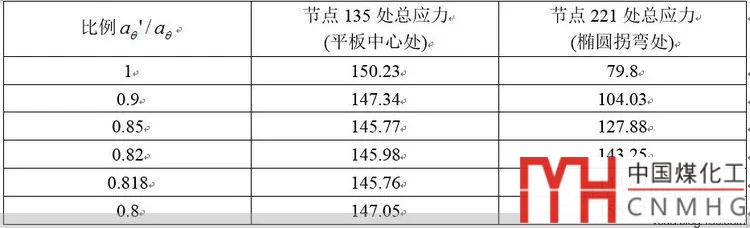

L4遠離不連續區和轉角區，其上的節點的號碼從中心到邊緣依次為135，137，139，。。。。。。，221，在節點135上，總應力為150.23，在節點221上，總應力為79.8?？梢钥闯鱿嗖畋容^大。推測是由于此板并非標準的圓平板所致。為了證實推測，在模型中按比例減少長半軸αθ的距離。得到表如下：

可以看出當長半軸的距離為標準的0.818倍時，直線l4上的各個節點上的總應力大小幾乎相同。證實了等強度板在r<0.83R（也就是中間83%的部分實現了等強度?。┣闆r下形狀為橢圓形?？梢灶惐炔聹y(cè)，當R>0.83R時，其形狀應為雙曲線。（因?yàn)檫吘壟c邊緣結構有關，所以還有待實際證實）

結論：等強度圓板外形，中間部分為橢圓，邊緣部分為雙曲線。

有意思吧。
