前段時間一個朋友問我ASME設備的夾套法蘭應該怎么表達，寫JWN嗎？是否可以直接用HG的夾套法蘭？

國內化工部的法蘭標準HG/T 20592~20635-2009里面有夾套法蘭。那么ASME的管法蘭標準有類似的法蘭嗎？或者說ASME B16.5里有這種功能的法蘭嗎！

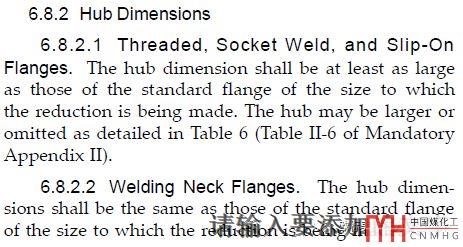

ASME B16.5-2013版的3.3條和6.8條有縮頸法蘭的要求，附錄Ⅱ的表Ⅱ-6有SO法蘭和螺紋法蘭的尺寸。6.8.2.2條是縮頸對焊法蘭的要求。見下文

那么這種ASME B16.5的法蘭應該怎么描述：多年前用過這種對焊法蘭我是這樣描述的舉例：ASME B16.5-2009 變徑法蘭（reducing flange）DN40/80 CL.150 WN.RF Sch80S當然了這樣描述并不一定就能買到合適的法蘭。有些法蘭廠家也不一定知道有這種法蘭，有時可能還要給個非正式的法蘭圖。

再說一下ASME B16.5和B16.47的2017版的兩個重要變化。

ASME B16.5和ASME B16.47法蘭標準最新的都已經是2017版；雖然打U鋼印的設備還不能使用ASME B16.5-2017和ASME B16.47-2017；但是不打鋼印的設備已經可以使用。我們要對標準比較大的變化要有所了解。

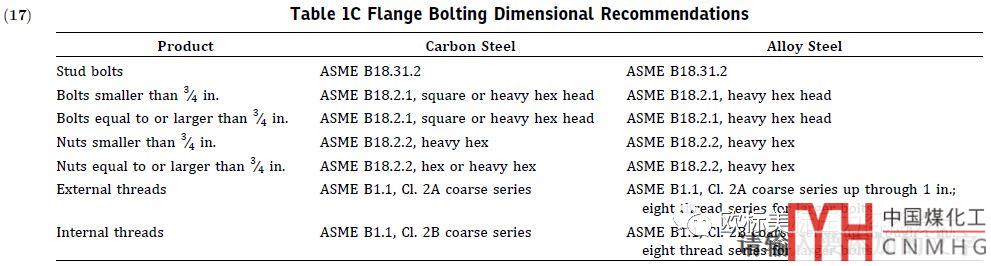

新標準對于制造廠來說最大的變化就是增加了22”的法蘭和螺柱引用標準改為ASME B18.31.2。螺柱由原來一直引用的螺栓標準終于改為了螺柱標準ASME B18.31.2-2014。

注意一點全螺紋螺柱的英文是Continuous Thread Studs，雙頭螺柱是Clamping Type Studs又分為縮頸的（Reduced Body）和普通的（Full Body）。
