CAD高版本采用了RIBBON界面，到2015版徹底放棄了傳統的菜單工具欄界面，而一些常用命令也從原來大家熟悉的對話框模式變成了命令面板或浮動面板，例如大家常用的圖層、填充、陣列等命令，很多人不適應新的界面，有時候找不到參數，還有不少人因為將圖層面板拖到面板上面拖不出來了，因此很多人問能不能將這些命令切換回我們熟悉的對話框界面呢？

這些命令的情況和設置方法不完全一樣，之前發過一些相關文章，這里給大家總結一下。

一、圖層管理器

在CAD高版本，圖層管理器改成了浮動面板形式，面板還可以停靠在左右兩側。采用浮動面板的好處就是不必頻繁打開關閉對話框，交互性更好，幾乎是所見即所得，對于需要頻繁調整圖層狀態的設計人員來說會方便很多。

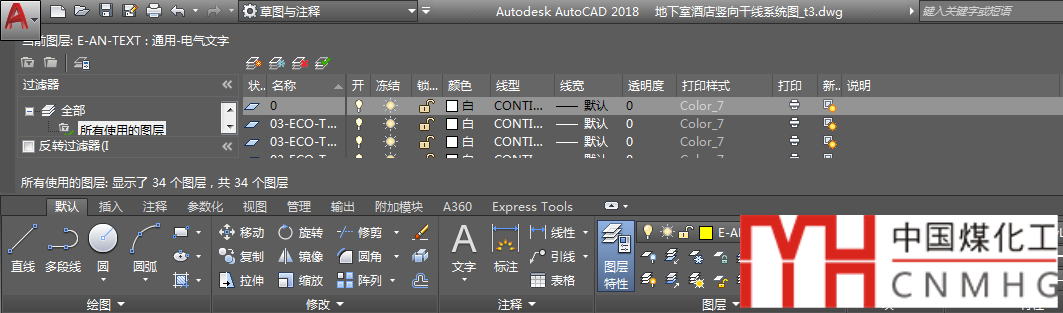

但不好的地方是會一直占用屏幕空間，而且一不小心可能給拖到面板上面，如下圖所示。

這種情況如果界面沒有被鎖定，還是比較好解決的，在左側豎條上雙擊，或按住拖動都可以拖出來。

圖層管理器的面板跟對話框的界面基本沒有什么區別，只是一個可以是隨時開著的，一個是設置完必須關閉。

如果想切換回對話框模式，可以這么操作：

輸入LAYERDLGMODE，回車，輸入0，回車。

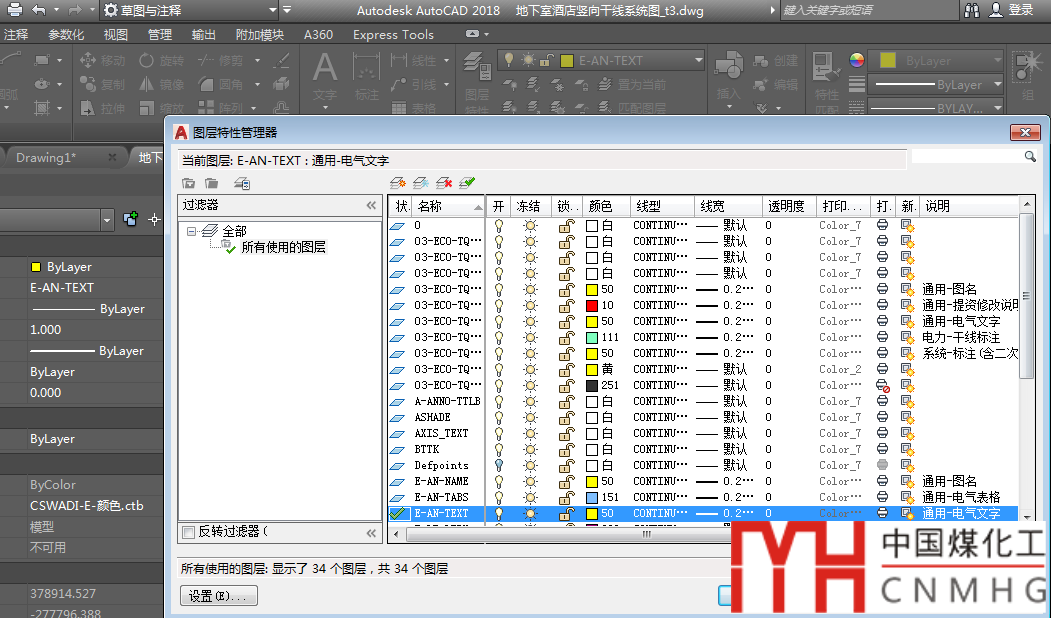

再次打開圖層管理器，就變成了對話框模式，如下圖所示。

相對來說圖層面板還是比對話框好用一點，只要在不小心放到不合適的位置的時候知道怎么解決就可以了。

CAD是否可以用快捷鍵開關圖層管理器面板？

為什么CAD工具欄、窗口無法調整位置設置無法關閉？

二、填充

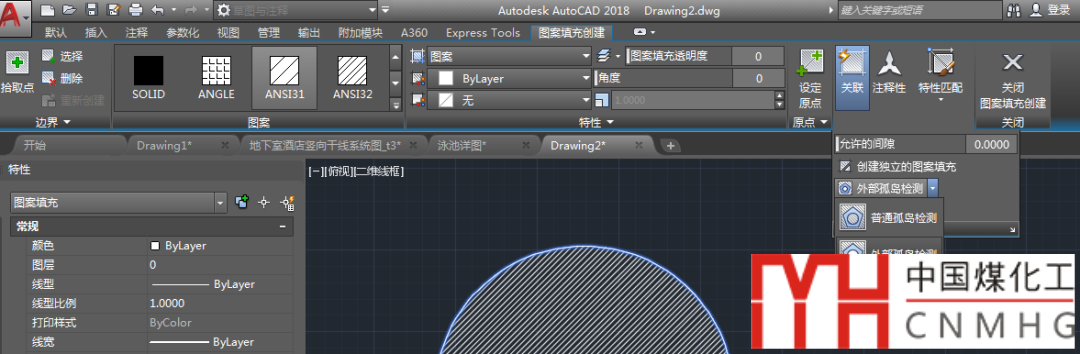

填充是大家比較常用的功能，高版本采用了上下文面板顯示填充參數，因為填充參數比較多，并不能將所有功能都直接顯示到面板上，有些選項隱藏很深，導致有些參數很多人找不到，如下圖所示。

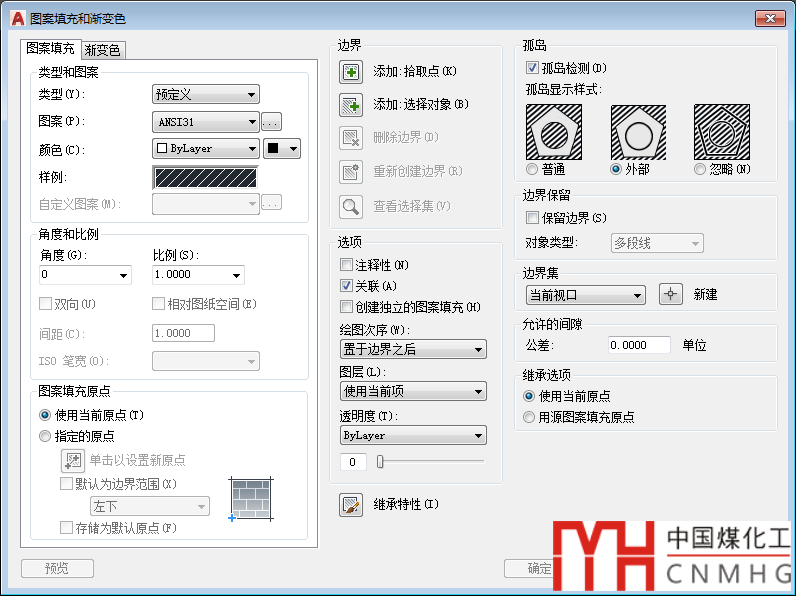

而對話框雖然比較大，但選項就相對好找多了，只要展開，就可以一次看到全部選項，如下圖所示。

控制填充對話框顯示的變量是HPDLGMODE，變量可以設置成0,1,2，默認值是2。

設置為2時，如果命令面板是打開狀態，顯示填充命令面板，如果命令面板被關閉，例如面板被關閉(RIBBONCLOSE)或處理經典界面時顯示對話框。

設置為1時，無論命令面板是否打開，都顯示填充對話框。

設置為0時，即使面板被關閉也不顯示對話框，而是直接出命令行提示。

但設置的這個變量只能影響創建填充時是否彈出對話框，選擇填充或雙擊編輯填充時仍不能顯示對話框，需要去調整CUI的設置，如果想了解，可以看下面的文章。

AutoCAD高版本怎么把填充對話框調出來？

三、陣列

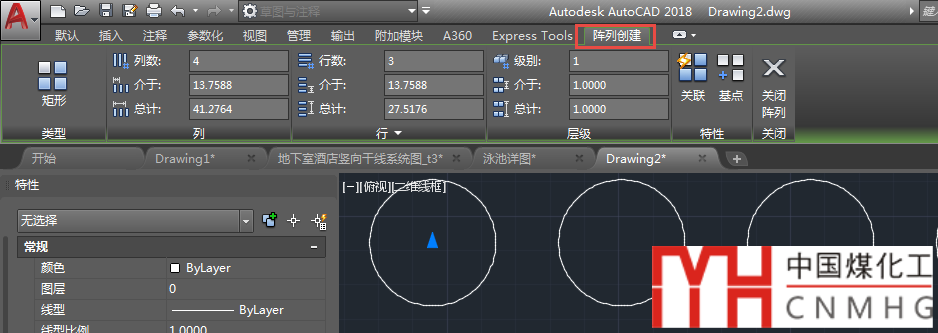

CAD高版本提供了關聯的矩形陣列、路徑陣列和環形陣列功能，這幾個功能跟舊版的陣列功能完全不同，只提供了上下命令面板，根本就沒有提供對話框形式，如下圖所示。

新版陣列其實挺方便的，創建后還可以動態調整數量‘間距等各種參數，但陣列后的結果是一個整體的，如果我們希望每個陣列圖形是獨立的，需要設置不關聯或創建后炸開。

剛開始出現這個功能的時候很多人不習慣，不少人問如何調出舊版的陣列功能，當時還專門寫了文章如何在2012版將陣列設置為舊版功能。但那個方法到后面版本也不管用了。不過CAD高版本一直保留了舊版的陣列，只是沒有在面板或菜單中提供相應的選項。

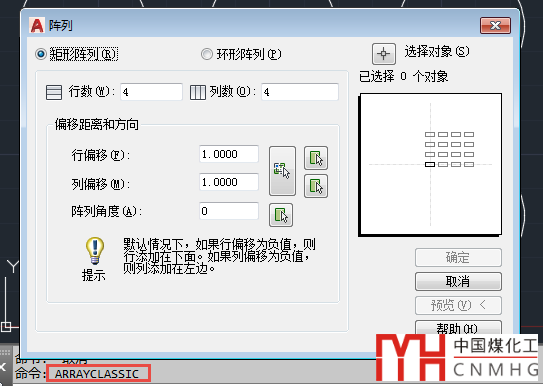

舊版陣列對應的命令名改成了ARRAYCLASSIC，命令有點長，如果大家想用，可以自己定義一個快捷鍵。

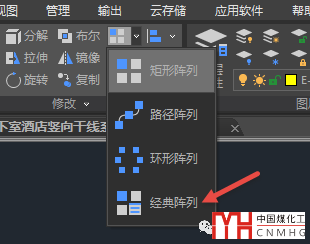

可能考慮到還有不少用戶有這種需求，在浩辰CAD的面板和菜單里直接提供了經典陣列的按鈕和菜單項，如下圖所示。

AutoCAD高版本怎么把陣列對話框調出來？

四、多行文字編輯器

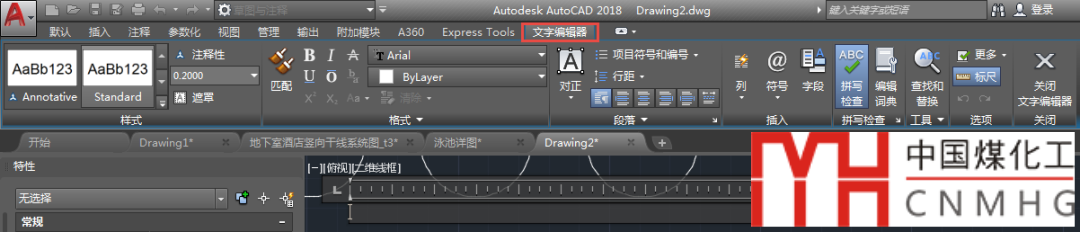

多行文字在CAD中很早就拋棄了對話框的模式，采用了浮動工具欄+在位編輯的方式，到了高版本后也采用了上下文命令面板，如下圖所示。

多行文字編輯器的功能比填充少一點，之前的浮動工具欄換成面板，選項的數量和位置沒有太大變化，而且功能還有所增強，大家還都比較適應，CAD也沒有提供變量來切換回舊版模式。

其實CAD到最新版本仍保留了早期版本的文字編輯器對話框，不過那時功能比較弱，而且無法實現在位編輯，所以沒有人提出要用舊版對話框的。

但其實多行文字編輯器不僅可以調出舊版對話框，還可以直接用記事本。

輸入MTEXTED，回車，輸入NOTEPAD，回車，可以使用記事本作為文字編輯器。

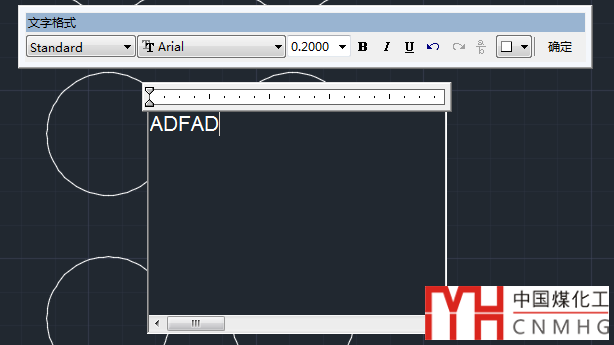

輸入MTEXTED，回車，輸入OLDEDITOR，回車，可以調出舊版的額文字編輯器對話框，如下圖所示。

這估計是2004版甚至更老版本的對話框了，功能太少了。

輸入MTEXTED，回車，輸入一個點“.”，回車，表示使用當前內部默認的編輯器。

從低版本切換到高版本，開始會有一些不適應，慢慢就好了，不過RIBBON界面雖然有它的優點，但有些命令和參數，確實不如舊版的菜單和對話框找起來方便。我有時候找不到命令，也會將菜單欄顯示出來。

CAD中這些會顯示對話框或面板的命令通常還提供了命令行模式，輸入命令時在前面加一個“-”，就可以執行命令的命令行模式，這種方式通常用在二次開發程序中，不過有些操作只有在命令行模式下才能操作，比如創建無邊界的填充，使用通配符來批量處理某些對象或特性等。不過有些命令名也發生了變化，比如特性面板可以用CH快捷鍵打開，但輸入-CH，調用的卻是CHANGE命令。

大家如果有興趣，也不妨可以試試。
