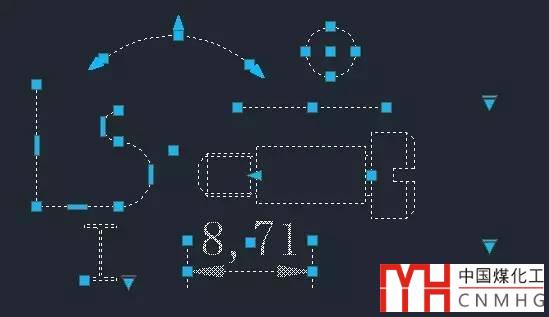

在CAD中選擇對象后會顯示一些藍色的小方塊，利用這些夾點可以調整圖形的位置或形狀，這個藍色方塊被稱為夾點（GRIP），如下圖所示。

每日一貼——什么是夾點？對夾點可進行哪些操作？

但我們選擇對象時有時候可以顯示夾點，有時不能顯示夾點，這是什么原因呢？選擇圖塊的時候只顯示插入點，為什么有時候會顯示所有的夾點呢？

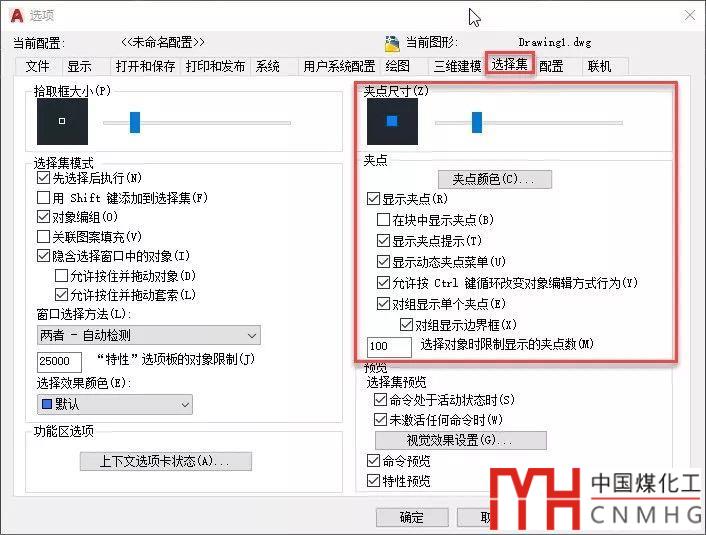

其實如果了解CAD關于夾點顯示設置的相關選項就不難理解了，關于夾點顯示的控制選項都在選項對話框的“選擇集”選項卡中，如下圖所示。

可以看到這里可以設置夾點的尺寸、顏色，還可以控制是否顯示夾點，是否顯示塊內圖形的夾點，組是顯示對象夾點還是邊界框，還有是否顯示動態夾點菜單等等，這里就簡單介紹一下與問題相關的幾個選項。

為什么有時選擇對象夾點不顯示？

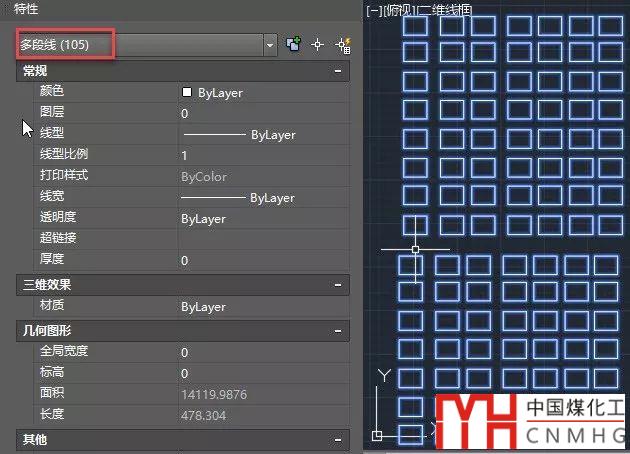

CAD默認是顯示夾點的，由于顯示過多夾點會影響操作性能，所以CAD設置選擇對象超過100個的時候就不再顯示夾點，如下圖所示。

CAD選項對話框中的選項翻譯得有點問題，“選擇對象時限制顯示的夾點數”感覺是夾點總數超過100就不顯示夾點，但其實這個數量是選擇的對象數量。選擇對象的數量好控制，夾點數就不好控制了。有時一條多段線的夾點數就超過100，無論數量多少，如果只選擇這條多段線，所有夾點都會顯示。我曾經見過一張圖紙中有一條從其他軟件轉換過來的多段線，夾點達到2萬多個，選擇這條多段線CAD就要反應好半天。

CAD開發者認為當選擇對象超過100個的時候，使用者不會在這種狀態去編輯夾點，因此沒有必要顯示夾點。如果你有特殊需要，可以將這個值修改得大一些或小一些。

如果你從來不編輯夾點，可以將夾點顯示直接關掉。

為什么圖塊內的圖形也會顯示夾點？

默認狀態下，被選中的圖塊只顯示插入點，如果動態塊，會顯示一些動作的夾點，這樣比較容易區分出圖塊和普通圖形，但有時選中圖塊后也會顯示內部圖形，如下圖所示。

這只是在選項對話框中勾選了“在塊中顯示夾點”，如果不想顯示，只需要取消此選項即可。

選中組后為什么不顯示夾點了，沒法調整對象夾點了，怎么辦？

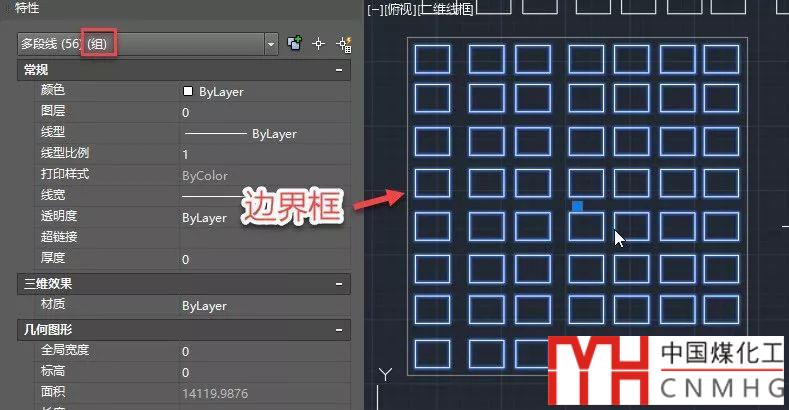

在CAD中可以將多個對象定義成組，然后依次選擇組中的所有對象，一些電氣軟件甚至用組來繪制電氣的線纜。當選擇組的時候，組內所有對象都會被選中，而且會顯示這些對象的夾點，但在某些版本選擇這個組后，只會顯示一個邊界框，這是想修改其中一個對象怎么辦，如下圖所示。

CAD中組（GROUP）的使用技巧和相關問題

這個設置也在選項對話框的選擇集選項卡中。

在CAD高版本，還提供了動態夾點菜單，可以對夾點進行更豐富的編輯，例如多段線添加和刪除夾點，直線段和弧線段轉換等，這個菜單的開關也在這些選項中。

其實不用我講這么多，知道了夾點顯示相關的選項在選項對話框的“選擇集”選項卡中，只要夾點顯示出了問題，到這里找一下看有沒有相關設置就好了
