網上找的教程，在此分享給大家。

制作思路：八心八箭的鉆石模型是八個相同圖形中心對稱排列組合的。所以只要先畫出八分之一圖形然后通過環形陣列就能完成，
本次制作方法采用了SL(剖切)命令，簡便了修改三維實體圖形的方法，加快了制作速度。
在閱讀圖文講解時注意圖中的UCS的視圖方向
先看這個圖形的渲染八心八箭效果圖






下面是制作過程

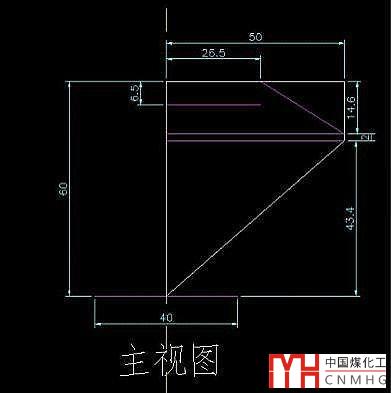

1、在主視圖按尺寸畫平面圖

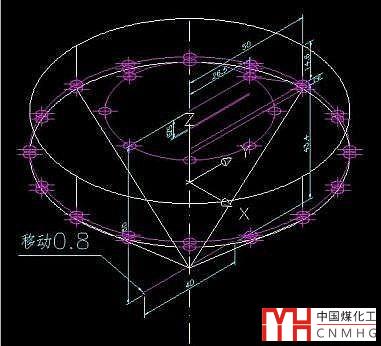

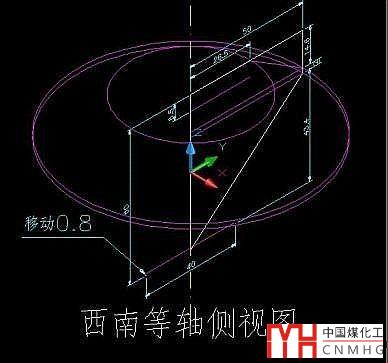

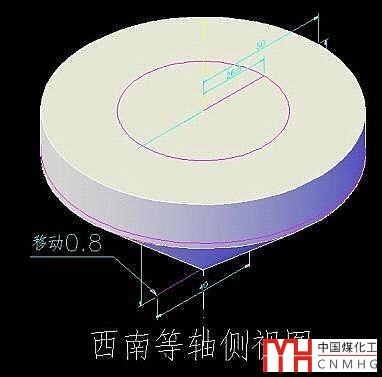

2、切換到西南等軸側視圖，畫三個圓，底部40的線向后移動0.8

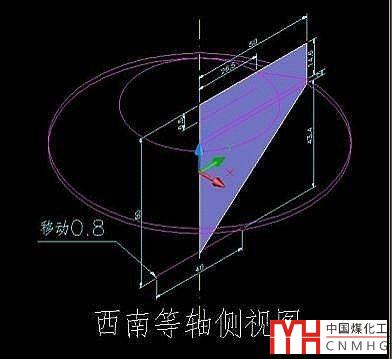

3、做鉆石體的截面面域


4、旋轉成鉆石椎體基本圖形

5、三個圓分別等分16、16、8

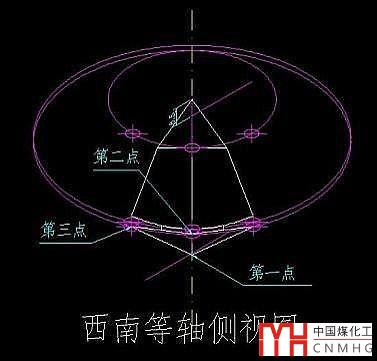

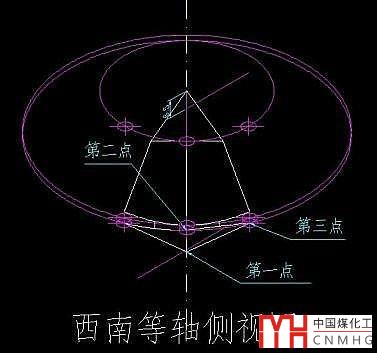

6、為了方便看清點位，把多余的點刪除。兩點Z軸矢量UCS，在第一點畫一條水平直線（尺寸隨意）

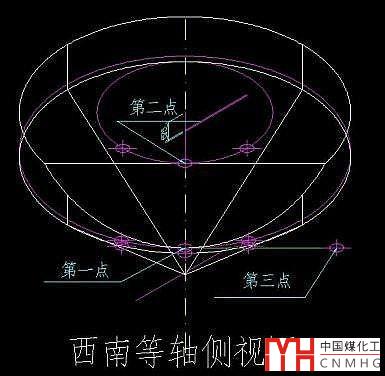

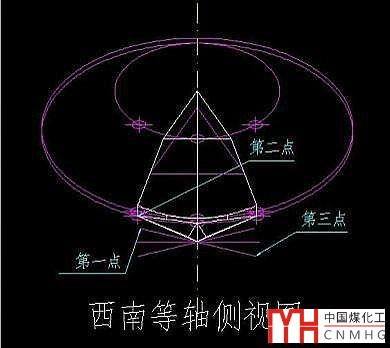

7、按圖三點剖切，去除邊塊

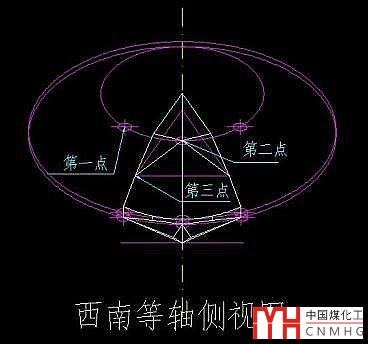

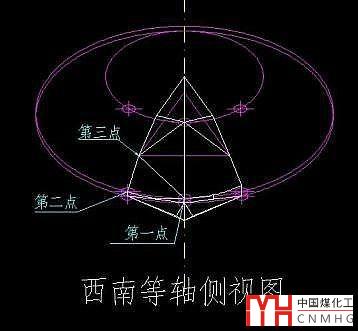

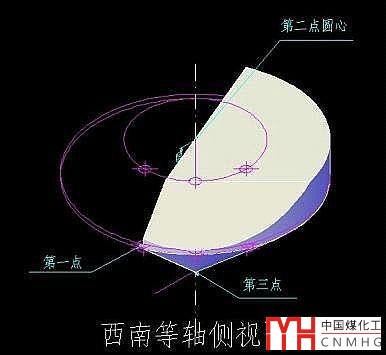

8、按圖三點剖切，留下右邊

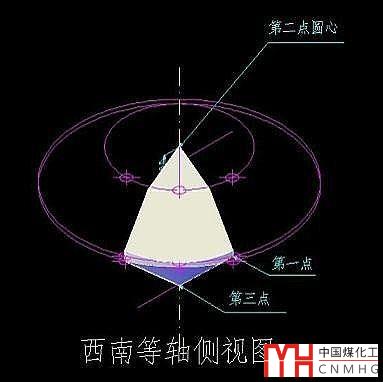

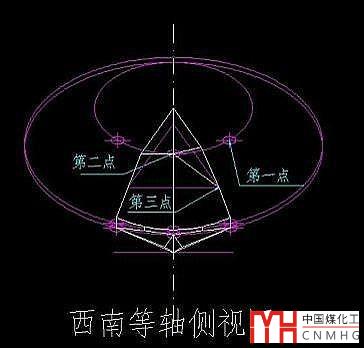

9、按圖三點剖切，留下鉆石椎體的八分之一圖形

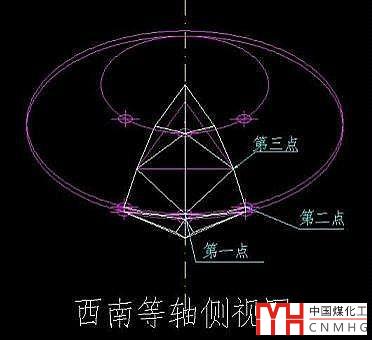

10、按圖三點剖切，去除邊塊

11、按圖三點剖切，去除邊塊

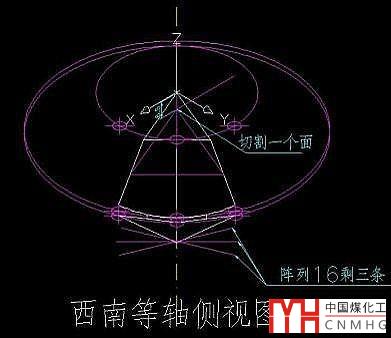

12、以頂向下6.5位置X、Y方向切割一個三角面。底下一條40長的線延中心線陣列16條，留下三條

13、按圖三點剖切，去除邊塊

14、按圖三點剖切，去除邊塊

15、按圖三點剖切，去除邊塊

16、按圖三點剖切，去除邊塊

17、按圖三點剖切，去除邊塊

18、按圖三點剖切，去除邊塊

19、按圖三點剖切，去除邊塊

20、清理輔助線

21、延中心線陣列8個

22、并集，完成

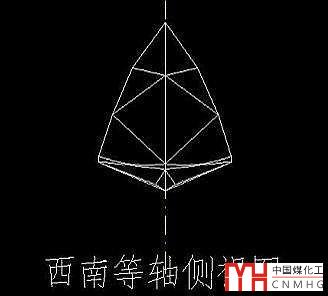

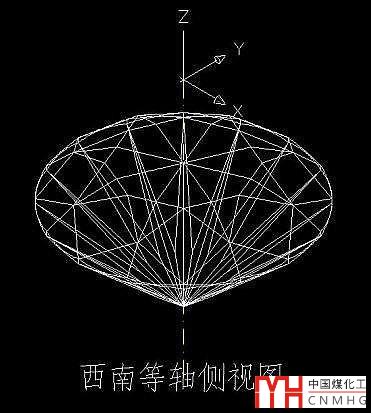

23、回到主視圖看看

再配個戒指，渲染一下看看
