前兩天有網友說他的布局中無法創建視口，結果我打開圖紙看好像沒有什么問題，后來經過交流才發現，原來他是用MV的對象O選項直接選擇多段線來創建視口，在選擇多段線的時候會提示高度和寬度必須為正，我按照他說的步驟操作了一下，發現果然如此，如下圖所示。

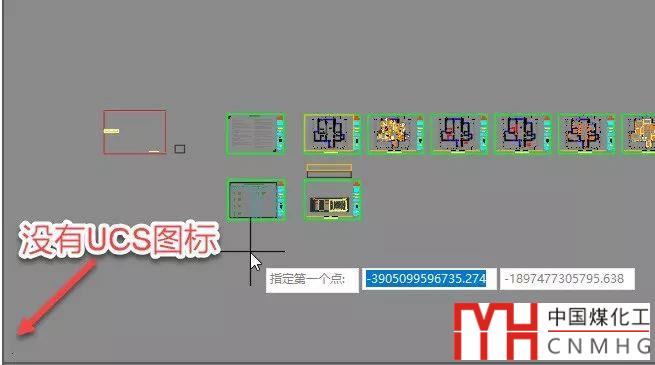

我在布局中直接用MV創建視口沒有問題，創建一個視口后畫一個矩形后裁剪也沒有提示，而且只有創建比較小的視口時才會有提示。這張圖紙我看到有點異常，就是左小角沒有UCS圖標，我檢查了UCS坐標系，發現也是世界坐標系，角度也沒有問題。然后檢查了一下坐標值，發現坐標值異常的大，如下圖所示。

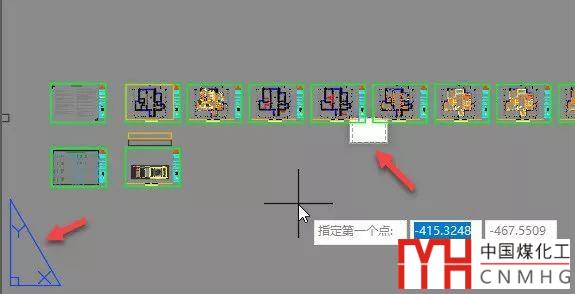

可以看到XY坐標值都達到13位數，而且是負的，不知道這張圖紙為什么會將視口放到離原點那么遠的位置，我嘗試CTRL+A選中所有圖形，然后將這些圖形移動到原點附近，然后一切都正常了，如下圖所示。

CAD在計算時也不是無限精確的，也是有精度設置的，當坐標非常大（大于10的n次方）或非常?。ㄐ∮?0的-n次方）的時候，計算也可能出錯，不同命令計算復雜程度不一樣，這個n值可能不同，另外跟相對尺寸也有關系，在大坐標情況操作尺寸非常小的圖形也可能有問題，尺寸大的圖形就沒有問題。其實之前也有過類似問題，比如直線和多段線出現只有一個夾點的情況，在坐標極大或極小的狀況下甚至?xí)霈F(xiàn)捕捉不準確的情況。

為什么CAD直線、多段線等圖形只顯示一個夾點？為什么CAD直線、多段線等圖形只顯示一個夾點？

CAD鼠標中鍵雙擊后圖紙不見了或者變成了小點怎么辦？

布局空間就是為了排圖打印用的，所以大家建議在原點附近，也就是默認的圖紙背景上或附近來插入圖框和創建視口。而且不要修改UCS坐標系，如果發現圖紙控件的UCS圖標顯示不正?；虿伙@示，首先設置UCS，然后檢查坐標值。
