在CAD中插入光柵圖像很簡單，可以將各種格式的圖片（*.bmp*.jpg*.tif*.tga等）插入到圖紙中。將圖片以圖像參照的方式插入DWG中，不但不會增加DWG文件的體積，而且即便是圖片的尺寸非常大，插入速度也不會受到明顯的影響。

但使用插入方式，將圖紙傳給其他人時必須同時將圖像文件一起發過去，否則對方打開時就看不到圖像；如果自己沒注意移動或刪除了圖像文件，自己打開圖的時候也一樣無法顯示圖像。

因此經常有人問：光柵圖像能不能像DWG外部參照一樣綁定成圖塊，圖像直接保存到CAD圖紙里，這樣就不用管圖像文件了。

CAD外部參照如何綁定？

每日一貼-CAD外部參照如何全部重載和綁定？

CAD如何批量綁定外部參照？

圖像無法綁定，但是可以保存到圖紙中，其實這個問題之前文章中講過，那就是將圖像以O(shè)LE的方式粘貼或嵌入到CAD圖紙中，只是從文字標題看不出能找到這個問題的答案。

每日一貼——CAD圖紙中如何插入光柵圖像？

OLE其實大家并不陌生，我們將EXCEL表格或WORD文檔直接復制粘貼到CAD圖中時就會生成一個OLE對象。將圖像作為OLE對象嵌入到CAD圖紙的方式有兩種：一種是直接復制粘貼，一種是將圖像文件插入成OLE對象。下面簡單給大家介紹一下這兩種方式。

如何把EXCEL表格導入到CAD中？

怎么把CAD表格轉成EXCEL表格

如何在WORD、EXCEL文檔里插入CAD圖紙？

如何利用EXCEL表格在CAD中按坐標寫文字？

如何利用EXCEL輸入坐標在CAD中畫線或繪制圖形

CAD插件---提取點坐標或文字到EXCEL

一、從圖像軟件中復制粘貼

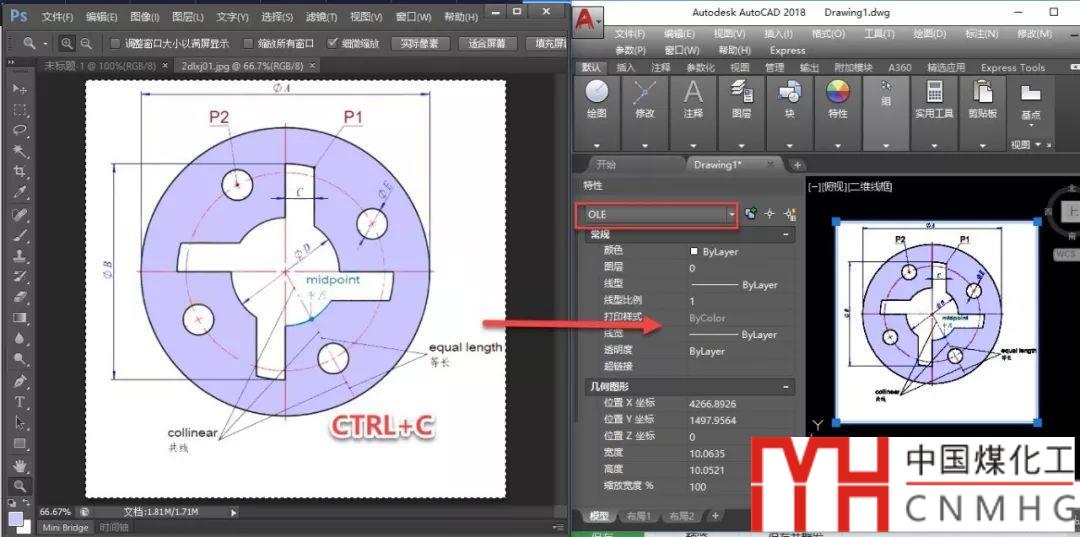

如果安裝了PS，我們用PS打開要插入到CAD的圖像，按CTRL+A全選圖像，也可以框選圖像的一部分，然后CTRL+C將圖像復制到剪貼板，切換到CAD后CTRL+V就可以將圖像粘貼成OLE對象，如下圖所示。

如果你沒有裝PS，可以直接用WIONDOWS自帶的畫圖打開圖片，選擇圖片內容后復制粘貼到CAD中，方法是一樣的，只是可能畫圖軟件支持的圖片格式不如PS那么多。

--提示：下面是廣告，不是本文圖片--

二、直接將圖像文件插入成OLE對象

如果已經有一個圖像文件，也可以不借助圖像處理軟件，直接將圖像文件以O(shè)LE的方式插入進來呢。

操作步驟如下：

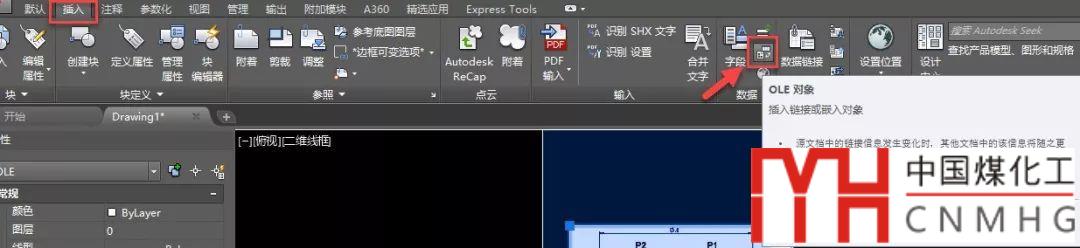

在菜單里選擇：插入>OLE對象，如果用功能區界面，可以在插入面板中選擇OLE對象，命令是INSERTOBJ，如下圖所示。

在插入對象對話框中還可以選擇“新建”，然后選擇一種對象類型，打開某個軟件后，從軟件中插入OLE對象。

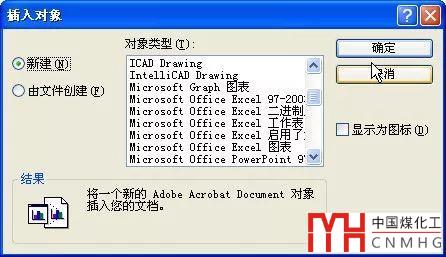

從對象類型列表中，可以看到本機安裝的各種軟件，如WORD、EXCEL、POWERPOINT等等，也就是說這些軟件中的文檔或圖形都可以以O(shè)LE的方式插入，如下圖所示。

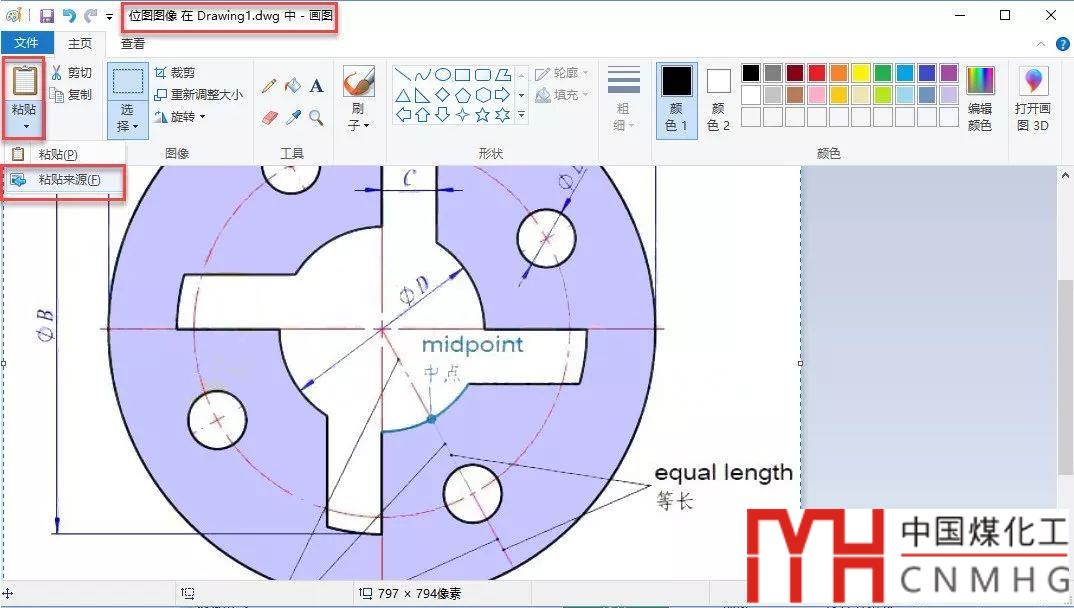

如果我們想用畫圖來插入OLE圖片，可以在對象類型中選擇“畫筆圖像”或“位圖圖像”，然后單擊“確定”按鈕，CAD會自動啟動 “畫圖”軟件。在畫圖軟件的菜單中選擇：編輯>粘貼來源，選擇需要插入的圖片并單擊“打開”，用畫圖程序?qū)D片打開，如下圖所示。

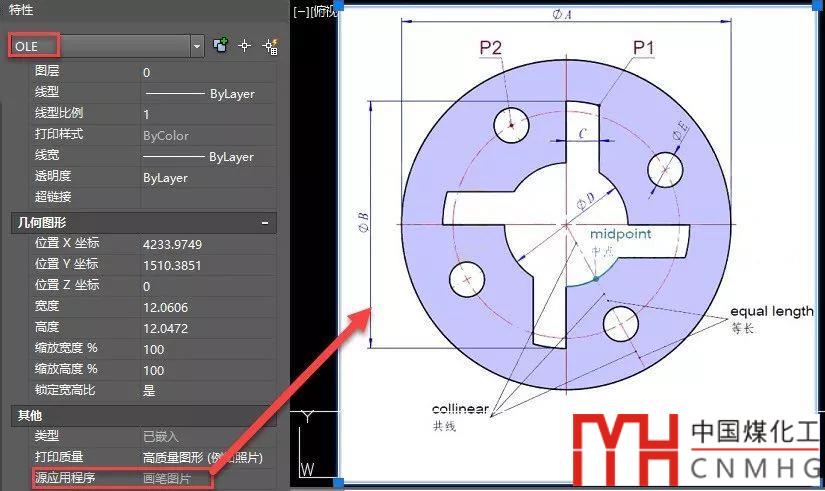

圖片插入好后，直接關閉畫圖軟件，圖片就會以O(shè)LE的形式嵌入當前的DWG文件中。如下圖所示。

需要注意的是，對于尺寸不大的圖片，利用OLE方式將圖片直接嵌入圖紙中，雖然DWG文件的體積會有所增加，但管理起來較為方便。需要對圖片進行修改時，只需雙擊圖片，CAD會自動啟動畫圖程序，用戶可以直接對圖片進行修改。

但是，當圖片的尺寸較大時，比如幾十上百MB的地形圖，還是建議用插入圖像文件的方式，如果用OLE方式插入不但會導至DWG文件變得很臃腫，而且圖片嵌入的速度極慢，極大影響工作效率。

以上技巧適用于AUTOCAD及浩辰CAD等類似軟件。
