CAD（無論是AutoCAD還是國產浩辰CAD等同類CAD軟件）中的線型是以線型文件（也稱為線型庫）的形式保存的，其類型是以“.lin”為擴展名的純文本文件。可以在CAD中加載已有的線型文件，并從中選擇所需的線型；也可以修改線型文件或創建一個新的線型文件。

1、 線型定義格式

線型定義由標題行和模式行兩部分組成。

(1)標題行：由線型名稱和線型描述組成，標題行以“*”為開始標記，線型名稱和描述由逗號分開，其格式為：

*線型名稱[，線型描述]

(2)模式行：由對齊碼和線型規格說明組成，中間由逗號分開，其格式為：

對齊碼，線型規格說明…）

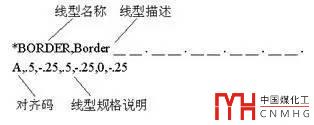

例如：在默認線型文件中對BORDER（邊界線）的定義如下：

其中對齊碼“A”表示該線型采用兩端對齊方式。

2、簡單線型的定義

簡單線型是由短劃線、點和空格組合而成。在簡單線型的規格說明中，正數表示其值為長度的短劃線，負數表示其絕對值為長度的空格，0表示點。例如在BORDER的規格說明“A，.5，-.25，.5，-.25，0，-.25”中，.5表示0.5個單位長的短劃線，-.25表示0.25個單位長的空格，0表示一個點。

3、 復雜線型的定義

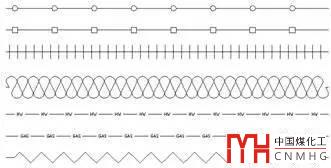

復雜線型是在簡單線型中嵌入符號、字符串或形等其它元素而成的。如圖1-1所示。

圖2復雜線型

(1)在線型規格說明中嵌入文字的格式為：

["string",style,R=n1,A=n2,S=n3,X=n5,Y=n6]

其中：

• “string”：嵌入的文字，須用雙引號括起來。

• style：嵌入文字所用的文字樣式名。

• R：嵌入文字相對于畫線方向的傾斜角度。

• A：嵌入文字相對于WCS坐標系中X軸正向的傾斜角度。

• S：嵌入文字的比例因子。

• X：嵌入文字在畫線方向上的偏移量。

• Y：嵌入文字在畫線方向的垂向上的偏移量。

例如：對“GAS_LINE”線型的定義如下：

*GAS_LINE,Gas line----GAS----GAS----GAS----GAS----GAS----GAS--

A,.5,-.2,["GAS",STANDARD,S=.1,R=0.0,X=-0.1,Y=-.05],-.25

(2)在線型規格說明中嵌入形的格式為：

[shape,shapefile,R=n1,A=n2,S=n3,X=n5,Y=n6]

其中：

• shape：嵌入的形。

• shapefile：嵌入形所在的形文件，該文件應在CAD的字體路徑中，常用的符號形有LTYPESHP.SHX和AAA.SHX.

• R、A、S、X、Y的意義同上。

例如：對“FENCELINE2”線型的定義如下：

*FENCELINE2,Fenceline square----[]-----[]----[]-----[]----[]---

A,.25,-.1,[BOX,ltypeshp.shx,x=-.1,s=.1],-.1,1

這個線型中用的符號就是形文件ltypeshp.shx中名為BOX的形符號。

4、 線型的創建和修改

通過前面的學習已經了解了線型是如何定義和保存的，在此基礎上對標準線型進行修改或自己創建新的線型。在

實例1創建”interval”和“ARROW”線型

(1)使用Windows附件中的“記事本”程序創建一個名為“user.lin”的文件。

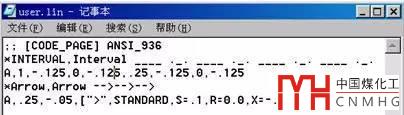

(2)在該文件中添加如下內容，如圖3所示。

圖3“user.lin”文件

*INTERVAL,Interval___._.____._.____._.____

A,1,-.125,0,-.125,.25,-.125,0,-.125

*Arrow,Arrow-->-->-->

A,.25,-.05,[">",STANDARD,S=.1,R=0.0,X=-.1,Y=-.05],-.1

(3)進入CAD，載入線型文件“user.lin”，即可使用該文件中定義的“INTERVAL”和“ARROW”線型，圖4顯示了使用這兩種線型的例子。

圖4 兩種自定義線型

說明使用“-linetype”命令，如果該線型己在庫文件中存在，則系統會提示用戶該線型已經在庫文件中定義，并詢問用戶是否重新定義。用戶可對其重新定義來實現對已有線型的修改。
