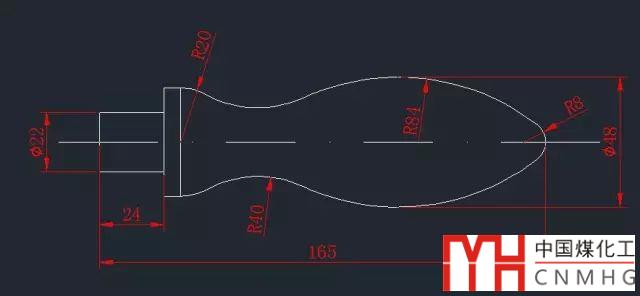

CAD圖紙中的一些獨立的圓肯定用圓的功能來繪制，CAD雖然提供了多種圓弧的繪制方式，但通常都需要三個條件，但一些圖紙中的圓弧由于給出的條件比較模糊，比如只有半徑及和其他兩條線的相切關系，就只能用圓先畫，然后再有修剪命令將多余部分修剪掉，比如說下面的圖形。

雖然圖中都是圓弧，有些知道起點，但不知道端點，有些干脆不知道起點和端點，一次大多數都需要用圓弧來繪制。

一、圓與其他圖形相切如何設置

原來覺得畫圓很簡單，只要看看CAD提供的這些繪制圓的方式，然后根據圖中給出的條件，選擇一種合適的方式繪制就好了，但對于初學者來說可能還是有些難度，這兩天就有兩個人問我畫圓的問題，如練習中說要可以相切相切相切畫圓，我在畫圓的選項里沒有找到？怎么畫跟一條線相切的圓？

如果直接執行CIRCLE命令或單擊默認的圓心半徑畫圓的圖標，命令行會顯示畫圓的幾種方式，如下圖所示。

從命令行中看畫圓只有四種方式，圓心+半徑（或直徑）、三點、兩點、相切相切半徑。單擊圓的圖標或輸入快捷鍵來調用的命令，假如看過菜單選項或高版本工具面板都可以看到相切相切相切的方式，如下圖所示。

為什么菜單、命令面板中列的選項跟命令行中參數不一樣多呢？我們執行一下相切相切相切畫圓的命令就知道了，看命令行中的提示，如下圖所示。

我們看到原來相切相切相切就是3P（三點）的方式，只是每個點都限定為捕捉切點，也就是說我們用自己用三點方式也可以畫出相切相切相切的圓，只是需要自己手動去設置捕捉切點罷了。

第一個人的問題回答完了，其實第二個人的問題也基本解決了，假如一個圓有兩個已知點，另一個條件是跟某個圖形相切，你只需要在定位哪個點的時候輸入TAN回車或SHIFT+右鍵菜單中選擇切點，再定位這個點的時候捕捉切點就好了。

畫圓需要介紹的技巧也就是在定位點的時候可以設置特定的捕捉方式，我覺得也就這么多了，初學者可以先繪制幾個簡單的圖形，然后嘗試一下幾種繪圖方式就好了，很容易就掌握了。

二、用圓環繪制帶寬度的圓

在CAD中只有多段線有寬度，直線和圓弧都可以通過多段線PE命令轉換成多段線，但圓卻無法轉換成多段線。只是因為CAD提供了繪制帶寬度圓的命令：圓環DONUT，其實就是繪制一個圓形的多段線，如下圖所示。

圓環內徑和外徑這里輸入的是直徑，其實這就是一個線寬是1由兩條圓弧組成的多段線，（選中圓弧在特性面板中看到的對象類型就是多段線）圓弧的直徑是51。

用這種方式我們需要根據已知圓的直徑加減線寬來得到圓環的內徑和外徑，如果覺得麻煩，可以將內徑和外徑都設置成圓的半徑，回頭再到特性面板中去調整線寬。圓環只是提供一種繪制特殊圓形多段線的方法，我們也可以直接用多段線來畫圓。

三、用多段線畫圓

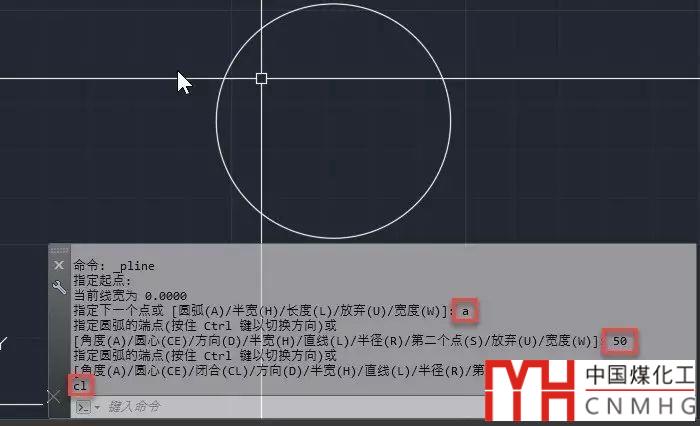

多段線畫圓也非常簡單，輸入PL命令回車后，輸入A，切換成圓弧模式，利用極軸或正交橫向拖動，會顯示成一個半圓，直接輸入圓的直徑，就可以繪制出來半圓，然后輸入CL，回車，讓多段線閉合，就畫出一個多段線圓，如下圖所示。

如果需要設置寬度，我們在繪制前可以輸入W或H來設置全寬和半寬。

以上技巧適用于AUTOCAD和浩辰CAD等類似的CAD軟件。
