在CAD中可以插入光柵圖像，但在DWG圖紙中保存的只是圖像文件的路徑和文件名，打開DWG圖紙時，如果能在圖像的原路徑或DWG圖紙所在路徑中找到光柵圖像的話，光柵圖像會被加載被顯示，否則將直接顯示光柵圖像的文件名，如圖所示。

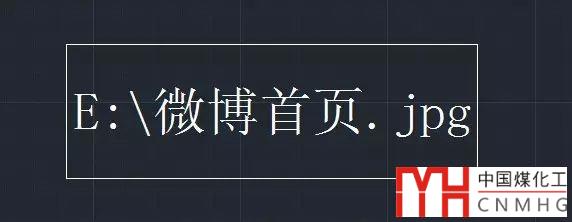

有時圖形和圖像比較大，插入的光柵圖像上還有其他圖形和文字時，有時可能只看到光柵圖像變成了一個方框甚至有時會以為圖像消失了。我們可以放大我們可以會只看到圖像變成了一個方框，注意不到文字顯示的方框，我們看到的只是一個方框，如下圖所示。

所以在插入了光柵圖像、外部參照及其他外部引用文件后，圖像和外部參照的原圖不能隨意被刪除，當要把圖紙發給其他人或拷貝到其他機器時，也要帶上這些參照文件。比較簡單的方法是將這些圖像和外部參照文件復制到DWG所在目錄下，傳給別人的時候做一個壓縮包，也可以用電子傳遞功能讓CAD自動將這些關聯文件和DWG圖紙一起打包到一起。電子傳遞的相關介紹請參看：CAD圖紙交流的專用工具——電子傳遞

如果覺得這樣比較麻煩的話，也可以用OLE的方式插入光柵圖像，這樣光柵圖像是保存在DWG圖紙中的，就不用非要帶上光柵圖像文件了。插入OLE圖像的方法請參看之前的文章：怎么能讓圖圖像保存到CAD圖紙中？

以上技巧適用于AUTOCAD和浩辰CAD等類似的CAD軟件。
