有時候拿到別人的圖紙時發現線型不對，雖然知道是缺符號形文件（*.shx），但因?yàn)闆]有線型文件，不知道線型里使用的是哪個形文件或什么文字樣式；還有時從別人某些圖紙里找到了自己需要的線型，希望將新型能提取出來放到自己的線型文件里，其實之前的文章里給大家介紹過一個工具可以將線型從圖紙文件里提取出來，只是需要這種工具的朋友很難從文章題目想到從哪里可以找到這個工具，今天又有人問起，因此我決定將這個工具插件單獨提取出來，讓大家更容易在信息里找到。

插件簡介

我在網上找到一個小插件，可以將圖中的線型輸出為*.lin文件，再此這個工具可以分享給大家。使用方法如下：

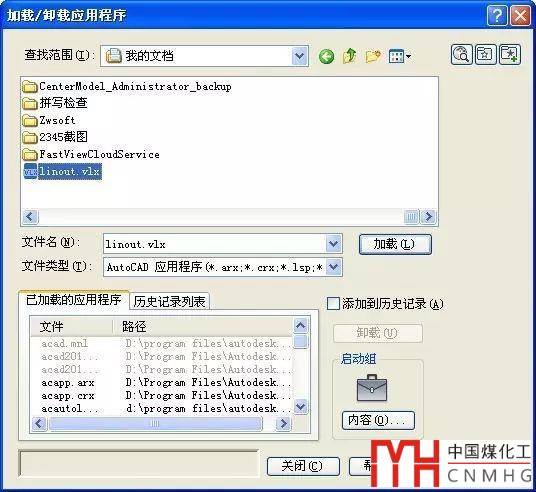

輸入AP，回車，在加載對話框中選擇下載的linout.vlx，如下圖所示。

加載成功后，輸入LINOUT命令后回車，就會自動在“我的文檔”目錄下生成跟圖紙同名的線型文件*.lin。

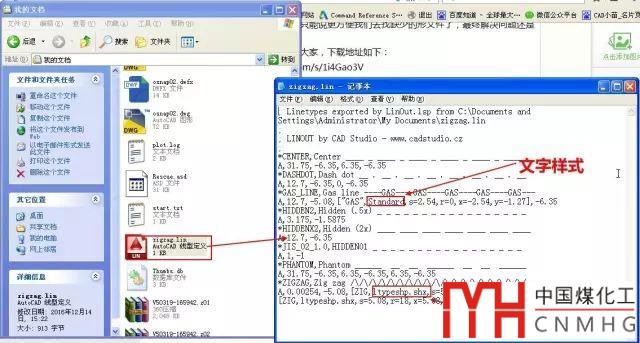

如果我們想知道線型文件中使用了什么形文件和文字樣式，只要用記事本打開找到的線型文件，如下圖所示。

看看圖中顯示不正常的線型名稱，然后在線型文件中看看此線型使用的形文件或文字樣式，我們就可以確定有問題或缺少的文件了，剩下的工作就是找正確的形文件了。

我們可以將這個文件拷出來，需要的時候可以隨時瀏覽加載導出的線型，當然也可以將其中特殊的線型復制粘貼到CAD自帶的線型文件*cad.lin或*cadiso.lin。

百度網盤下載地址：

http://pan.baidu.com/s/1i4Gao3V
