之前動態塊專題發了幾篇文章，最近比較忙，就暫時停下來了。就前幾天有網友問關于塊特性表的問題，過了好幾天，今天才花時間研究了一下，回復了他一下，也不知道是否解決了他的問題，塊特性表比較復雜，等我再研究明白一點再給大家講吧，今天還是給大家先介紹一下動態塊參數的一個重要設置吧。

動態塊專題（一）——概述

動態塊專題（二）——塊編輯器

動態塊專題（三）——參數和動作簡介

動態塊專題（四）—創建動態塊的基本操作

動態塊專題（五）—基點和對齊

在專題（四）中利用參數和動作創建了一個簡單的動態塊，在創建線性參數的時候沒有做任何設置，然后與創建了一個與此參數關聯的拉伸動作，利用這種方式創建的動態塊，在拉伸的時候，圖形的尺寸是連續變化的，無法精確控制圖形的尺寸值。其實只要給參數做簡單的設置就可以讓圖形按照我們需要的固定值或增量進行變化，下面利用一個簡單的例子來看一下。

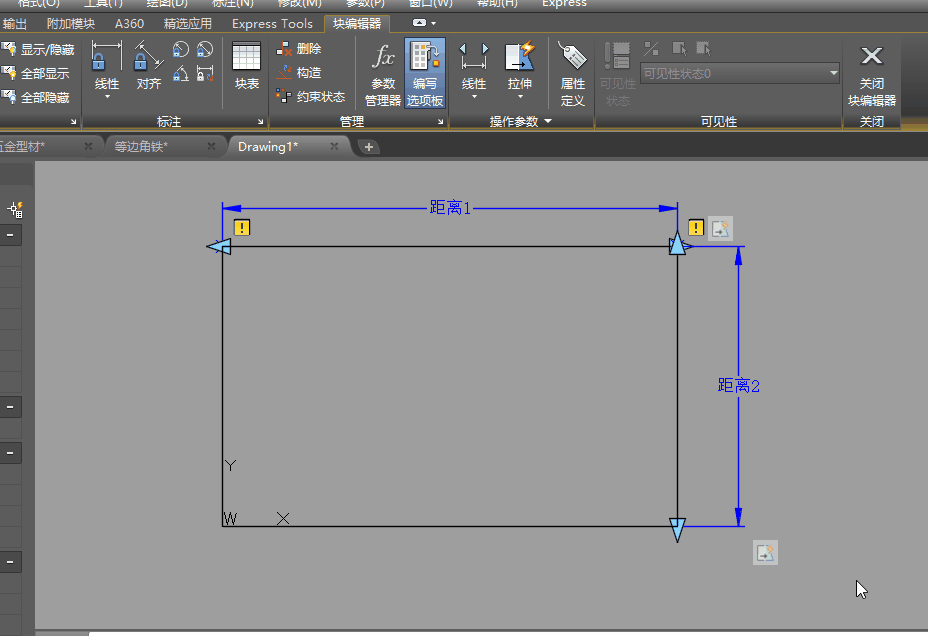

我們首先繪制一個矩形，并創建橫縱兩個線性參數，并添加兩個關聯的拉伸動作，如下圖所示。

要想讓參數按固定值或按一定增量變化很簡單，只是需要需要進行的設置，下面我們就來看看如何設置。

--下面是廣告，非本文圖片--

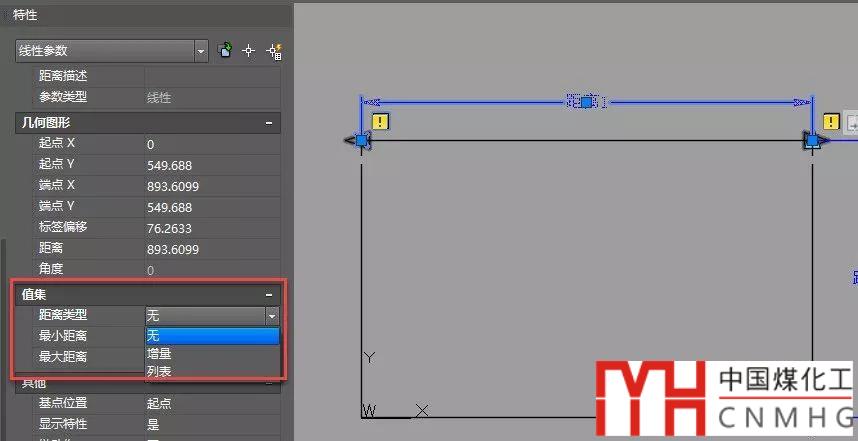

雙擊圖塊重新進入塊編輯器，選中橫向的參數，然后打開特性面板（CTRL+1）,找到“值集”，單擊“距離類型”后面的列表，選擇“列表”，如下圖所示。

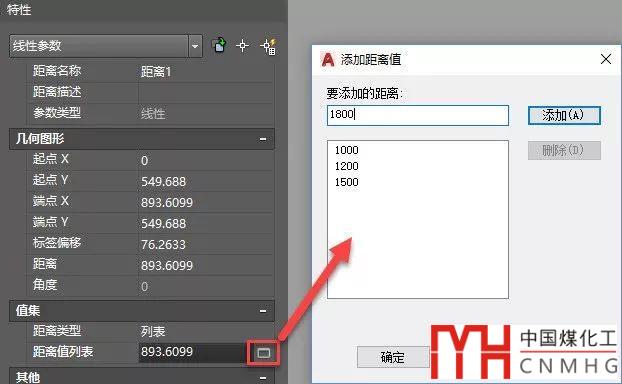

距離類型設置成列表后，下面的選項會發生變化，會出現“距離值列表”項，單擊后面的值，后面會出現一個按鈕，單擊此按鈕，會彈出“添加距離值”對話框，在此對話框中可以將不需要的值選中刪除，可以添加新的數值，如下圖所示。

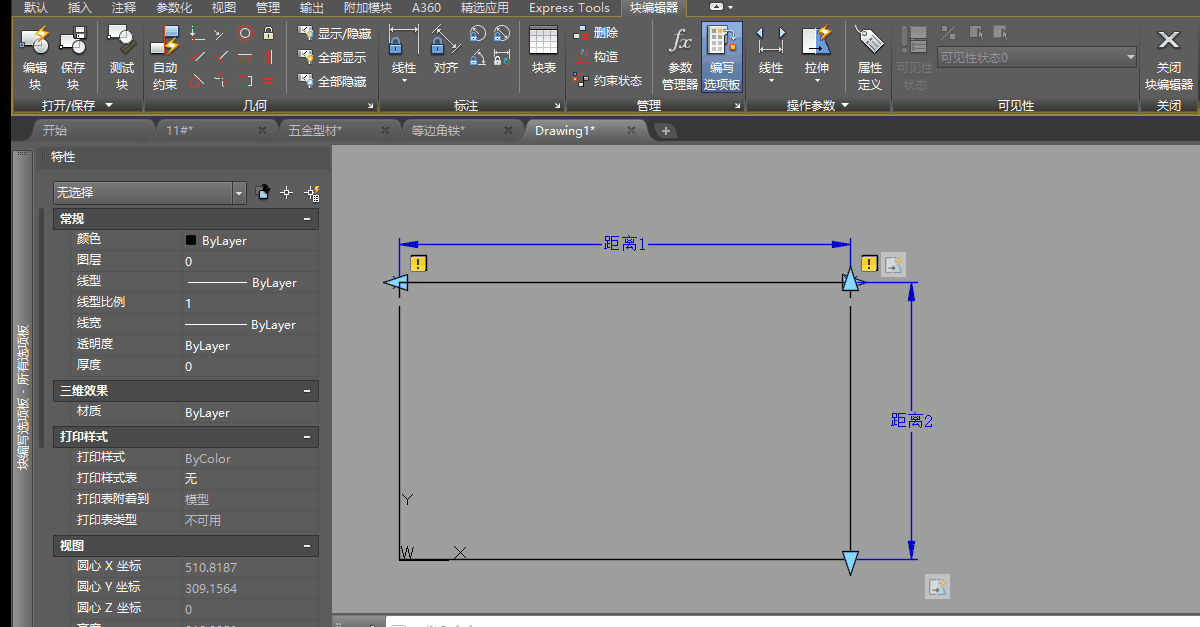

由于初始值無法刪除，所以在創建動態塊前圖形也要按精確尺寸繪制。下面我們看看操作和效果的動圖。

距離類型的另一種方式就是增量，這個設置就比較簡單了，可以直接設置拉伸一次的增量，還可以設置最小距離和最大距離，比如我們可以將豎向的參數設置成增量形式，如下圖所示。

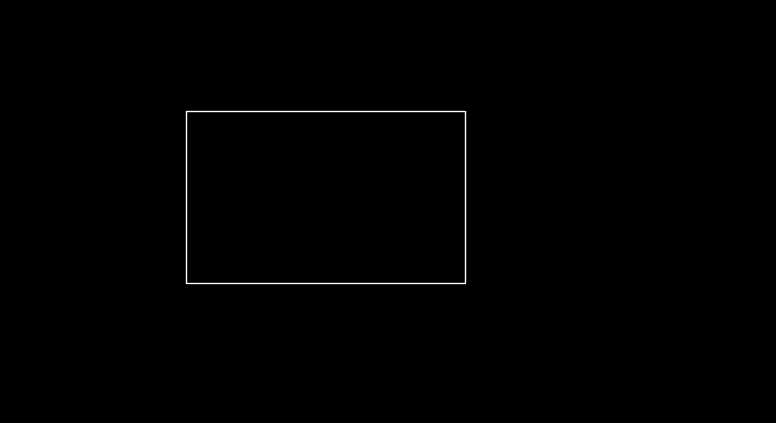

參數類型設置成“無”時也可以設置最小距離和最大距離。下面我們就看看豎向參數設置成增量模式后的效果。

通過給參數設置列表和增量可以實現圖塊簡單的參數化，其實利用幾何和標注約束，不用添加動作，利用塊特性表就可以實現圖塊的參數化，這個后面再給大家介紹。

線性參數除了距離類型外，基點位置不同也會改變動作的效果，還可以通過添加鏈動作實現參數的聯動，鏈動作之前介紹過，基點位置后面可以結合其他實例再給大家介紹。

CAD動態塊的鏈動作怎么用？

動態塊的功能和參數很多，要講清楚估計要寫厚厚的一本書，只能慢慢給大家介紹一些關鍵參數，更重要地要大家自己多研究，看看別人做好的動態塊中參數和動作怎么設置的。

以上技巧適用于AUTOCAD和類似的CAD軟件。
