很多人在復制粘貼處問題后，看到命令行有類似“_pasteclip忽略塊 _ArchTick的重復定義”的提示，以為是這個圖塊的問題，已經有好幾個人把命令行類似提示截圖發給我，問我是什么原因？因此有必要講一下為什么會出這個提示，出現這個提示跟復制粘貼不成功或卡死是否有關系。

首先要說明：

這個提示是很常見的，復制不成功而或復制粘貼是CAD卡死跟這個提示沒有任何關系！

所以在復制粘貼出問題時不要過多糾結于這個提示，也不要去依次查看提示中提到的那些圖塊。

那為什么CAD會出現這個提示呢？_ArchTick這個圖塊又是從哪兒來的呢？下面我們就把這個問題弄清楚。

出現提示的原因是：

復制的圖形中有與粘貼圖紙同名的圖塊就會出現這個提示。

而在提示信息中經常會出現ArchTick圖塊是由CAD自動生成的，我們來看看這個圖塊是從哪兒來的，然后我們就可以知道它應該和復制粘貼的問題沒有關系。

輸入D，打開標注樣式管理器，隨意選擇一個標注樣式，單擊修改按鈕，打開修改標注樣式對話框，切換到“符號和箭頭”選項卡，將箭頭形式設置為建筑標記，如下圖所示。

單擊“確定”按鈕保存標注樣式。

---下面是廣告，不是本文圖片！---

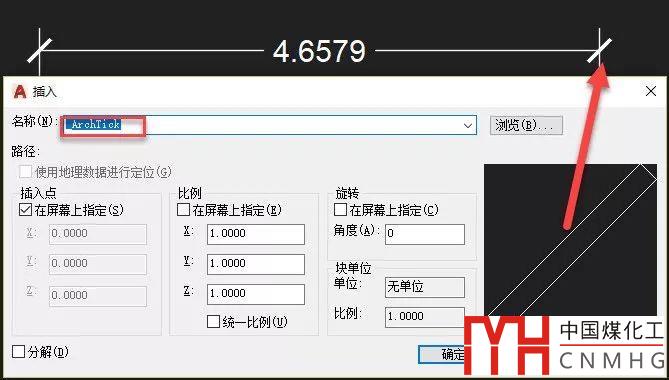

將剛修改的標注樣式設置為當前標注樣式，單擊線性標注按鈕，在圖中隨意創建一個標注，然后輸入I，回車，打開插入圖塊對話框，就會發現圖中已經有了名為 _ArchTick的圖塊，而這個圖塊就是標注的斜線，如下圖所示。

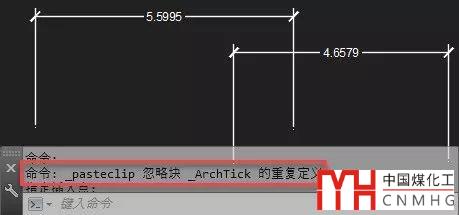

只要兩張圖紙中都有這樣的標注，必然就都有這個圖塊，如果從一張圖中將標注復制到另一張圖紙中，命令行就會出現提示“_pasteclip 忽略塊 _ArchTick 的重復定義”，如下圖所示。

也就是只要復制類似的標注到另一張圖，就可能出現這樣的提示信息。

_ArchTick圖塊是CAD為標注箭頭內置的圖塊，建議大家不要修改此圖塊。只要此圖塊的定義沒有修改過，所有圖紙中的定義都是相同的，即使出現上面的提示信息也不用管，因?yàn)椴粫?huì)導致圖紙發生變化。

標注設置成其他箭頭也有可能是圖塊形式的，還可以用自己定義的圖塊設置為箭頭，其實大家使用的天正建筑軟件里的建筑斜線也是用圖塊定制的，之前確實見過因修改標注箭頭圖塊引起問題的。

如何定制標注的箭頭？(修訂版)

為什么在CAD中凍結圖層后,其他圖層上標注箭頭消失了？

只要復制的圖塊跟粘貼圖紙中的圖塊同名，無論定義是否相同，都會出現這樣的提示信息。

如果復制粘貼不成功或卡死，最好從其他方面去找找原因，比如是否有孤立圖形數據、錯誤數據、擴展數據、代理對象等。

CAD無法復制粘貼的原因和解決辦法？

但假如圖紙復制粘貼成功后發現后圖形發生了變化，就需要關注一下這些圖塊重復定義的提示信息，檢查一下是否跟這些圖塊有關系。

CAD圖形粘貼到另一張圖后發生變化的原因和解決辦法

CAD使用過程中遇到問題時，命令行提示或提示對話框會告訴我們一些有價值的信息，但也要弄清楚哪些信息與問題無關，這樣可以更快找到問題的原因和解決辦法

以上技巧適用于AUTOCAD和浩辰CAD等類似CAD軟件
