有設計就要有交流，而且現在不同部門、不同地區協同設計也越來越多，因此保證文檔交流的順暢越來越重要。最最普通的方式就是圖紙的相互傳遞，而圖紙在傳遞的過程中會存在不少問題，例如雙方使用的字體文件不同，導致文字無法正常顯示；傳遞圖紙時忘記附上圖中插入的圖像或外部參照文件，導致對方打開圖面內容缺失。而CAD的電子傳遞功能可以很好解決這個問題。

AutoCAD和浩辰CAD等常用CAD都有電子傳遞功能，其功能基本類似，下面是從浩辰CAD宣傳文檔中摘取的一段，同樣適用于AutoCAD.

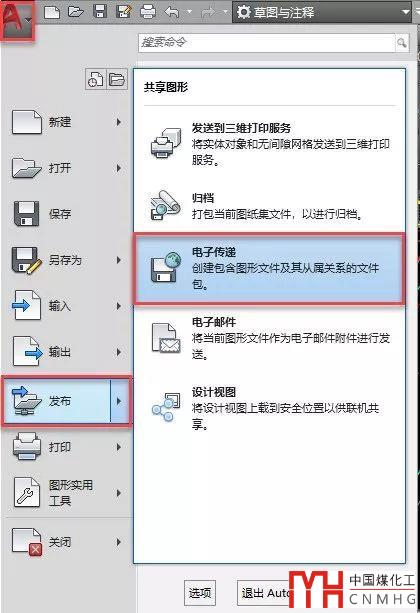

無論使用Ribbon界面還是經典界面，單擊CAD左上角的大圖標，在下拉菜單中能找到“傳送>電子傳遞”功能選項。如下圖所示。

如果安裝的是較低的CAD版本，還沒有Ribbon界面的版本，可以直接在下拉菜單中選擇：文件>電子傳遞。也可以輸入命令：ETRANSMIT。（transmit傳遞加一個E字母表示電子）。

---提示：下面是廣告，不是本文圖片！---

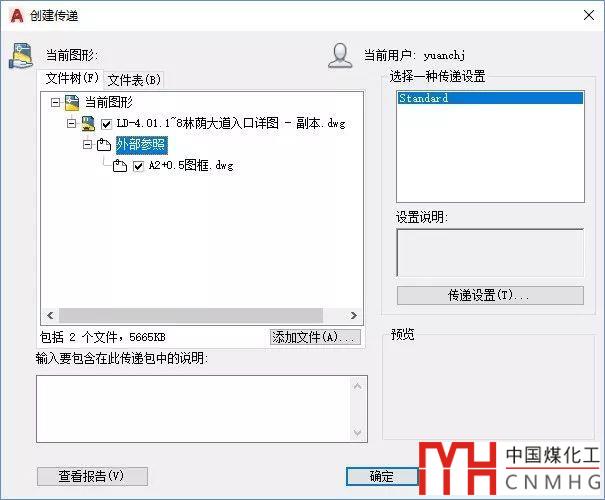

在電子傳遞前需要先保存圖紙，因此會提示需要保存當前圖紙，保存以后就會彈出“電子傳遞”的對話框。

可以看到電子傳遞功能默認內容不僅包含圖紙文件，還包括外部參照的文件，除此以外，還可以包含字體、字體映像文件、圖紙中插入的外部參照圖紙等文件。

右側方框中的STANDARD是電子傳遞的設置，可以修改這個設置或添加新的設置。在左下的輸入框內可以填入簡單的說明文字，這些說明文字將被寫入到一個文本文檔內，和圖紙相關文件一起打包。

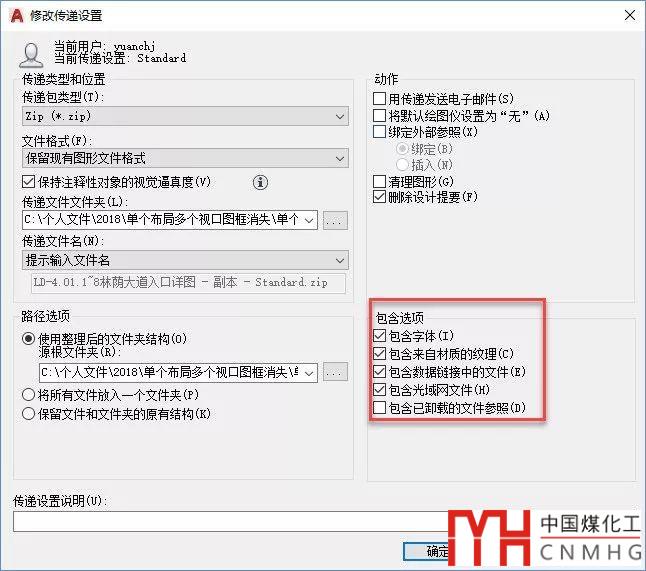

單擊“傳遞設置”按鈕，彈出“傳遞設置”對話框。單擊“修改”，可進入“修改傳遞設置”對話框。

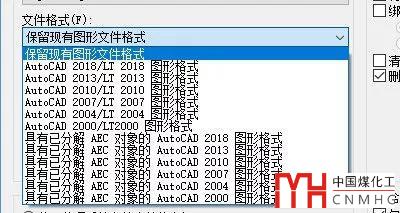

在這個對話框中可以設置傳遞包的類型（文件集、自解壓文件或zip包），圖紙文件格式可以設置保留現有圖形的文件格式，也可以設置轉換成低版本格式，如2004、2007、2010、2013等格式，還包括分解AEC對象的低版本格式，如下圖所示。

在對話框中還可以設置及傳遞文件建立的路徑和相關選項等。

如果在圖中使用了特殊的字體，還可以勾選上“包含文字”，防止對方打開文件時因為沒有字體顯示問號或因為替換字體導致文字格式發生變化。如果需要保密，壓縮包還可以輸入密碼。如果我們有多種不同設置的話，可以對傳遞設置加上說明。

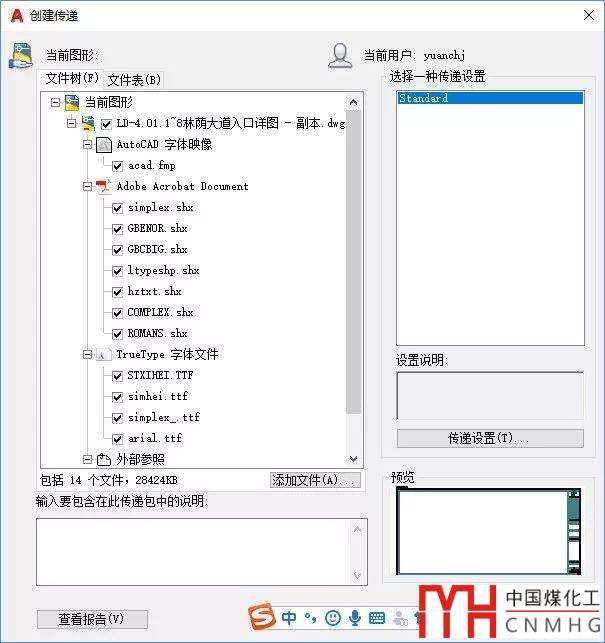

一切設置好后，返回電子傳遞對話框，一方面可以通過文件樹和文件表來查看要打包的文件，如下圖所示。

還可以看看單擊“查看報告”按鈕將打包的說明文件的內容，如下圖所示。

此文件中不僅詳細說明了壓縮包內各文件的用途，而且在最下面的分發說明中對各類文件進行詳細的解釋，如下圖所示：

從上面的說明可以看出，用電子傳遞不僅可以保證與當前圖紙相關的文件都可以進行打包，而且不必再專門對每個文件書寫說明，軟件自動就可以生成了。

如果你經常需要跟其他設計人員傳遞和交流文件，不妨用一用電子傳遞功能。

此技巧適用AutoCAD、浩辰CAD等類似的CAD軟件。
